 الميكانيكية والبيئة

الميكانيكية والبيئة

・الأبعاد: 60 × 47 × 43 مم (2.36 × 1.85 × 1.69 بوصة)
・الوزن: ~ 80 جم (جهاز كامل مع البطاريات) ، < 350grs مع حقيبة النقل.
・المتانة الميكانيكية: تلبي متطلبات الصدمة والاهتزاز لنقل ss-en iso 21647: 2004 البند 21.102
・درجة الحرارة والرطوبة: التشغيل: -5 إلى 50 درجة مئوية ، 10 إلى 90 ٪ RH ، التخزين غير المكثف: -30 إلى 70 درجة مئوية ، < 90 ٪ RH ، غير المكثف
・الضغط الجوي: 70-120 كيلو باسكال

قياس etco2

・نوع محول الطاقة: رصد co ₂ السائد
・طريقة القياس: الطول الموجي المزدوج ، التحليل الطيفي للأشعة تحت الحمراء غير المشتتة
・وقت التهيئة: Capnogram ، يتم عرضه في غضون ثوانٍ قليلة عند درجة حرارة محيطة من 25 درجة مئوية ، والمواصفات الكاملة في غضون 1-2 دقيقة خاصة إذا كانت درجة الحرارة أقل من 15 درجة مئوية
・نطاق قياس ثاني أكسيد الكربون: 0 إلى 99 مم زجاج، 0 إلى 9.9٪، 0 إلى 9.9kpa
・دقة ثاني أكسيد الكربون: ± (0.2٪ + 2٪ من القراءة)
・إجمالي وقت استجابة النظام: < 1s
・المعايرة: لا مطلوبة معايرة المستخدم الروتينية. مطلوب محول مجرى الهواء صفر عند التغيير إلى محول مجرى الهواء الجديد
・وقت الانتعاش بعد اختبار مزيل الرجفان: لا يتأثر

قياس معدل التنفس

・نطاق معدل التنفس: 0 ~ 150 تنفس في الدقيقة (BPM)
・دقة معدل التنفس: ± 1BPM
・الكشف عن التنفس: عتبة تكيفية ، الحد الأدنى 1٪ تغيير CO ₂
・محولات مجرى الهواء: < 5 سم مساحة ميتة (البالغين/الأطفال) ، < 1 سم مساحة ميتة (الرضيع)

واجهة الآلة البشرية

・العرض: نشط oled لون عرض الرسومات ، 65 000 لون ، 128 × 128 بكسل متعدد اللغات (الإنجليزية ، الفرنسية ، الإيطالية ، الهنغارية ، البولندية وأكثر دعما)
・أزرار اللوحة الأمامية: 4 أزرار: تشغيل/إيقاف تشغيل الطاقة ، اختيار أعلى/أسفل
・إنذارات: لا محول، محول انسداد، لا التنفس الكشف، عالية awrr، منخفضة etco2، عالية etco2، درجة الحرارة خارج النطاق، الضغط الجوي هو أكثر من نطاق التشغيل، انخفاض البطارية

مواصفات الطاقة

・العرض الخارجي: لا شيء
・استهلاك الطاقة: TBD
・البطاريات: بطاريتان خلية aaa (2x1.5VDC): iec القلوية: lr03 أو بطاريات الليثيوم l92 النهائية. استخدام بطاريات الليثيوم الأخرى قد يشكل خطر الحريق أو الانفجار
・عمر البطارية: duracell بالإضافة إلى القلوية: ~ 4 ساعات طاقة الليثيوم النهائي l92: ~ 7 ساعات

الامتثال التنظيمي

・تصديق: CE
・الامتثال للمعايير: MDD 93/42/eec في 60601:1990، التعديل 1 (1991)، التعديل 2 (1995) في 60601-1-2:2001 في 60601-1-8:2004 في iso 21647:2004 في iso 5356-1:2004 في 1789:2007

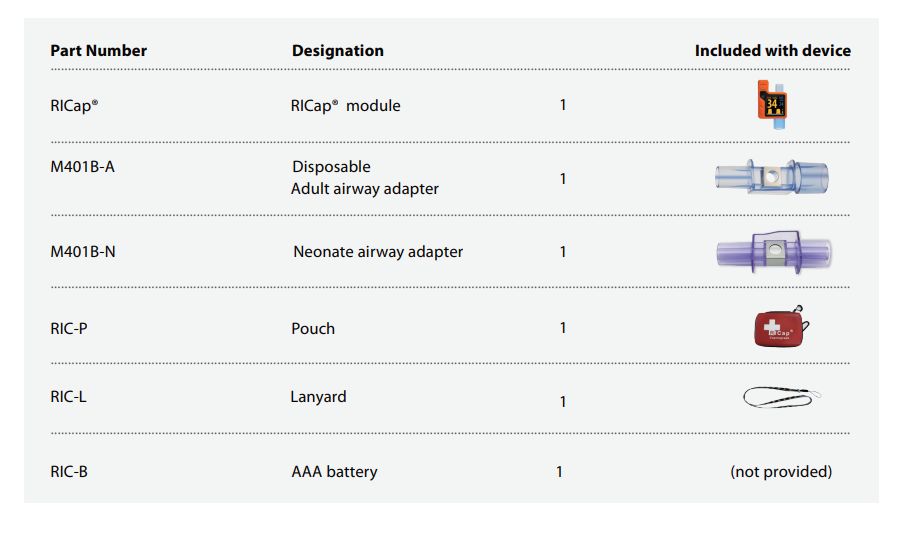

・محتوى مربع: RICap capnograph ، محولات مجرى الهواء للبالغين وحديثي الولادة ، الحبل والحقيبة
