تخطيط معاوقة القلب (ICG) هو تقنية مراقبة إخراج القلب غير الغازية التي تستخدم إشارات المعاوقة الصدرية لحساب المعلمات الديناميكية الدموية الحرجة. من خلال قياس التغيرات في الموصلية الكهربائية للصدر، يوفر icg تقييمًا في الوقت الحقيقي لإنتاج القلب وتدفق الدم، مما يدعم اتخاذ القرارات السريرية في إعدادات الرعاية المختلفة.

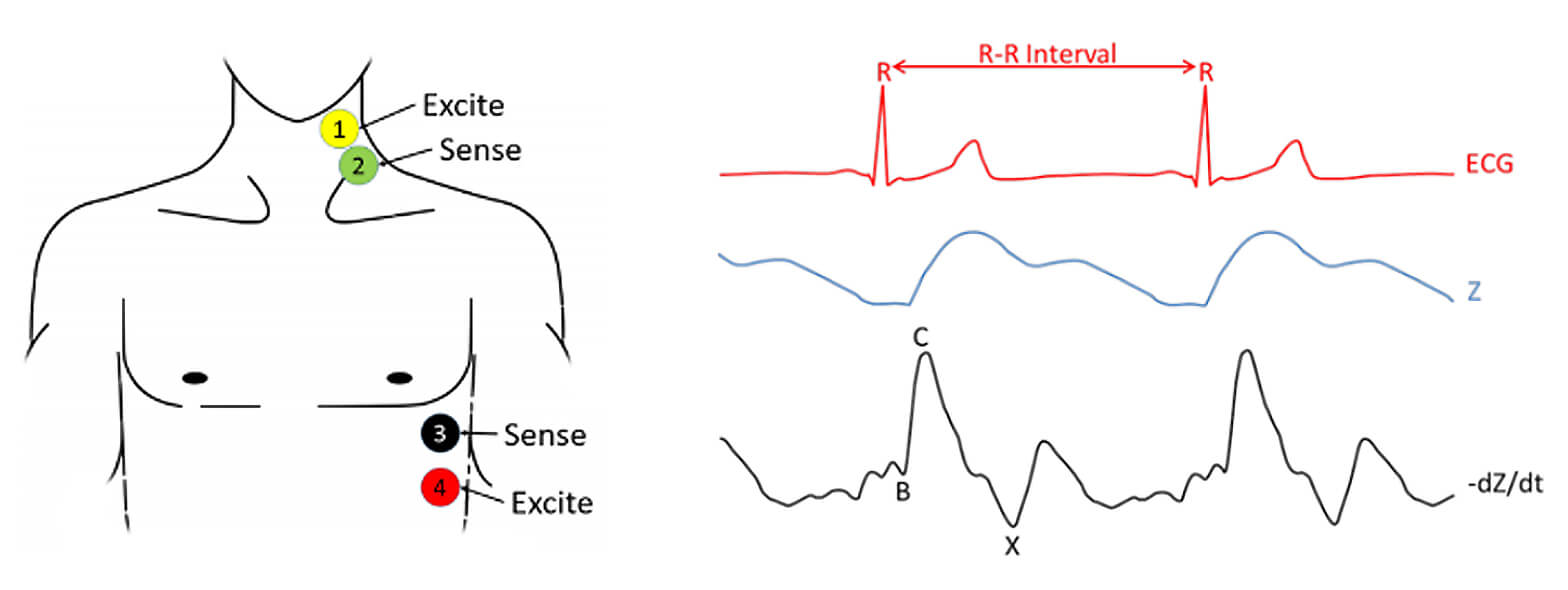

يعمل تخطيط المعاوقة القلبية (ICG) باستخدام أربعة أقطاب: زوج واحد يحقن تيارًا ثابتًا ، بينما يقيس الآخر التغيرات الناتجة عن الجهد. تعكس هذه التغيرات في الجهد التغيرات في مقاومة الصدر الناجمة عن تدفق الدم النبضي.
يتم تمييز إشارة المعاوقة الخام (Z) لإنتاج الشكل الموجي -dZ/dt، مما يسلط الضوء على نقاط الانعطاف الرئيسية. تشمل ميزات الإشارة البارزة ما يلي:
• النقطة ب:الانكماش الأذيني (انحراف ما قبل الانقباض إلى الأسفل)
• النقطة ج:ذروة التدفق الانقباضي (انحراف كبير صعودي)
يتم تحديد هذه النقاط فيما يتعلق بموجة r على ecg لمحاذاة دورة القلب بدقة. يتم اشتقاق حجم السكتة الدماغية بناءً على توقيت وسعة هذه المعالم.
يتم استخدام خوارزميات معالجة الإشارات المتقدمة ورفض القطع الأثرية للحفاظ على دقة القياس وسط الحركة والضوضاء.
