・قياس الأشكال الموجية 2/4 eeg في الوقت الفعلي.

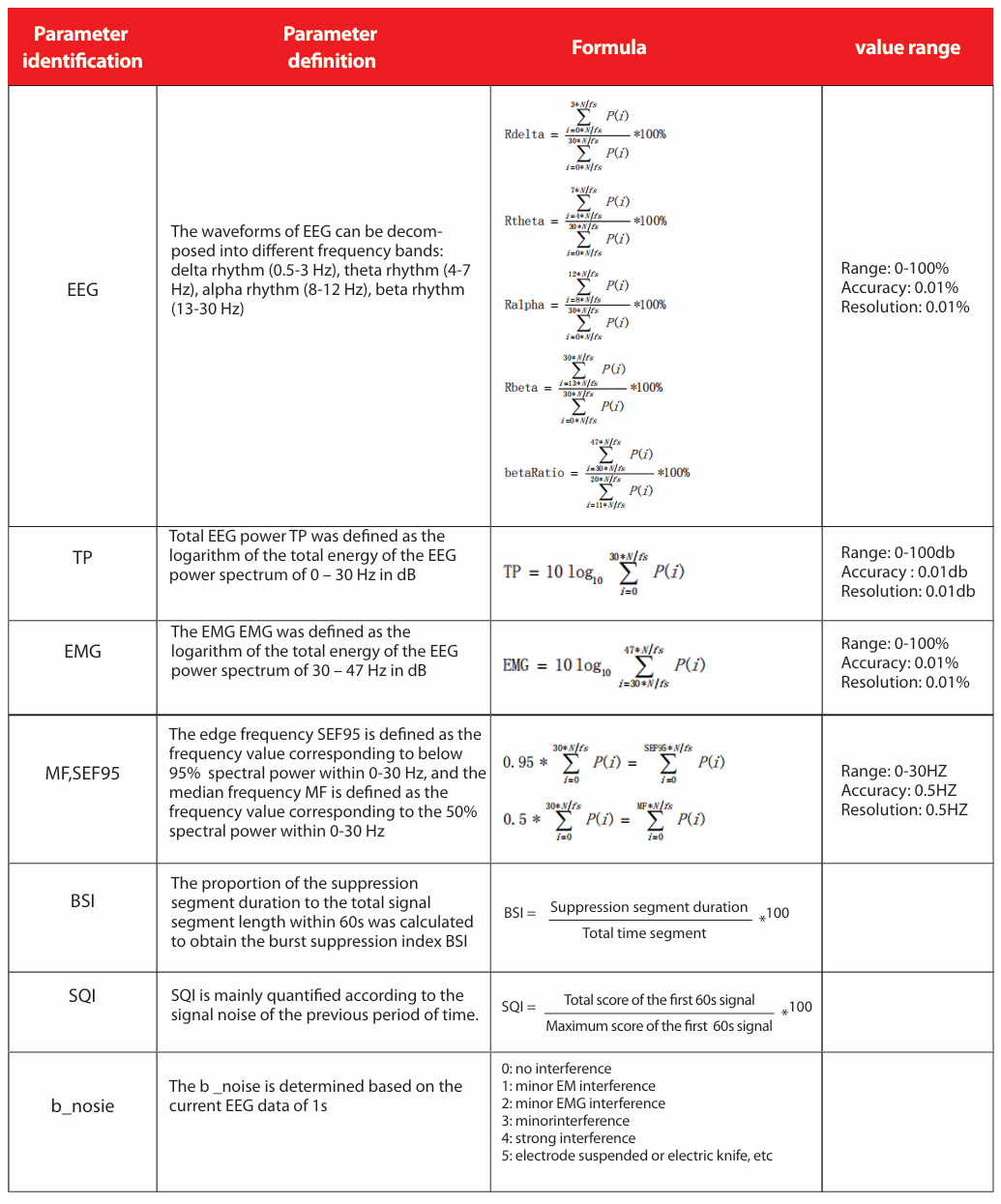

・نقل في الوقت الحقيقي لمعلمات طيف الطاقة المحسوبة بناءً على إشارات eEG.
・حساب مؤشر جودة الإشارة وتقييم جودة الإشارة وفقًا لإشارات eeg في الوقت الفعلي.
・وظيفة إعداد متوسط الوقت لمعلمات الحساب للحصول على أوقات استجابة مختلفة لمعلمات الحساب.
・12v إمدادات الطاقة dc، النظام مع إمدادات الطاقة dc/dc، تلبي متطلبات عزل السلامة.
مدخل نطاق إشارة: +/- 1000uV DC التيار الإزاحة الجهد > +/- 400 ميجا فولت
نسبة تثبيط الوضع المشترك > 105 ديسيبل الإيجار الحالي < 10 uA
ضوضاء الإدخال < 1 rms الأشعة فوق البنفسجية (1-30 هرتز) حماية المدخلات: 2kV
مدخلات المعاوقة > 20M (10Hz)
امدادات الطاقة العاصمة. 12v ± 5٪
استهلاك الطاقة ≤3W
الاتصالات ttl, USART
درجة الحرارة التشغيل 0 درجة مئوية ~ 70 درجة مئوية التخزين -40 درجة مئوية ~ 70 درجة مئوية
الرطوبة 5٪ ~ 95٪ (لا تكثيف) التخزين: 5٪ ~ 95٪ (لا تكثيف)

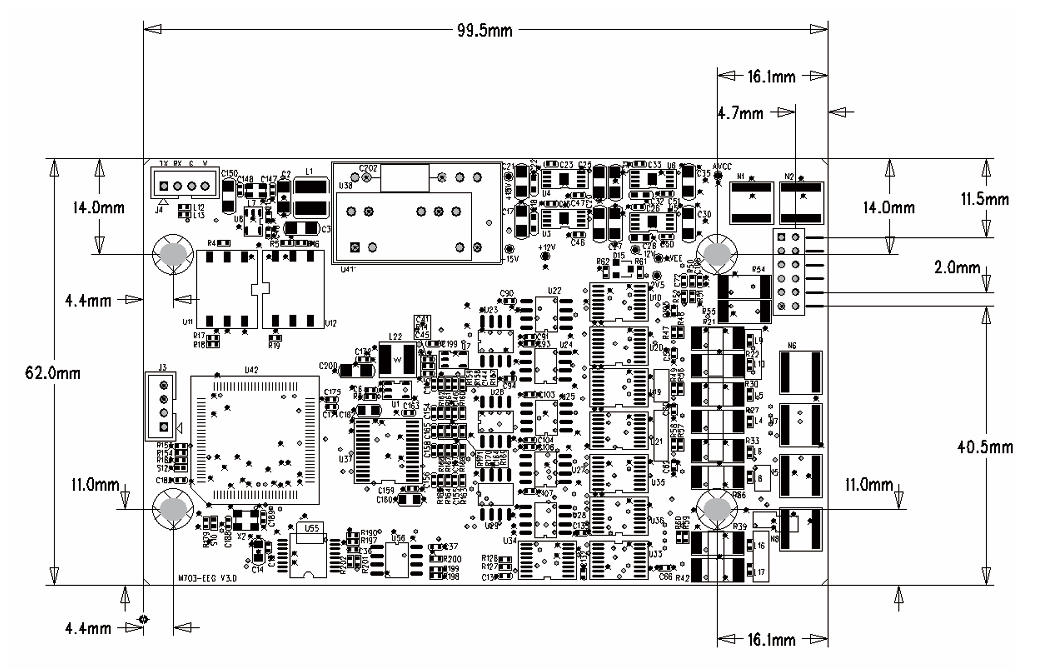

يتم إعطاء أبعاد اللوحة بالملليمترات.
| دبوس
عدد | رمز الوظيفة | إعلان الوظيفة | |
| 1 | EEG1 + | القناة 1 مع نهاية الإدخال الأمامي eeg | |
| 2 | EEG1- | القناة 1 مع نهاية الإدخال السلبي eEG | |
| 3 | EEG2 + | القناة 2 مع نهاية الإدخال الأمامي eeg | |
| 4 | EEG2- | القناة 2 مع نهاية الإدخال السلبي eEG | |
| 5 | EEG3 + | القناة 3 مع نهاية الإدخال الأمامي eeg | |
| 6 | EEG3- | القناة 3 مع نهاية الإدخال السلبي eEG | |
| 7 | EEG4 + | القناة 4 مع نهاية الإدخال الأمامي eeg | |
| 8 | EEG4- | القناة 4 مع نهاية الإدخال السلبي eEG | |
| 9 | GND_SHIELD | واجهة القناع | |
| 10 | EEG_FEEDBACK | واجهة التغذية المرتدة | |
| 11 | GND | قطب التأريض | |
| 12 | غير مستخدمة | غير متصل (محجوز) |
ملاحظة: j2 يشير إلى المقبس المتصل بالمستشعر.
| دبوس
عدد | رمز الوظيفة | إعلان الوظيفة | ملاحظات |
| 1 | TXD | محطة اتصالات (صادرة) | |
| 2 | RXD | محطة اتصالات (استلمت) | |
| 3 | CHGND | هبوط | |
| 4 | DC12V | مدخلات امدادات الطاقة 12v | + 12 فولت |
مخطط تخطيطي لمأخذ j1
Meeg4c meeg4 متعدد المعلمات_05
