・قياس ibp مستقل من أربع قنوات ، بما في ذلك: ضغط الدم الانقباضي ، ضغط الدم الانبساطي ، متوسط ضغط الدم ، حساب معدل النبض
・دعم إعداد معلومات قناة ibp
・دعم إعداد متوسط وقت ibp
・دعم صفر المعايرة وعمليات المعايرة لكل قناة ibp
・دعم إعداد مرشح لكل قناة ibp

برس

النطاق: 25 ~ 300bpm
دقة: ± 3bpm
القرار: 1bpm

ايب بي

النطاق: -50 ~ 400mmHg
الدقة: ± 2mmhg أو ± 1٪ (أيهما أكبر)
القرار: 1mmHg

مستشعر قابل للتطبيق

حساسية: 5uV/mmHg
مقاومة:: 300-5000Ω

الامتثال

معيار: IEC 60601-2-34: 2014

مواصفات كهربائية

امدادات الطاقة العاصمة 12v ± 10٪
استهلاك الطاقة ≤5W
الاتصالات ttl, USART
درجة حرارة التشغيل 10 درجة مئوية ~ 40 درجة مئوية (50 درجة مئوية ~ 104 درجة مئوية) التخزين -20 درجة مئوية ~ 70 درجة مئوية (4 درجة مئوية ~ 158 درجة مئوية)

واجهات الطاقة والاتصالات

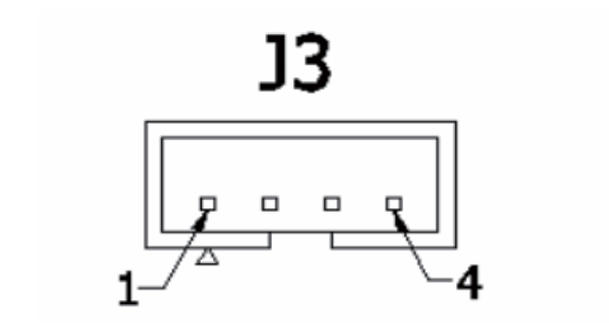

دبوس مأخذ واجهة الطاقة والاتصالات تعريف الرسم البياني:

ملاحظة 1: txd هي البيانات المرسلة من قبل m603 الغازية وحدة ضغط الدم إلى المضيف. إلى مستوى ttl.

واجهات الطاقة والاتصالات

يتم تعريف دبابيس مأخذ واجهة المستشعر على النحو التالي:

 ملاحظة: يحتوي المستشعر على أربع واجهات: J1، J2، J4، J5، وتعريفات الدبوس الخاصة بهم هي نفسها.

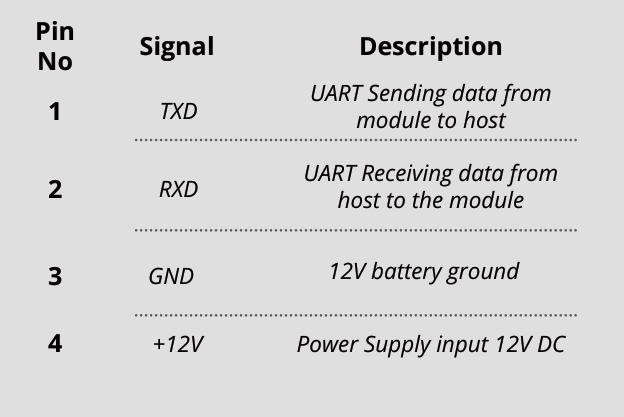

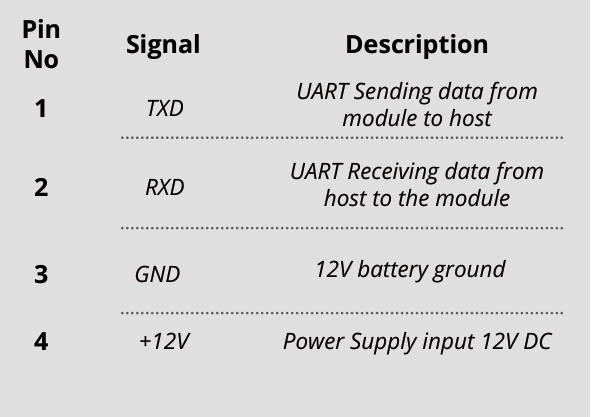

مقبس واجهة الطاقة والاتصالات يتم تعريف الدبابيس على النحو التالي:

واجهة المستشعر تتوافق مع الغازية قناة الضغط على النحو التالي:

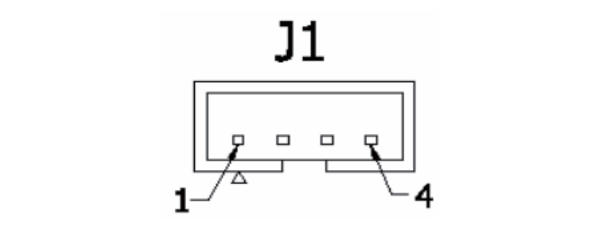

استشعار واجهة مأخذ دبوس تعريف الرسم البياني:

M4ibp ضغط الدم الغازي _ 04
