・قياس إخراج القلب أحادي القناة
・إجراء 12 حسابات المعلمة الديناميكية الدموية بعد إدخال المعلمات ذات الصلة
・دعم إعدادات المعلومات ذات الصلة ti
・دعم إعداد معامل الأنابيب العائمة
・دعم إعداد الفاصل الزمني قياس مشترك
・قناتين مستقلتين لقياس IBP ، بما في ذلك: ضغط الدم الانقباضي ، ضغط الدم الانبساطي ، متوسط ضغط الدم ، حساب معدل النبض
・دعم إعداد معلومات قناة ibp
・دعم إعداد متوسط وقت ibp
・دعم صفر المعايرة وعمليات المعايرة لكل قناة ibp
・دعم إعدادات المرشح لكل قناة ibp

برس

النطاق: 25 ~ 300bpm
الدقة: ± 3bpm أو ± 2٪ (أيهما أكبر)
القرار: 1bpm

ايب بي

النطاق: -50 ~ 350mmHg
الدقة: ± 2mmhg أو ± 1٪ (أيهما أكبر)
القرار: 1mmHg

(ب)

النطاق: 23.0 ~ 45.0 درجة مئوية
دقة: ± 0.5 درجة مئوية
القرار: 0.1 درجة مئوية

تي

النطاق: -1.0 ~ 27.0 درجة مئوية
دقة: ± 0.5 درجة مئوية
القرار: 0.1 درجة مئوية

شريكي

النطاق: 0.20 ~ 20.00 لتر/دقيقة
دقة: ± 0.2L/دقيقة أو ± 5٪ (أيهما أكبر) القرار: 0.01l/دقيقة

الامتثال

معيار: IEC 60601-2-34: 2014

مواصفات كهربائية

امدادات الطاقة العاصمة 12v ± 10٪
استهلاك الطاقة ≤5W
الاتصالات ttl, USART
درجة الحرارة التشغيل 10 درجة مئوية ~ 40 درجة مئوية (50 درجة مئوية ~ 113 درجة مئوية) التخزين -20 درجة مئوية ~ 55 درجة مئوية (4 درجة مئوية ~ 131 درجة مئوية)

متطلبات خصائص الاستشعار

مستشعر ibp                             جهاز استشعار مشترك/Tb
حساسية: 5uv/mmHg/v حساسية: 520 Ω/℃
مقاومة: 300-5000Ω المقاومة الاسمية: 14kΩ

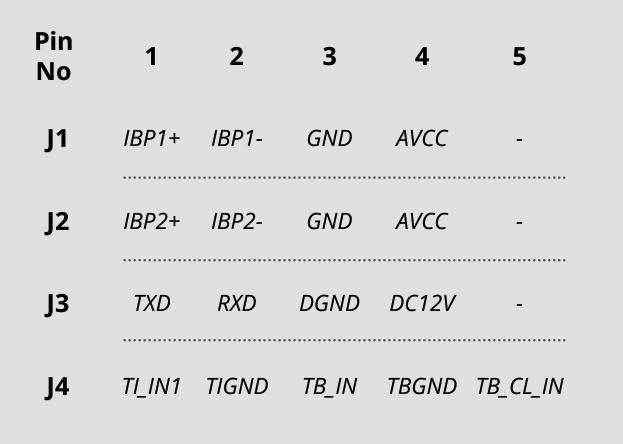

تعريف دبوس مأخذ واجهة الوحدة

تظهر تعريفات الدبوس في الجدول أدناه:

ملاحظة: 1. Txd هي البيانات التي ترسلها وحدة co/ibp إلى المضيف ، في وضع مستوى ttl.

2. تستخدم مآخذ j1 و J2 و j3 مواصفات التباعد 2.0 ، ويستخدم مآخذ j4 مواصفات التباعد 2.54.

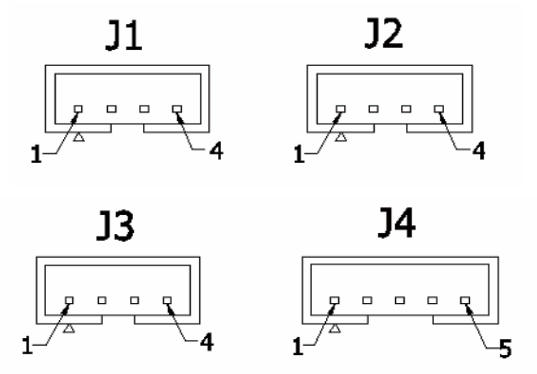

وصف الوحدة النمطية والموصل الخارجي

واجهة إدخال الإشارة من ibp1

J1 هو منفذ اتصال 4 دبابيس ، اثنان منها هما محطات خرج الضغط ibp1 + و ibp1-، انتبه إلى قطبية اتصال الإشارة. الاثنان الآخران هما مصادر طاقة DC.

واجهة إدخال الإشارة من ibp2

J2 هو منفذ اتصال 4 دبابيس ، اثنان منها هما محطات خرج الضغط ibp2 + و ibp2-، انتبه إلى قطبية اتصال الإشارة. الاثنان الآخران هما مصادر طاقة DC.

واجهة إدخال الإشارة الرقمية وإدخال الطاقة

J3 هو منفذ اتصال 4 دبابيس ، اثنان منها أجهزة الإرسال والاستقبال التسلسلية txd و rxd ، مستوى ttl ؛ الاثنان الآخران هما مدخلات الطاقة الحالية المباشرة.

واجهة إدخال الإشارة للشركة

J4 هو منفذ اتصال 5pins ، منها 1 و 2 هي منفذ إشارة درجة حرارة الحقن ، 3 و 4 هي الدم منفذ إشارة درجة الحرارة ، 5 هو نهاية الإدخال لإشارة معايرة درجة الحرارة ، و 2 و 4 هما الأرض اثنين المحطات (التي هي شائعة).

Mco2ibp ضغط الدم الغازي الناتج القلبي_05
