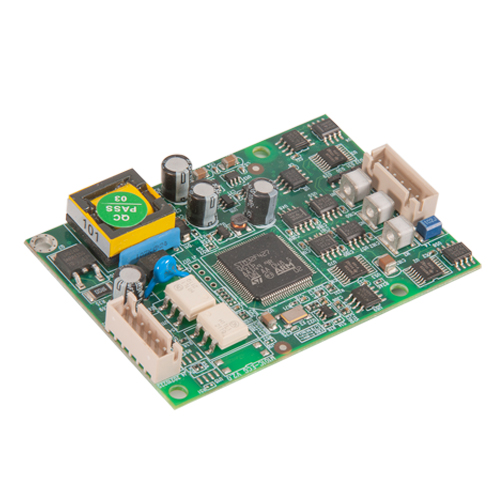

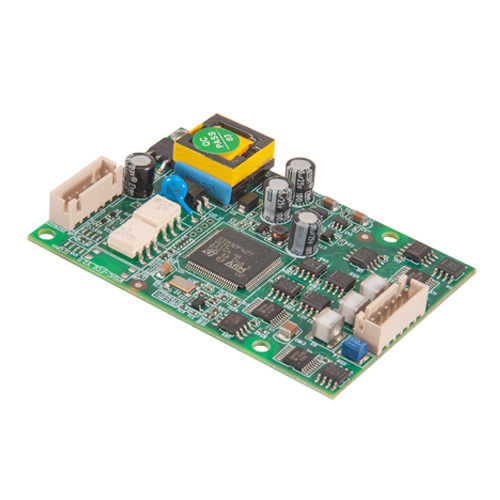

・مع وظيفة مراقبة ecg 3-الرصاص
・نموذج المريض: البالغين والأطفال وحديثي الولادة
・26 وظيفة تحليل عدم انتظام ضربات القلب ، تم التحقق منها بواسطة قاعدة بيانات mit و aha ، واجتازت الاختبارات الموحدة ec57
・يوفر أربعة أوضاع قياس: التشخيص والمراقبة والأصعب ووضع الجراحة
・وضع التشخيص: نطاق المرشح هو 0.05hz ~ 130hz
・ وضع المراقبة: نطاق المرشح هو 0.5hz ~ 40hz
・ أصعب وضع: نطاق التصفية هو 5hz ~ 20hz
・ وضع الجراحة: نطاق المرشح هو 1hz ~ 25hz
・معايرة ecg: إدخال الجهد القياسي 1mv لتسجيل سعة الشكل الموجي
・إعداد الكسب: ضبط سعة الشكل الموجي ecg
・وضع الشق: 50Hz ، 60Hz ، 50/60Hz وإغلاق أوامر وضع الشق يمكن اختيارها

ECG

نطاق 0.15mv-5.5mv
دقة غير محددة
القرار 2.36 الأشعة فوق البنفسجية/LSB
الرصاص نوع 3 الرصاص: i أو ii أو iii

ساعة

نطاق 15 ~ 300bpm
دقة ± 1bpm
القرار 1bpm

مواصفات كهربائية

امدادات الطاقة العاصمة 5v ± 5٪
استهلاك الطاقة ≤3W
الاتصالات ttl, USART
درجة الحرارة التشغيل 0 درجة مئوية ~ 70 درجة مئوية
                                    التخزين -40 درجة مئوية ~ 70 درجة مئوية

الامتثال

معيار ايك 60601-2-27: 2011
                         آمي ec57:2012/(R) 2020

قاعدة البيانات	حساسية qrs كشف الموجة/ Q Se	التنبؤية الإيجابية درجة مركب qrs الكشف/Q + P	حساسية الغرفة الكشف المبكر/ V Se	الكشف المبكر معدل الدقة /V + P	معدل إيجابي كاذب من الكشف المبكر /V FPR
ميت	99.60%	99.72%	92.0%	92.5%	0.52%
آها	99.66%	99.91%	90.0%	89.31%	0.638%

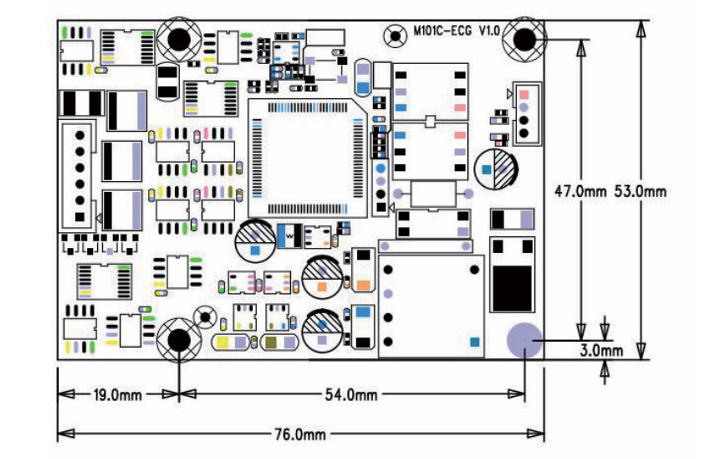

يتم إعطاء أبعاد اللوحة بالملليمترات.

واجهة الطاقة والاتصالات

ملاحظة 1: txd هي البيانات التي ترسلها وحدة ecg إلى المضيف، في وضع مستوى ttl.

واجهة إدخال الرصاص ecg

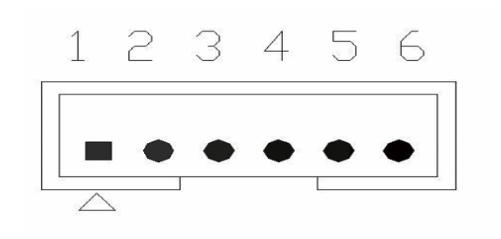

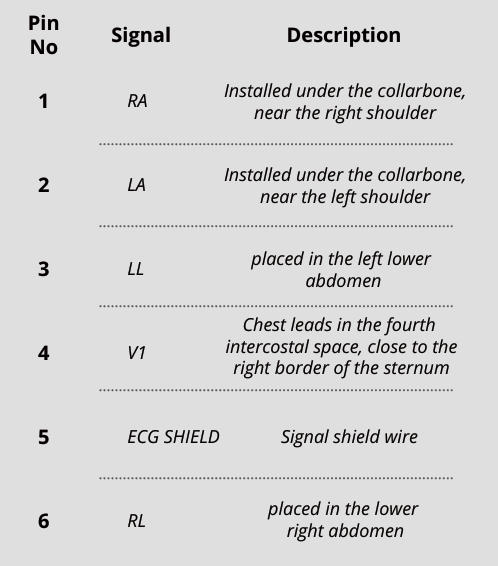

يتم تعريف واجهة الإدخال الرصاص j10 على النحو التالي ، وتباعد المقبس هو 2.54mm:

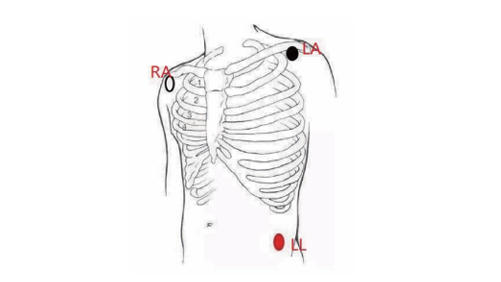

مخطط تخطيطي لموقع الرصاص يظهر الأقطاب أدناه:

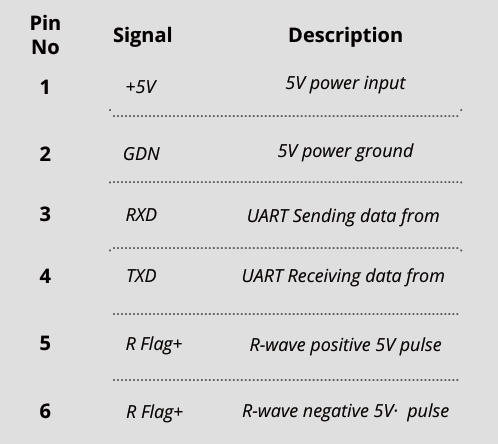

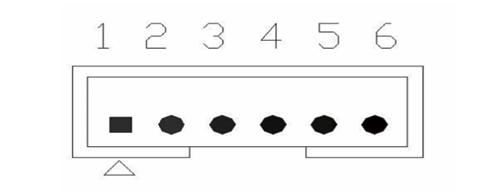

مقبس واجهة الطاقة والاتصالات j4 يتم تعريف الدبابيس على النحو التالي:

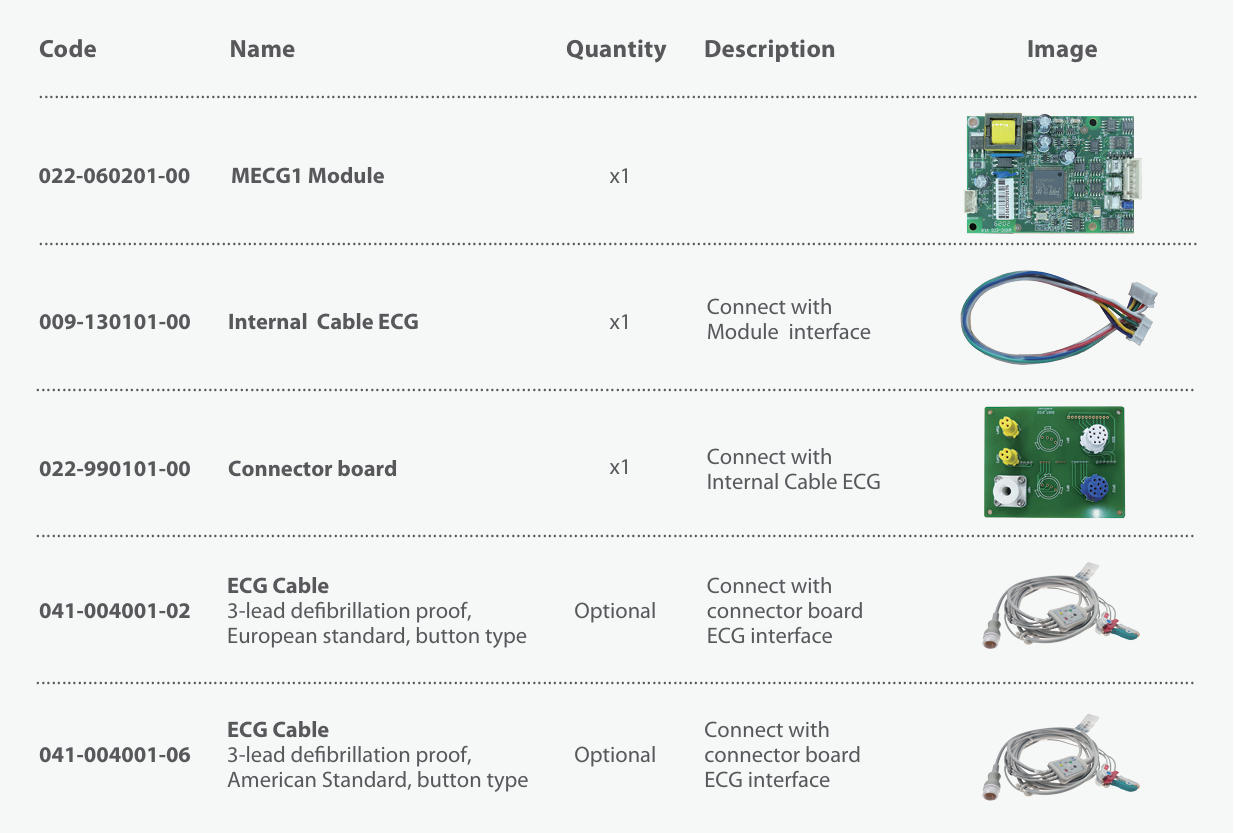

Mecg1 عملاء مفردين ecg_06.pdf
