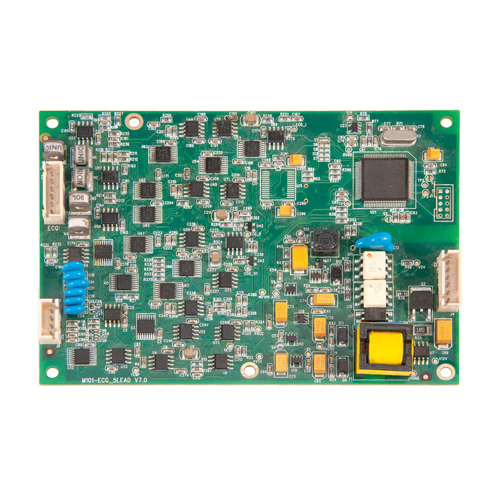

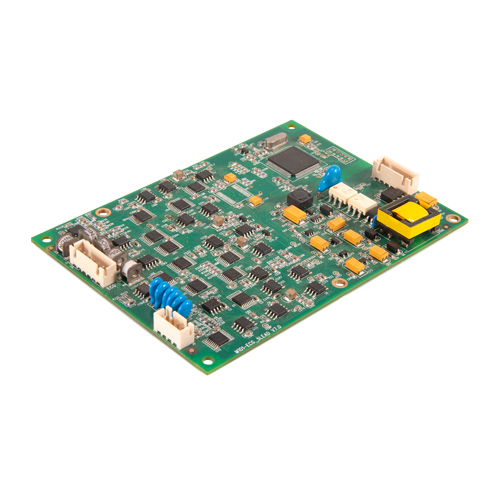

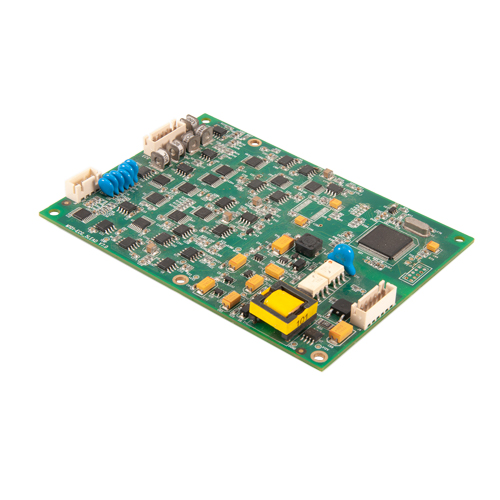

・مع 3/5 الرصاص ecg، 1 التنفس، 2 وظائف مراقبة درجة حرارة الجسم
・نموذج المريض: البالغين والأطفال وحديثي الولادة
・وظيفة تحليل ecg فريدة من نوعها ، تم التحقق منها بواسطة mit ، قاعدة بيانات aha ، واجتازت اختبار ec57 الموحد
・تشمل نتائج القياس معدل ضربات القلب ودرجة حرارة الجسم والتنفس وقيم إزاحة الجزء st للقنوات i و II و v1
・توفير أربعة أوضاع القياس: التشخيص، المراقبة، أصعب ووضع الجراحة
・وضع التشخيص: نطاق المرشح هو 0.05hz ~ 130hz
・وضع المراقبة: نطاق المرشح هو 0.5hz ~ 40hz
・أصعب وضع: نطاق التصفية هو 5hz ~ 20hz
・ وضع الجراحة: نطاق المرشح هو 1hz ~ 25hz

・معايرة ecg: إدخال الجهد القياسي 1mv لتسجيل سعة الشكل الموجي
・إعداد الكسب: ضبط سعة الشكل الموجي ecg والشكل الموجي التنفسي
・قناة حساب معدل ضربات القلب: يمكن اختيار معدل ضربات القلب i و ii و v1 كقناة حساب معدل ضربات القلب أو تعيينها كخيار مستقل
・إعداد الرصاص: الرصاص i ، الرصاص ii ، الرصاص avl ، الرصاص avr ، الرصاص avf يمكن اختياره كإشارة للقناة i والقناة ii
・وضع الشق: 50Hz ، 60Hz ، 50/60Hz وإغلاق أوامر وضع الشق يمكن اختيارها

ECG

نطاق 0.15mv-5.5mv
دقة غير محددة
القرار 2.36 الأشعة فوق البنفسجية/LSB
الرصاص نوع 3 الرصاص: i أو ii أو iii
                          5الرصاص: I، II، III، AVR، AVL، AVF، V1

درجة الحرارة

نطاق 0-50 درجة مئوية
دقة ± 0.1 درجة مئوية
قرار 0.1 درجة مئوية

ساعة

نطاق 15 ~ 300bpm
دقة ± 1bpm
القرار 1bpm

أورر

نطاق 0-120rpm
المقاومة الأساسية 500-2000Ω
قيمة varistor 0.2Ω ~ 3.0Ω

مواصفات كهربائية

امدادات الطاقة العاصمة. 12v ± 5٪
استهلاك الطاقة ≤3W
الاتصالات ttl, USART
درجة الحرارة التشغيل 0 درجة مئوية ~ 70 درجة مئوية
                                        التخزين -40 درجة مئوية ~ 70 درجة مئوية

الامتثال

معيار ايك 60601-2-27: 2011
                           آمي ec57:2012/(R) 2020

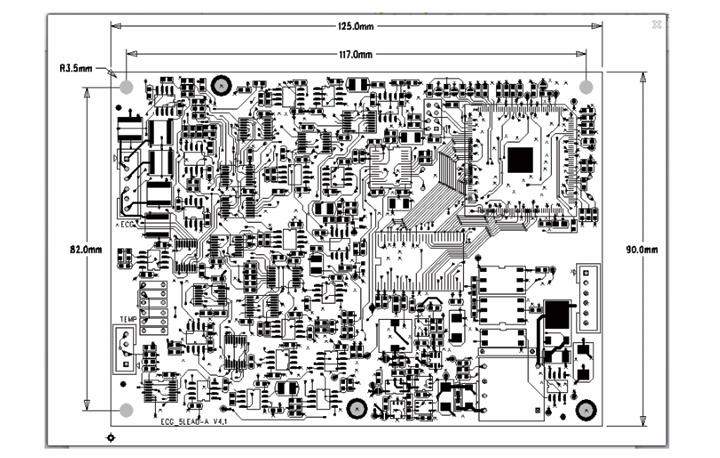

يتم إعطاء أبعاد اللوحة بالملليمترات.

واجهة الطاقة والاتصالات

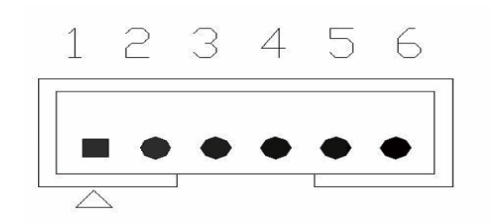

دبوس مأخذ واجهة الطاقة والاتصالات مخطط التعريف (ملاحظة: 4 و 6 دبابيس هي نفس الإدخال، 3 و 5 دبابيس هي نفس الإدخال)، بين المآخذ المسافة 2.54mm:

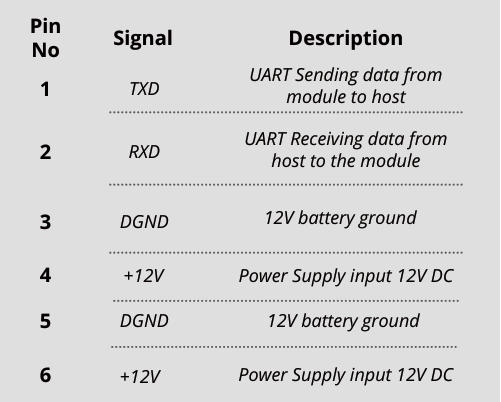

 مقبس واجهة الطاقة والاتصالات j4 يتم تعريف الدبابيس على النحو التالي:

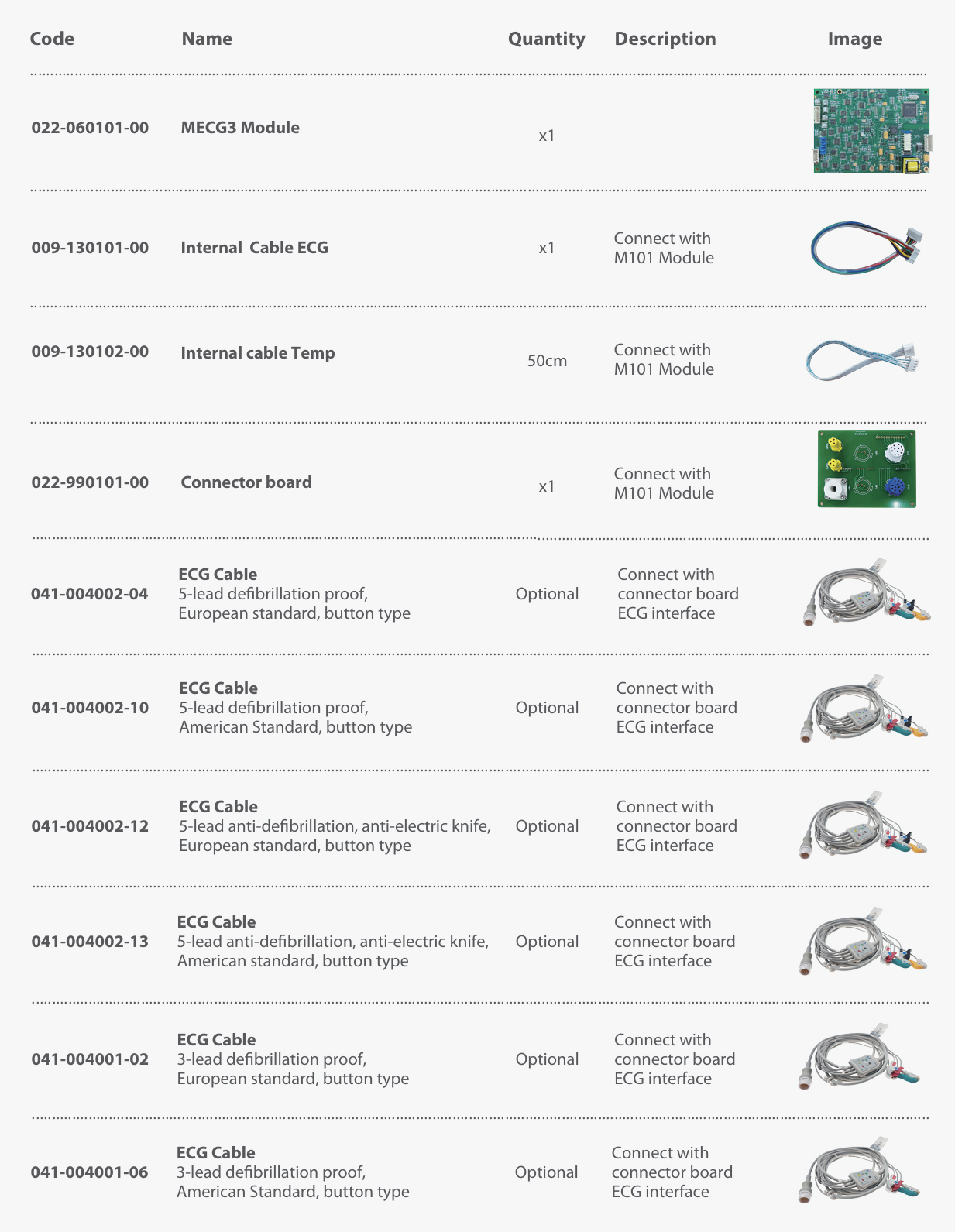

واجهة إدخال الرصاص ecg

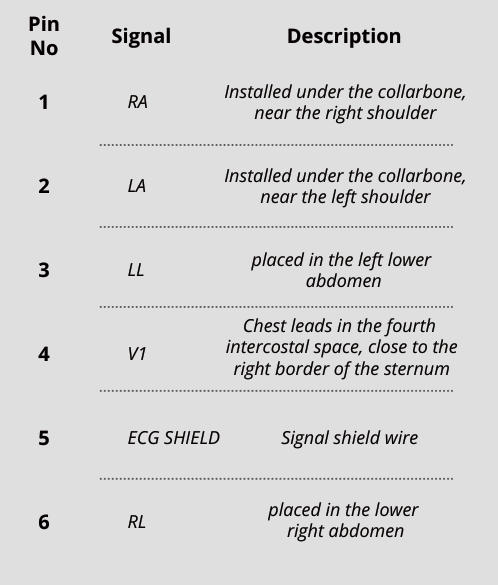

يتم تعريف واجهة الإدخال الرصاص j10 على النحو التالي ، وتباعد المقبس هو 2.54mm:

مخطط تخطيطي لموقع الرصاص يظهر الأقطاب أدناه:

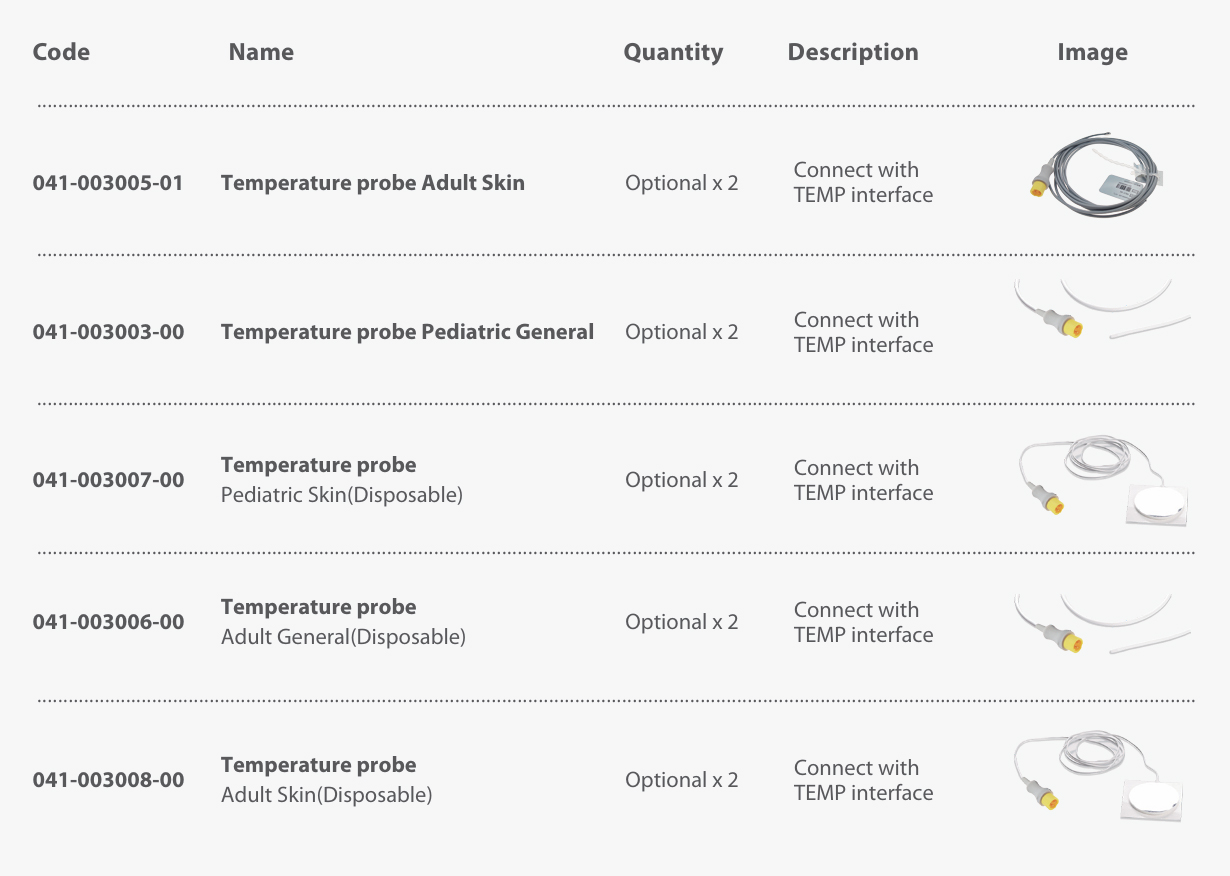

واجهة التحقيق درجة حرارة الجسم

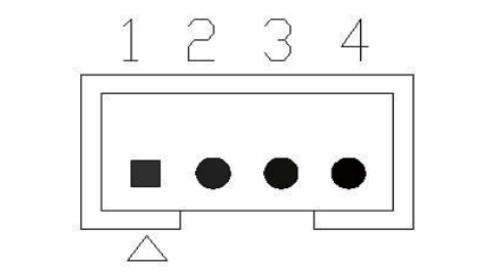

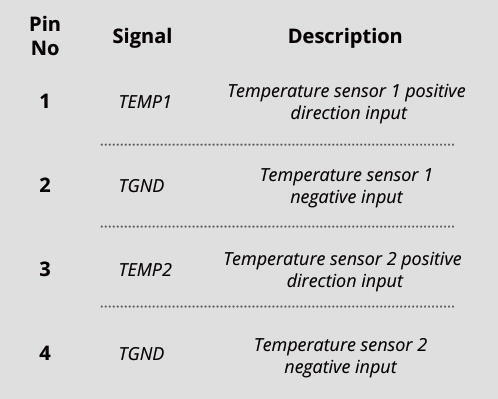

يتم تعريف واجهة مسبار درجة الحرارة j8 على أنها يتبع، وتباعد المقبس هو 2.54mm:

MECG3 3 5Leads ECG_05.pdf
