・مع عرض موجة ecg 12 رصاص
・مع وظيفة تحليل ecg فريدة من نوعها ، تم التحقق منها بواسطة قاعدة بيانات mit وقاعدة بيانات cse
・دعم 255 نوع من التشخيص المساعدة مثل عدم انتظام ضربات القلب ، كتلة التوصيل ، احتشاء عضلة القلب ، تضخم البطين ، إلخ.
・يمكن تبديل وضع المرشح بحرية
・ مرشح المرور المنخفض: 70Hz ، 100Hz ، 150Hz
・ مرشح تمرير عالي: 0.05 هرتز ، 0.1 هرتز ، 0.2 هرتز ، 0.5 هرتز
・مرشح emg: 25 هرتز ، 35 هرتز ، 45 هرتز
・مرشح ac: 50Hz ، 60Hz ، مغلق
・ وظيفة معايرة ecg: إدخال الجهد القياسي 1mv لتسجيل سعة الشكل الموجي، دقة ± 5٪
・إعداد الكسب: ضبط سعة الشكل الموجي ecg
・وضع الشق: يمكن اختيار أوامر وضع الشق 50Hz و 60hz وإغلاق.
・اكتشاف الارتباط: تحديد وحكم على حالة الرصاص
・مطالبة التحميل الزائد للقناة
・حساب معدل ضربات القلب: تبديل قناة الحساب تلقائيًا وفقًا للحالة
・وظيفة الكشف عن سرعة الحكم الذكي
・دعم قياس الفاصل الزمني المميز للشكل الموجي ecg: بما في ذلك الفاصل الزمني pr ، الفاصل الزمني qrs ، الفاصل الزمني qt ، QTC ، محور p ، المحور الكهربائي qrs ، قياس محور t ، وقياس السعة rv5 ، sv1
・دعم لتوفير نتائج التحليل التشخيصي القابلة للطباعة: بما في ذلك عدم انتظام ضربات القلب ، كتلة التوصيل ، احتشاء عضلة القلب ، تغيرات stt ، تضخم البطين ، تضخم الأذيني ، انحراف المحور الكهربائي
والنتائج التشخيصية الأخرى لأمراض القلب المختلفة
معيار ايك 60601-2-27: 2011 آمي ec57:2012/(R) 2020
يتم إعطاء أبعاد اللوحة بالملليمترات.

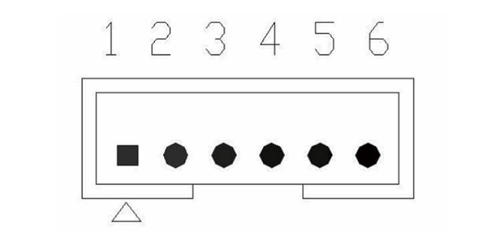

دبوس مأخذ واجهة الطاقة والاتصالات مخطط التعريف (ملاحظة: 1 و2 دبابيس هي نفس الإدخال ، 3 و 4 دبابيس هي نفس الإدخال):
ملاحظة 1: txd هي البيانات التي ترسلها وحدة m108 إلى المضيف. ملاحظة 2: j4 مقبس دبوس الملعب هو 2.0mm
مقبس واجهة الطاقة والاتصالات j4 يتم تعريف الدبابيس على النحو التالي:
