・ مع وظيفة مراقبة الأكسجين النبضي ومعدل النبض
・مع وظيفة مراقبة ضغط الدم الانقباضي وضغط الدم الانبساطي ومتوسط الضغط
・مع 12 الرصاص ecg، 3/5 الرصاص ecg، 1 التنفس، 2 وظائف مراقبة درجة حرارة الجسم
・توفير ثلاثة أوضاع للمريض: وضع البالغين والطفل وحديثي الولادة
・سمك الوحدة هو فقط 25 مم ، رائعة ومدمجة
・عندما يكون مؤشر التروية منخفضًا يصل إلى 0.075٪، ومراقبة الأكسجين في الدم دقيقة وموثوقة، وتلبية تطبيق الجراحة و icu
・كل من الأكسجين في الدم وضغط الدم يعتمد خوارزميات متقدمة، مع التداخل المضاد للحركة وأداء قياس إشارة ضعيفة
・قياس ضغط الدم لديه ثلاثة أوضاع: الوضع اليدوي والتلقائي والمستمر
・قياس ضغط الدم يحتوي على الأجهزة والبرامج وظائف حماية الجهد الزائد المزدوج حماية مهلة مزدوجة لقياس ضغط الدم (حماية مهلة الوحدة النمطية ، وتوفير منفذ الزناد التوقيت للكمبيوتر المضيف)
・تتضمن نتائج قياس جزء قياس ecg معدل ضربات القلب ودرجة حرارة الجسم والتنفس وقسم st قبالة القيم المحددة للقنوات i و II و v1
・قياس ecg لديه التشخيص والمراقبة وأصعب ووضع الجراحة
・تشمل نتائج التحليل التشخيصي ecg عدم انتظام ضربات القلب ، كتلة التوصيل ، احتشاء عضلة القلب ، تغيرات stt ، تضخم البطين ، تضخم الأذين ، انحراف المحور الكهربائي وأمراض القلب الأخرى

ECG

نطاق 0.15mv-5.5mv
دقة غير محددة
القرار 2.36 الأشعة فوق البنفسجية/LSB
نوع ead 3lead: i أو ii أو iii
                    5الرصاص: I، II، III، AVR، AVL، AVF، V1
                    12lead: I، III، AVR، AVL، AVF، V1، V2، V3، V4، V5، V6

RR

نطاق 0 ~ 120rpm
دقة 15-120rpm: ± 2rpm أو ± 2٪؛
                                  غير محدد (< 15 دورة في الدقيقة)
مقاومة قاعدة 500-2000Ω
مقاومة متغيرة 0.2-3.0Ω

ساعة

نطاق البالغين: 15 ~ 300bpm
                    الطفل/حديثي الولادة: 15 ~ 350bpm
دقة ± 1bpm
القرار 1bpm

SPO2

نطاق 0 ~ 100٪
دقة ± 2٪ (70٪ ~ 100٪) غير محددة (0 ~ 69٪)
القرار 1%

نيب بي

نطاق الضغط 0-300mmhg
دقة الضغط ± 2mmhg أو ± 1٪
                                (أيهما أكبر)

القرار 1mmhg

نطاق الانقباضي البالغين: 40-270mmHg

                               طب الأطفال: 40-235mmHg

                               حديثي الولادة: 40-130mmHg

نطاق ديستوليك البالغين: 10-210mmHg

                               طب الأطفال: 10-200mmHg

                               حديثي الولادة: 10-90mmHg

متوسط نطاق البالغين: 20-230mmHg

                                طب الأطفال: 20-225mmHg
                                حديثي الولادة: 20-100mmHg
دقة متوسط الانحراف < ± 5mmHg
                                الانحراف المعياري < 8mmHg

برس

نطاق 25 ~ 300bpm
دقة ± 3bpm
القرار 1bpm

باي

نطاق 0 ~ 20٪
دقة غير محددة
قرار 0.001%

درجة الحرارة

نطاق 0-50 درجة مئوية
دقة ± 0.1 درجة مئوية
قرار 0.1 درجة مئوية

مواصفات كهربائية

امدادات الطاقة العاصمة. 12v ± 5٪
استهلاك الطاقة ≤6W
الاتصالات ttl, USART
درجة الحرارة التشغيل 0 درجة مئوية ~ 70 درجة مئوية التخزين -40 درجة مئوية ~ 70 درجة مئوية


الامتثال

معيار iec 60601-2-27:2011 IEC 80601-2-30:2018 DIN EN ISO 81060-1:2012

                        BS EN 1060-3:1997 A2:2009 ISO 80601-2-61:2017 AAMI EC57:2012/(R) 2020

واجهة الطاقة والاتصالات

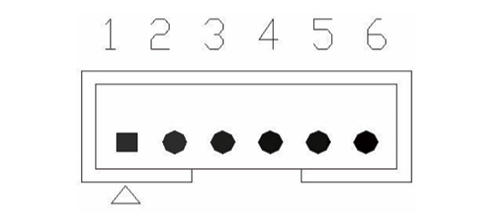

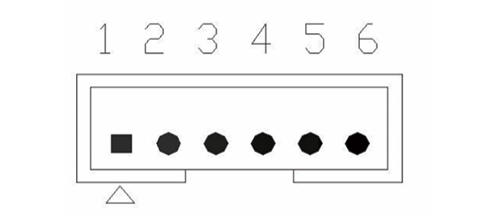

دبوس مأخذ واجهة الطاقة والاتصالات مخطط التعريف (ملاحظة: 4 و 6 دبابيس هي نفس المدخل، 3 و 5 دبابيس هي نفس المدخلات)

ملاحظة 1: txd هي البيانات التي ترسلها وحدة m103 إلى المضيف. ملاحظة 2: j1 مقبس دبوس الملعب هو 2.54mm

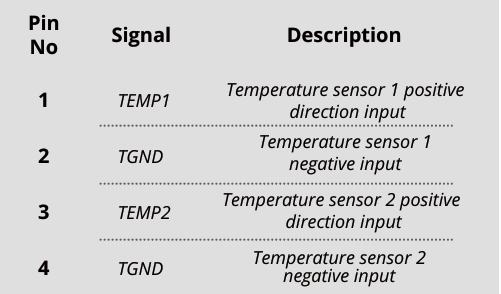

واجهة التحقيق درجة حرارة الجسم

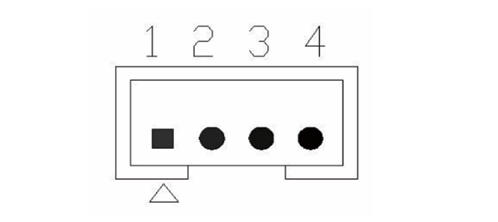

يتم تعريف واجهة مسبار درجة الحرارة j3 على أنها يتبع، وتباعد المقبس هو 2.54mm:

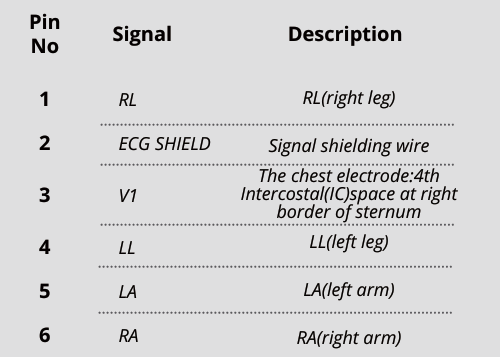

واجهة إدخال الرصاص ecg

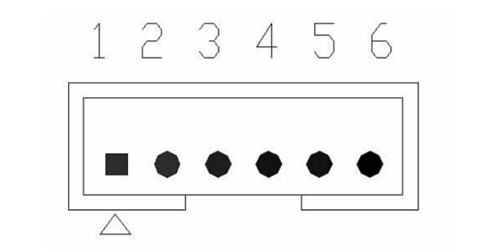

تم تعريف واجهة إدخال الرصاص ecg 3/5 الرصاص j4 على النحو التالي ، وتباعد دبوس المقبس هو 2.54 مم:

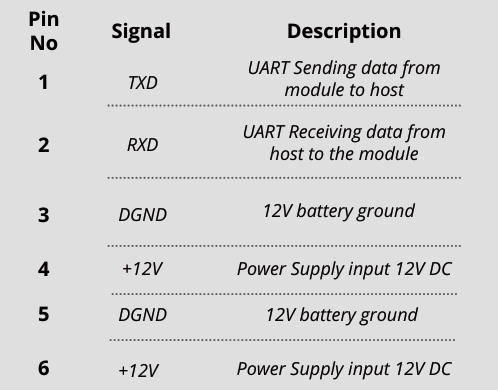

مقبس واجهة الطاقة والاتصالات j1 يتم تعريف الدبابيس على النحو التالي:

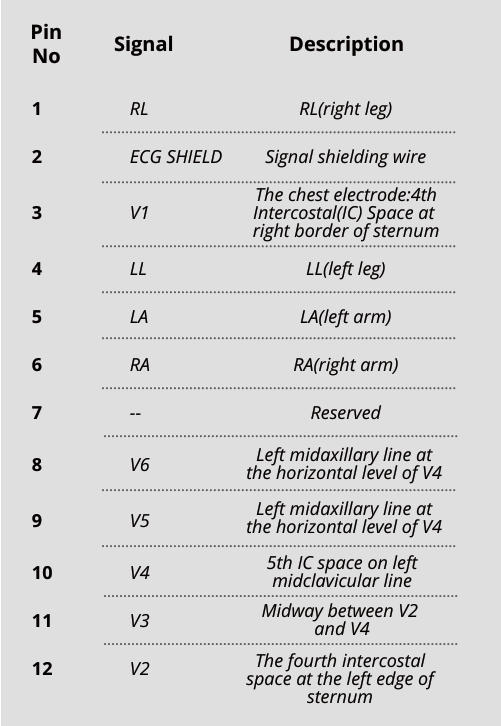

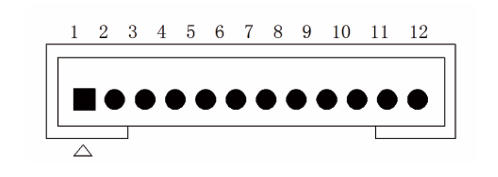

واجهة إدخال الرصاص ecg المكونة من 12 رصاص j4/j10 هي تم تعريفها على النحو التالي ، والمباعدة بين دبوس المقبس هي 2.54 مم:

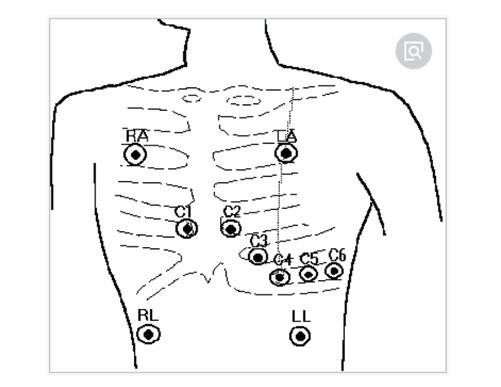

مخطط تخطيطي لموقع الرصاص يظهر الأقطاب أدناه:

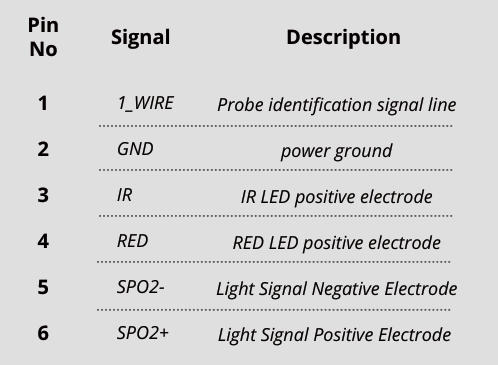

واجهة مسبار spo2

تعريف دبوس مقبس واجهة المستشعر j7 هو على النحو التالي ، ومباعدة المقبس هي 2mm:
