・مع وظيفة مراقبة المعلمات مثل ضغط الدم الانقباضي ، متوسط ضغط الدم ، ضغط الدم الانبساطي ومعدل النبض.
・ثلاثة أوضاع القياس: يدوية، تلقائية ومستمرة.
・ثلاثة أوضاع قياس المريض: البالغ، الطفل، وحديثي الولادة.
・نقل حالة عمل الوحدة النمطية في الوقت الفعلي ، بما في ذلك حالة الأجهزة وحالة البرنامج وحالة المستشعر.
・اعتماد خوارزمية فريدة من نوعها ، مع القدرة على مقاومة تداخل الحركة وقياس الإشارة الضعيفة.
・وظيفة معايرة الضغط: توفير قيمة ضغط الكفة باستمرار لمعايرة دقة الضغط.
・لديها وظيفة الكشف عن تسرب الغاز للكشف عما إذا كان مسار الغاز يتسرب.
・مع حماية الجهد الزائد المزدوج (حماية الجهد الزائد للأجهزة وحماية الجهد الزائد للبرامج).
・حماية مهلة مزدوجة (حماية مهلة الوحدة النمطية ، وتوفير منفذ تشغيل التوقيت للكمبيوتر الرئيسي.
الدقة: متوسط الانحراف < ± 5mmHg
الانحراف المعياري < ± 8mmHg

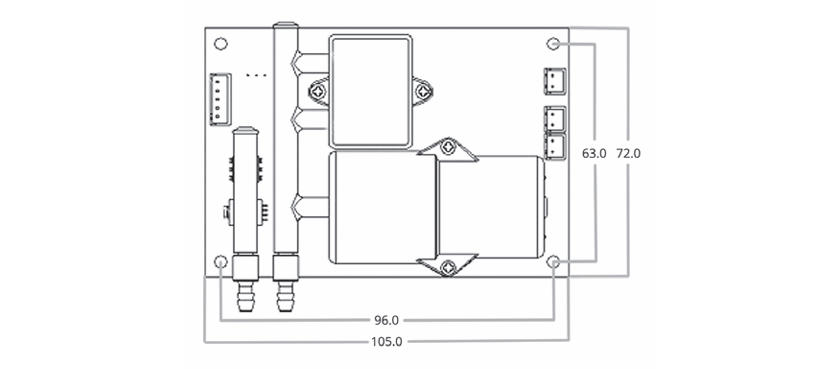

يتم إعطاء أبعاد اللوحة بالملليمترات.

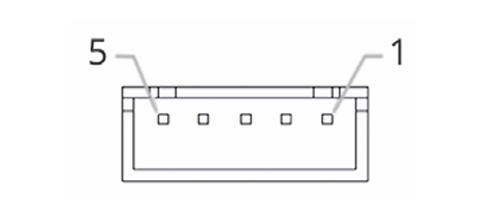

يتم استخدام الموصل j5 الموضح أدناه لغرض الاتصالات وإمداد الطاقة. يتم الإشارة إلى الدبوس 1 في الواقع بواسطة سهم على PCB.

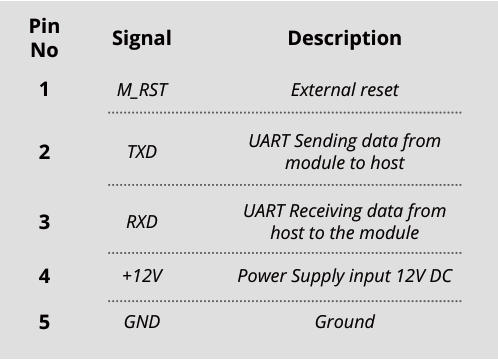

يوضح الجدول تعيين دبوس هذا موصل. ملاحظة 1: يتم استخدام دبوس txd للبيانات المرسلة من وحدة MNIBP/m301 إلى المضيف. ملاحظة 2: دبوس m_rst هو دبوس مشغل للخارجي إعادة الضبط. سيقوم مستوى عال بإعادة تعيين الوحدة النمطية. M_rst هو مستوى ttl.

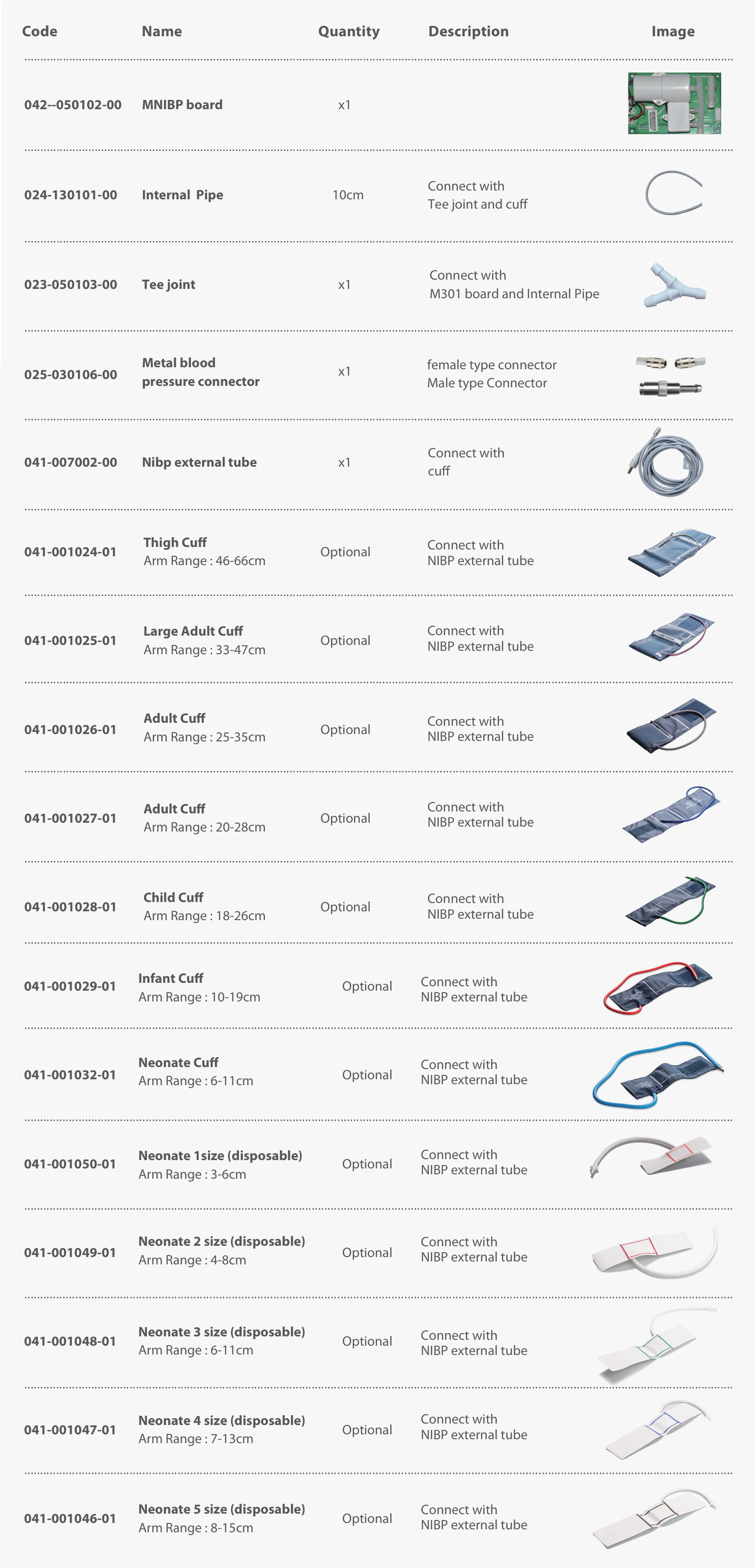

يمكنك اختيار استخدام اتصال الهواء المزدوج للحصول على تأثير أفضل مضاد للتداخل. يمكن أيضًا أن يكون وضع مسار الغاز الواحد تم اختيارها لتصميم أكثر إحكاما والاتصال السهل في الاستخدام.
Mnibp وحدة ضغط الدم غير الغازية _04.pdf
