・Misurare le forme d'onda 2/4 eeg in tempo reale.
・Trasmissione in tempo reale dei parametri dello spettro di potenza calcolati in base ai segnali eeg.
・Calcolare l'indice di qualità del segnale e valutare la qualità del segnale in base ai segnali eeg in tempo reale.
・Funzione di impostazione del tempo medio dei parametri di calcolo per ottenere diversi tempi di risposta dei parametri di calcolo.
・Alimentazione CC 12V, il sistema con alimentazione CC/CC, soddisfa i requisiti di isolamento di sicurezza.

Intervallo del segnale di ingresso: +/- 1000uV                                Tensione di offset di corrente continua > +/- 400 mV

Rapporto di inibizione della co-modalità > 105 dB                           Corrente di locazione < 10 uA

Rumore di ingresso < 1 uV RMS (1-30 Hz)                           Protezione di ingresso: 2kV

Impedenza di ingresso > 20M (10Hz)

Specifiche elettriche

Alimentatore dc. 12 v ± 5%
Consumo di energia ≤ 3W
Comunicazione ttl, USART
Temperatura di funzionamento 0 ° C ~ 70 ° C stoccaggio-40 ° C ~ 70 ° C
Umidità 5% ~ 95% (senza condensazione) stoccaggio: 5% ~ 95% (senza condensazione)


La conformità

Standard IEC80601-2-26:2019

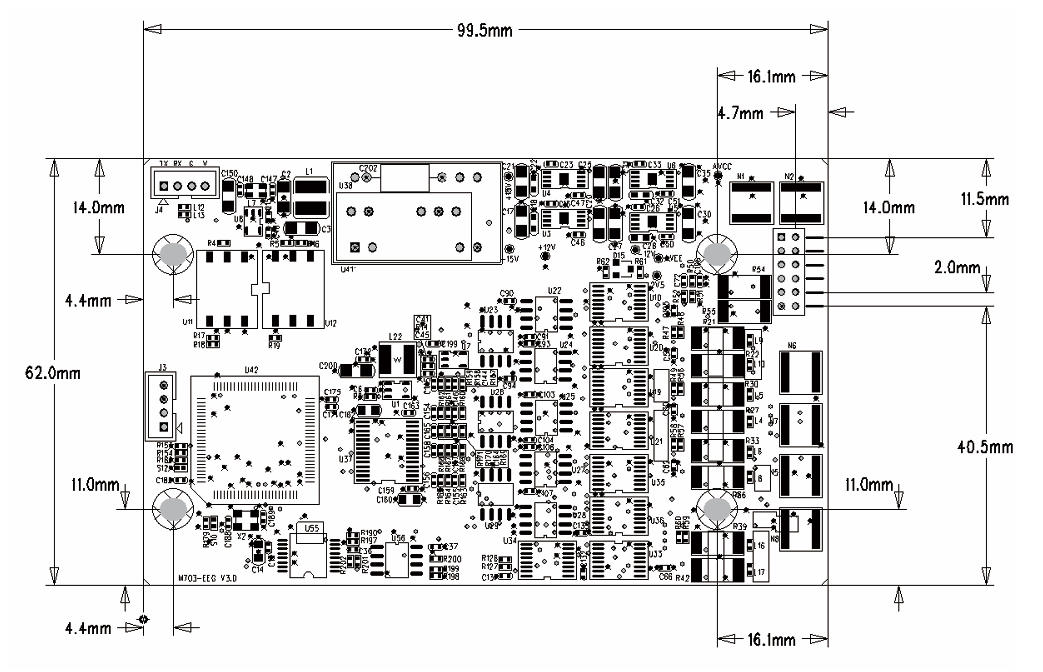

 Le dimensioni del pannello sono indicate in millimetri.

La definizione dell'interfaccia j2 fpc

Le spille Numero di	Simbolo funzionale	Dichiarazione della funzione
1	EEG 1 +	Canale 1 con l'estremità di ingresso in avanti eeg
2	EEG 1-	Canale 1 con l'estremità di ingresso EEG negativo
3	EEG 2+	Canale 2 con l'estremità di ingresso in avanti eeg
4	EEG 2-	Canale 2 con l'estremità di ingresso eeg negativo
5	EEG 3+	Canale 3 con l'estremità di ingresso in avanti eeg
6	EEG 3-	Canale 3 con l'estremità di ingresso eeg negativo
7	EEG 4 +	Canale 4 con l'estremità di ingresso in avanti eeg
8	EEG 4-	Canale 4 con l'estremità di ingresso eeg negativo
9	_scudo gnd	Interfaccia maschera
10	_feedback eeg	Interfaccia di feedback
11	# GND #	Elettrodo di messa a terra
12	Non utilizzato	Non connesso (riservato)

Nota: j2 si riferisce alla presa collegata al sensore.

Definizione del socket j1

Le spille Numero di	Simbolo funzionale	Dichiarazione della funzione	Le osservazioni
1	TXD...	Terminale di comunicazione (in uscita)
2	Il RXD	Terminale di comunicazione (ricevuto)
3	CHGND...	Atterraggio e atterraggio
4	DC12 V	Ingresso di alimentazione 12v	+ 12V

Diagramma schematico della presa j1
