・Misurazione ibp indipendente a quattro canali, tra cui: pressione arteriosa sistolica, pressione arteriosa diastolica, pressione arteriosa media, calcolo della frequenza del polso
・Supporto impostazione delle informazioni sul canale ibp
・Supporto impostazione del tempo medio ibp
・Supporto di calibrazione zero e operazioni di calibrazione di ciascun canale ibp
・Supporto impostazione filtro di ciascun canale ibp

Il PR

Gamma: 25 ~ 300bpm
Precisione: ± 3 bpm
Risoluzione: 1bpm

Il IBP

Gamma: -50 ~ 400mmHg
Precisione: ± 2 mmhg o ± 1% (a seconda che sia maggiore)
Risoluzione: 1mmHg

Sensore applicabile

Sensibilità: 5uV/mmHg
Impedenza:: 300-5000Ω

La conformità

Standard: IEC 60601-2-34:2014

Specifiche elettriche

Alimentatore dc 12 v ± 10%
Consumo di energia ≤ 5W
Comunicazione ttl, USART
Temperatura di funzionamento 10°C~40°C (50°F~104°F) stoccaggio -20°C~70°C (4°F~158°F)

Interfacce di alimentazione e comunicazione

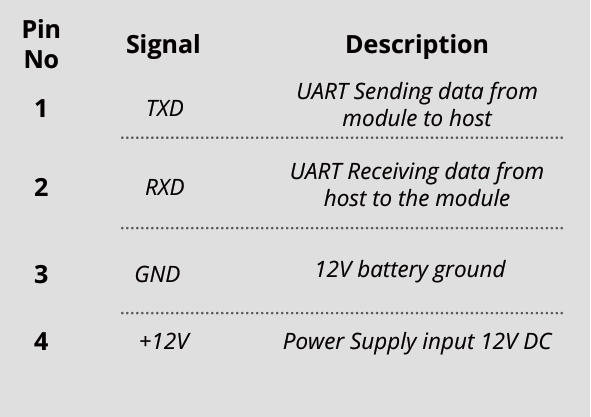

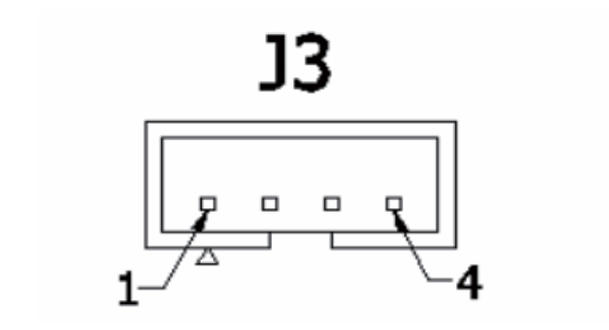

Pin presa dell'interfaccia di alimentazione e comunicazione Schema di definizione:

Nota 1: txd sono i dati inviati dall'invasivo m603 Modulo di pressione sanguigna all'ospite. A livello ttl.

Interfacce di alimentazione e comunicazione

I pin della presa dell'interfaccia del sensore sono definiti come segue:

 Nota: il sensore ha quattro interfacce: J1, J2, J4, J5, E le loro definizioni di pin sono le stesse.

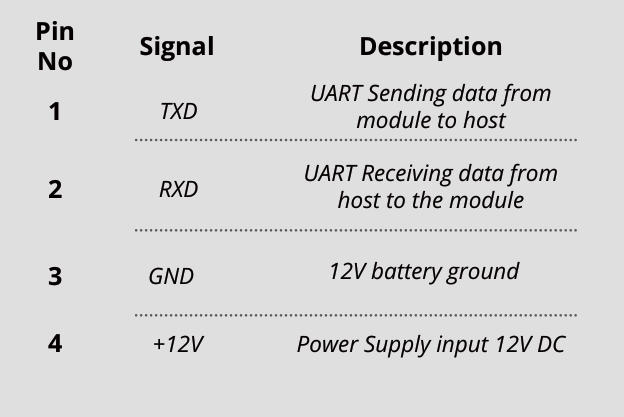

Presa dell'interfaccia di alimentazione e comunicazione Le spille sono definite come segue:

L'interfaccia del sensore corrisponde all'invasivo Canale di pressione come segue:

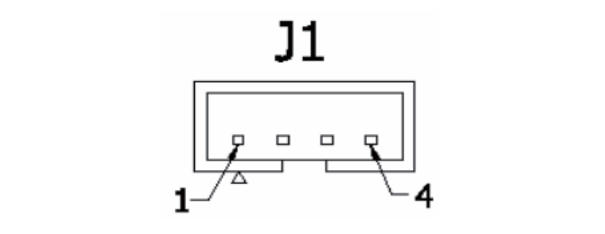

Schema di definizione del pin della presa dell'interfaccia del sensore:

M4ibp Pressione sanguigna invasiva _04
