・Misurazione del debit cardiaco a canale unico
・Eseguire 12 calcoli dei parametri emodinamici dopo aver inserito i parametri pertinenti
・Supporta le impostazioni di informazioni correlate ti
・Supportare l'impostazione del coefficiente del tubo galleggiante
・Supporto per impostare l'intervallo di tempo di misurazione co
・Due canali indipendenti di misurazione ibp, tra cui: pressione arteriosa sistolica, pressione arteriosa diastolica, pressione arteriosa media, calcolo della frequenza del polso
・Supporto impostazione delle informazioni sul canale ibp
・Supporto impostazione del tempo medio ibp
・Supporto di calibrazione zero e operazioni di calibrazione di ciascun canale ibp
・Supporto impostazioni del filtro di ciascun canale ibp

Il PR

Gamma: 25 ~ 300bpm
Precisione: ± 3 bpm o ± 2% (a seconda che sia maggiore)
Risoluzione: 1bpm

Il IBP

Gamma: -50 ~ 350mmHg
Precisione: ± 2 mmhg o ± 1% (a seconda che sia maggiore)
Risoluzione: 1mmHg

Tb.

Gamma: 23.0 ~ 45.0°C
Precisione: ± 0,5°C
Risoluzione: 0,1°C

Ti...

Gamma: -1,0 ~ 27,0°C
Precisione: ± 0,5°C
Risoluzione: 0,1°C

La compagnia

Gamma: 0,20 ~ 20,00 l/Min
Precisione: ± 0,2 l/Min o ± 5% (a seconda che sia maggiore) risoluzione: 0,01 l/Min

La conformità

Standard: IEC 60601-2-34:2014

Specifiche elettriche

Alimentatore dc 12 v ± 10%
Consumo di energia ≤ 5W
Comunicazione ttl, USART
Temperatura di funzionamento 10°C~40°C (50°F~113°F) stoccaggio -20°C~55°C (4°F~131°F)

Requisiti delle caratteristiche del sensore

Sensore ibp                             Sensore co/Tb
Sensibilità: 5uv/mmHg/v sensibilità: 520Ω /℃
Impedenza: 300-5000 Ω resistenza nominale: 14 kΩ

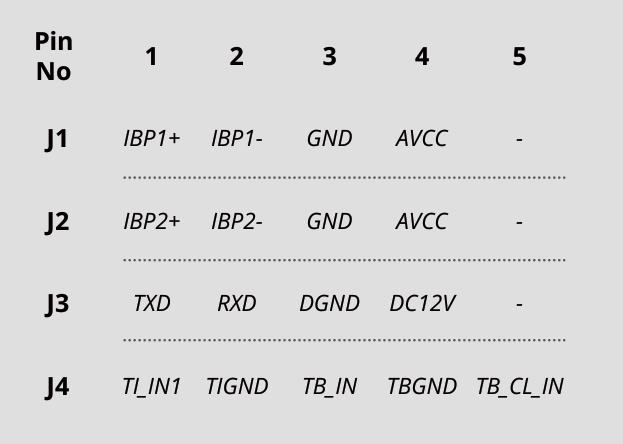

Definizione del pin della presa dell'interfaccia del modulo

Le definizioni dei pin sono mostrate nella tabella seguente:

Nota: 1. Txd sono i dati inviati dal modulo co/ibp all'host, in modalità a livello ttl.

2. i socket j1, J2 e j3 utilizzano la specifica di spaziatura 2.0, e il socket j4 utilizza la specifica di spaziatura 2.54.

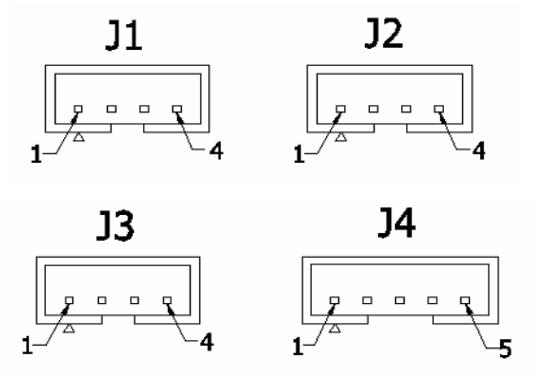

Descrizione del modulo e del connettore esterno

Interfaccia di ingresso del segnale ibp1

J1 è la porta di connessione a 4 pin, due delle quali sono i terminali di uscita della pressione ibp1+ e ibp1-, prestare attenzione Polarità della connessione del segnale; Gli altri due sono alimentatori CC.

Interfaccia di ingresso del segnale ibp2

J2 è la porta di connessione a 4 pin, due delle quali sono i terminali di uscita della pressione ibp2+ e ibp2-, prestare attenzione Polarità della connessione del segnale; Gli altri due sono alimentatori CC.

Interfaccia di ingresso del segnale digitale e ingresso di alimentazione

J3 è una porta di connessione a 4 pin, due delle quali sono ricetrasmettitori seriali txd e rxd, TTL level; Gli altri due sono ingresso di corrente continua.

Interfaccia di ingresso del segnale co

J4 è una porta di connessione a 5 pin, di cui 1 e 2 sono le porte del segnale della temperatura di iniezione, 3 e 4 sono il sangue Porta del segnale di temperatura, 5 è l'estremità di ingresso del segnale di calibrazione della temperatura, 2 e 4 sono due terre Terminali (che sono comuni).
