L'output cardiaco non invasivo è attraverso la tecnica di impedenza cardiaca, e il tessuto umano può essere Equivalente a un conduttore, che produrrà impedenza quando il corpo umano passa attraverso ad alta frequenza Cy corrente alternata, quindi il petto del corpo umano è equivalente a un conduttore cilindrico in cui Conduttività elettrica del sangue è migliore. Quando il cuore è in sistola o diastole, il flusso sanguigno, la velocità Il volume nell'aorta cambierà di conseguenza. In questo momento, anche l'impedenza elettrica del sangue cambia con Cambiamento del volume sanguigno e il cardiogramma di impedenza può essere disegnato in base al cambiamento del volume sanguigno ance.

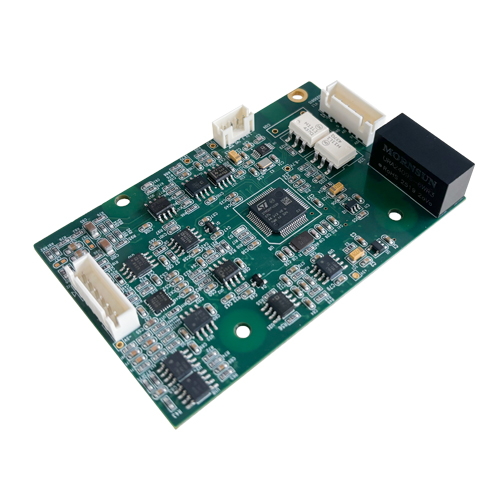

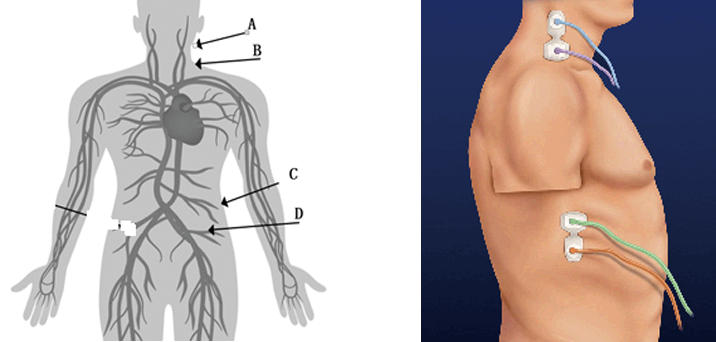

Modulo micg del sistema sceglie il metodo a quattro elettrodi come metodo per rilevare l'impedimento cardiaco Segnale ance basato sulla considerazione della stabilità e della portabilità. Come mostrato in figura, gli elettrodi a e d Vengono utilizzati come fonte di segnale di eccitazione per l'acquisizione del segnale di impedenza cardiaca, cioè l'ingresso ad alta frequenza Corrente viene caricata nel petto del corpo umano attraverso questo elettrodo, b e c vengono utilizzati come misurazione E il segnale di impedenza cardiaca viene rilevato attraverso questi due elettrodi, dove l'elettrodo d è Posizionato al processo xifoide. E la distanza tra b e c è considerata la distanza toracica l, che può essere Utilizzato nel calcolo successivo di altri parametri emodinamici. La distanza tra a, b e c, d è generalmente Circa 3 cm.
| Paragraf 1Metro di misura L'identificazione | Definizione dei parametri | La Formula | N.o.r...Valore mal La gamma |
| La compagnia | Output cardiaco: la quantità totale
Di sangue pompato dalla sinistra
Ventricolo al minuto. | CO SV HR | 4,0-8,0 l/Min |
| # SV # | Produzione della corsa: la quantità totale
Di sangue pompato dalla sinistra
Ventricolo per battito cardiaco. | 60-130 ml | |
| CI... | Indice di output cardiaco: cardiaco
Uscita dopo la standardizzazione
Trattamento della superficie corporea. | CI = CO/BSA | 2.5-4.5 litri/min/m2 carrozzeria
Superficie superficiale |
| SI... | Indice di uscita della corsa: corsa
Volume dopo la superficie corporea
La standardizzazione | SI = SV/BSA | 35-65 ml/m2 superficie corporea |
| L'HR. | Frequenza cardiaca: numero di battiti cardiaci
Al minuto | HR = 60/RR | 60-100 salti al minuto |
| La spinta e la spinta | Periodo di pre-eiezione: il tempo Prelevato dal ventricolo sinistro Depolarizzazione all'apertura aortica | Dipende dalla frequenza cardiaca
Precarico e la contrattilità
Del cuore | |
| Il Vet | Tempo di eiezione ventricolare sinistra: Intervallo tra valvola aortica Apertura e chiusura della valvola aortica (sistola dell'esercizio) | Dipende dal precarico di
Frequenza cardiaca e
Contrattilità del cuore | |
| TFC... | Contenuto di liquido toracico: intrapleurico
Conduttività elettrica ottenuta
Principalmente rilevando intravascolari,
Intraalveolare e intrapleurale
Liquido interstiziale. | TFC = 1000/Z0 | Maschio: 30-50/1000 EU
Femmina: 21-37/1000 EU |
| # STR # | Rapporto di tempo sistolico: il rapporto di
Eccitazione elettrica del miocardio
Contrazione meccanica | STR = PEP/LVET | |
| # EF # | Frazione di eiezione | F = 0,84-064 * STR | |
| SQI... | Indice di qualità del segnale | Intervallo 0-100 sq
Gamma 101-201 sqi
In modalità artefatti
254 nessun segnale |

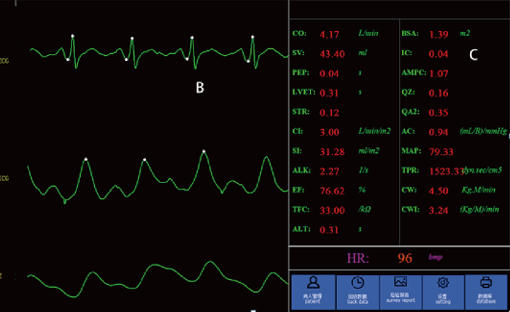

La forma d'onda di icg include principalmente la forma d'onda di ecg, cardi Forma d'onda differenziale di impedenza ac e cardiaco Forma d'onda di impedenza. Ci sono 22 parametri, come Come output cardiaco (CO), volume ictus (SV), pre-ejec Periodo di espulsione (PEP), tempo di espulsione ventricolare sinistra (LVET), rapporto tempo sistolico (STR), indice cardiaco (CI), Superficie del corpo (BSA), frazione di eiezione (EF), Indice di contrattilità miocardica (IC), frequenza cardiaca (HR) Aspetta un attimo.
Una nuova generazione di non invasivi Monitor di output cardiaco fornisce un Alternativa all'uso convenzionale Metodo invasivo come il termodi La lution. La nostra icg e termodiluizione Le misurazioni del debit cardiaco sono state Prelevati da molti pazienti sottoposti Cateterizzazione del cuore destro. La linea della linea L'analisi di regressione ha mostrato buone Correlazione tra termodiluizione E il nostro icg sulla linea y = 1.0054 x -0.1367 (r=0.94).
> Può essere utilizzato come diagnosi di routine per valutare la funzione cardiaca.
> Monitorare l'effetto dei farmaci sulla funzione cardiaca, guidare il trattamento e scegliere il trattamento migliore.
> Monitoraggio in tempo reale durante l'operazione e il recupero, rilevamento tempestivo delle condizioni emodinamiche pericolose per la vita e salvataggio.
> Reparti disponibili: ICU, CCU, anestesiologia/sala operatoria, pronto soccorso, reparto cardiologia.
