・Con funzione di monitoraggio ecg a 3 piombo
・Modello paziente: adulto, pediatrico e neonato
・26 funzioni di analisi dell'aritmia, verificate da database mit e aha e superate test standardizzati ec57
・Fornisce quattro modalità di misurazione: diagnosi, monitoraggio, più difficile e modalità chirurgica
・Modalità di diagnosi: intervallo di filtro è 0,05hz ~ 130hz
・ Modalità di monitoraggio: intervallo di filtro è 0,5hz ~ 40hz
・ Modalità più difficile: l'intervallo di filtraggio è 5hz ~ 20hz
・ Modalità chirurgica: intervallo di filtro è 1hz ~ 25hz
・Calibrazione ecg: tensione standard di ingresso 1mv per registrare l'ampiezza della forma d'onda
・Impostazione guadagno: regola l'ampiezza della forma d'onda ecg
・Modalità tacco: 50Hz, 60Hz, 50/60Hz e comandi di modalità tacco chiuso possono essere selezionati
Il Database Sensibilità di qrs
Rilevamento delle onde/
Q Se Previsione positiva
Grado di complesso qrs
Rilevamento/Q + P Sensibilità della stanza
Rilevazione precoce/
V Se Rilevazione precoce
Tasso di accuratezza
/V + P Tasso di falso positivo
Di rilevazione precoce
/V FPR Il MIT 99.60% 99.72% 92.0% 92.5% 0.52% AHA... 99.66% 99.91% 90.0% 89.31% 0.638%

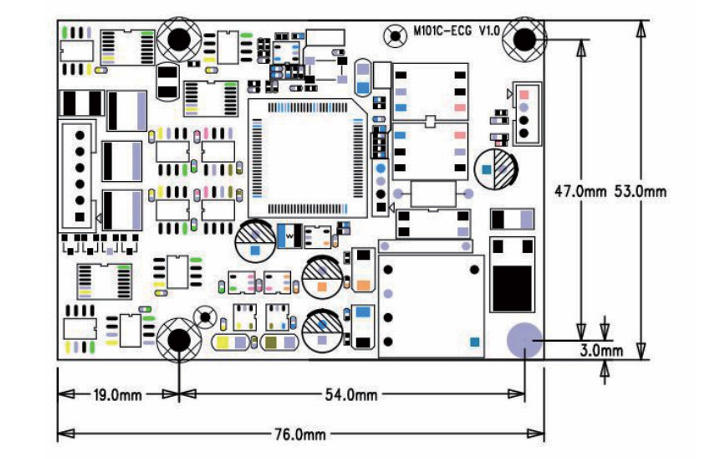

Le dimensioni del pannello sono indicate in millimetri.
Nota 1: txd sono i dati inviati dal modulo ecg a L'host, in modalità di livello ttl.

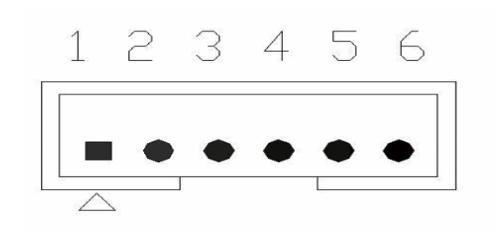

L'interfaccia di ingresso del lead j10 è definita come segue, E la spaziatura della presa è di 2,54 mm:
Un diagramma schematico della posizione del cavo Elettrodi sono mostrati di seguito:

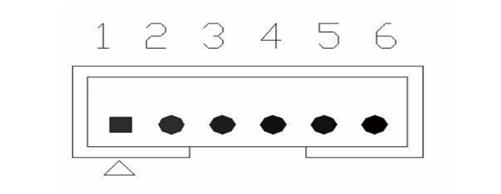

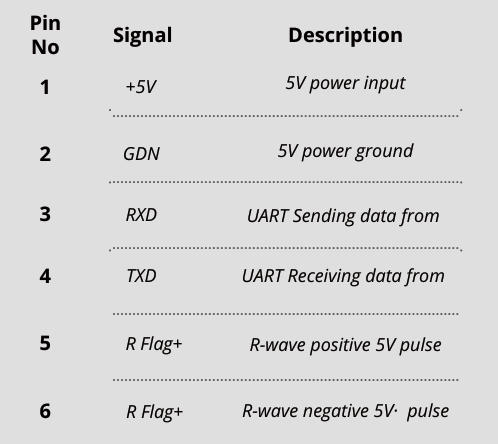

Presa dell'interfaccia di alimentazione e comunicazione j4 Le spille sono definite come segue:
