・Con ecg 3/5 piombo, 1 respirazione, 2 funzioni di monitoraggio della temperatura corporea
・Modello paziente: adulti, bambini e neonati
・Funzione unica di analisi ecg, verificata dal database mit, aha e superata il test standard ec57
・I risultati della misurazione includono frequenza cardiaca, temperatura corporea, respirazione e valori di offset del segmento st dei canali i, II e v1
・Fornisce quattro modalità di misurazione: diagnosi, monitoraggio, più difficile e modalità chirurgica
・Modalità di diagnosi: intervallo di filtro è 0,05hz ~ 130hz
・Modalità di monitoraggio: intervallo di filtro è 0,5hz ~ 40hz
・Modalità più difficile: l'intervallo di filtraggio è 5hz ~ 20hz
・ Modalità chirurgica: intervallo di filtro è 1hz ~ 25hz
・Calibrazione ecg: tensione standard di ingresso 1mv per registrare l'ampiezza della forma d'onda
・Impostazione del guadagno: regola l'ampiezza della forma d'onda ecg e della forma d'onda respiratoria
・Canale di calcolo della frequenza cardiaca: la frequenza cardiaca i, ii e v1 può essere selezionata come canale di calcolo della frequenza cardiaca o impostata come scelta indipendente
・Impostazione del cavo: il cavo i, il cavo ii, il cavo avl, il cavo avr, il cavo avf possono essere selezionati come segnali del canale i e del canale ii
・Modalità tacco: 50Hz, 60Hz, 50/60Hz e comandi di modalità tacco chiuso possono essere selezionati
Le dimensioni del pannello sono indicate in millimetri.

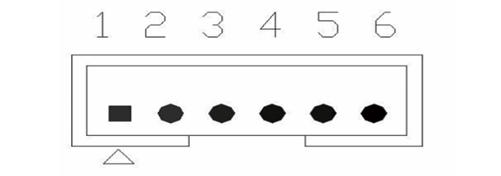

Pin presa dell'interfaccia di alimentazione e comunicazione Diagramma di definizione (nota: 4 e 6 perni sono Lo stesso ingresso, 3 e 5 pin sono lo stesso ingresso), Tra le prese Distanza 2.54 mm:

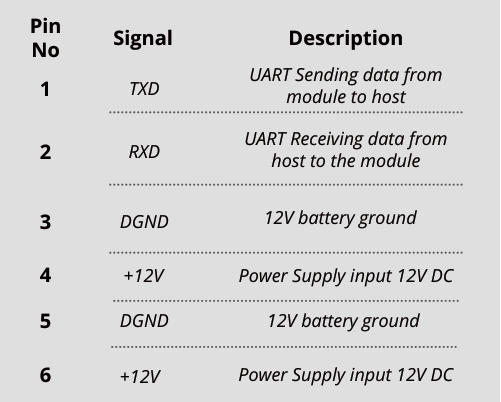

Presa dell'interfaccia di alimentazione e comunicazione j4 Le spille sono definite come segue:

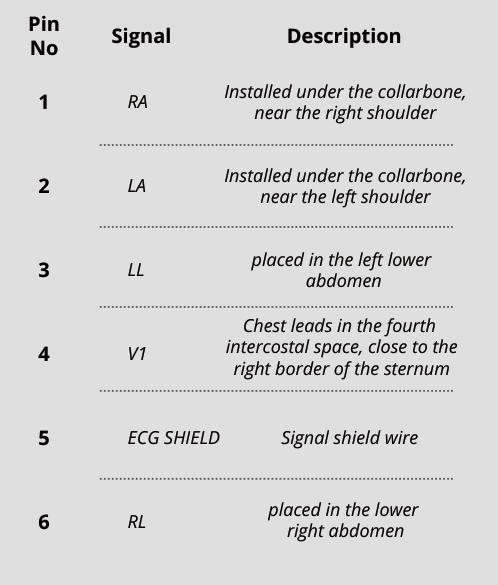

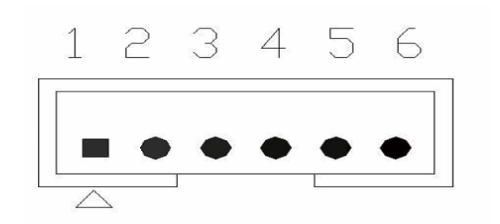

L'interfaccia di ingresso del lead j10 è definita come segue, E la spaziatura della presa è di 2,54 mm:
Un diagramma schematico della posizione del cavo Elettrodi sono mostrati di seguito:

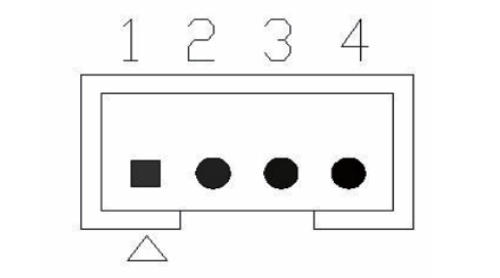

L'interfaccia della sonda di temperatura j8 è definita come Segue, e la spaziatura della presa è di 2,54 mm:
