・Con visualizzazione a forma d'onda ecg a 12 cavi
・Con unica funzione di analisi ecg, verificata dal database mit e dal database cse
・Supportare 255 tipi di diagnosi ausiliarie come aritmia, blocco di conduzione, infarto miocardico, ipertrofia ventricolare, ecc.
・La modalità filtro può essere commutata liberamente
・ Filtro passa-basso: 70Hz, 100Hz, 150Hz
・ Filtro passa-alto: 0,05 hz, 0,1 hz, 0,2 hz, 0,5 hz
・Filtro emg: 25Hz, 35Hz, 45Hz
・Filtro AC: 50Hz, 60Hz, chiuso
・ Funzione di calibrazione ecg: tensione standard di ingresso 1mv per registrare l'ampiezza della forma d'onda, precisione ± 5%
・Impostazione guadagno: regola l'ampiezza della forma d'onda ecg
・Modalità di tacco: 50Hz, 60hz e comandi di modalità di tacco chiuso possono essere selezionati.
・Rilevamento del collegamento: identificare e giudicare lo stato del camion
・Prompt di sovraccarico del canale
・Calcolo della frequenza cardiaca: commutare automaticamente il canale di calcolo in base allo stato
・Funzione di rilevamento del ritmo del giudizio intelligente
・Supporta la misurazione dell'intervallo caratteristico della forma d'onda ecg: incluso l'intervallo pr, l'intervallo qrs, l'intervallo qt, l'asse QTC, l'asse p, l'asse elettrico qrs, la misurazione dell'asse t e la misurazione dell'ampiezza rv5, sv1
・Supporto per fornire risultati di analisi diagnostica stampabili: inclusi aritmia, blocco di conduzione, infarto miocardico, alterazioni di stt, ipertrofia ventricolare, ingrandimento atriale, deviazione dell'asse elettrico
E altri risultati diagnostici di varie malattie cardiache
Standard IEC 60601-2-27:2011 AAMI EC57:2012/(R) 2020

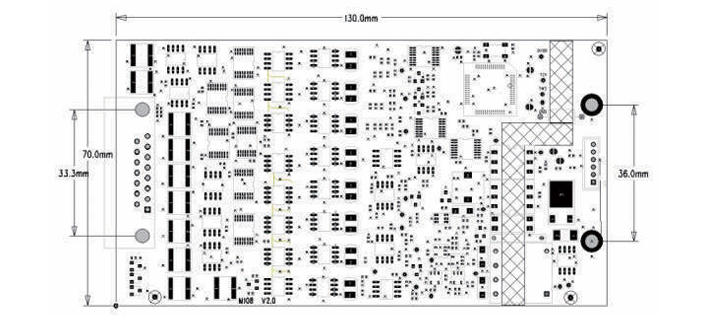

Le dimensioni del pannello sono indicate in millimetri.

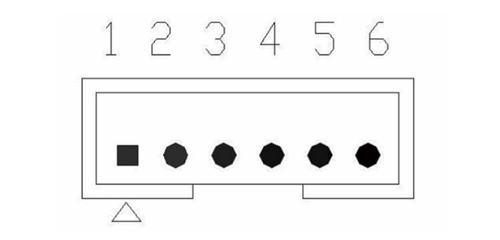

Pin presa dell'interfaccia di alimentazione e comunicazione Diagramma di definizione (nota: 1 e 2 perni sono Lo stesso ingresso, 3 e 4 pin sono lo stesso ingresso):
Nota 1: txd sono i dati inviati dal modulo m108 Al padrone. Nota 2: passo del perno della presa j4 è 2,0 mm

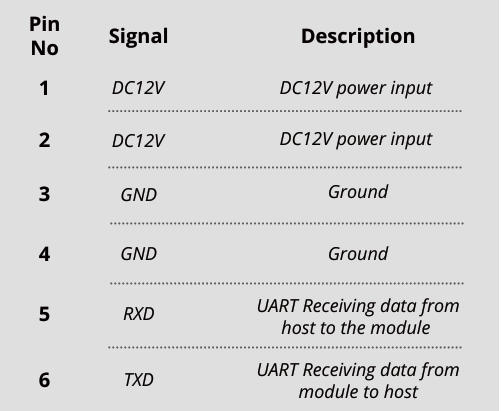

Presa dell'interfaccia di alimentazione e comunicazione j4 Le spille sono definite come segue:
