・ Con ossigeno impulsato e funzione di monitoraggio della frequenza di impulso
・Con funzione di monitoraggio della pressione arteriosa sistolica, diastolica e media
・Con ecg 12 piombo, ecg 3/5 piombo, 1 respirazione, 2 funzioni di monitoraggio della temperatura corporea
・Fornisce tre modalità pazienti: modalità adulta, bambino e neonato
・Lo spessore del modulo è di solo 25 mm, squisito e compatto
・Quando l'indice di perfusione è basso fino allo 0,075%, il monitoraggio dell'ossigeno nel sangue è accurato e affidabile, soddisfacendo l'applicazione della chirurgia e dell'icu
・Sia l'ossigeno nel sangue che la pressione sanguigna adottano algoritmi avanzati, con interferenze anti-movimento e prestazioni di misurazione del segnale debole
・La misurazione della pressione sanguigna ha tre modalità: manuale, automatica e continua
・Misurazione della pressione sanguigna ha hardware e software doppia funzione di protezione da sovratensione doppia protezione timeout per la misurazione della pressione sanguigna(protezione timeout del modulo, fornire porta di trigger temporizzazione del computer host)
・I risultati della misurazione della parte di misurazione ecg includono frequenza cardiaca, temperatura corporea, respirazione e valori impostati del segmento st dei canali i, II e v1
・Misurazione ecg ha diagnosi, monitoraggio, più difficili e modalità chirurgiche
・I risultati dell'analisi diagnostica ecg includono aritmia, blocco della conduzione, infarto miocardico, cambiamenti stt, ipertrofia ventricolare, allargamento atriale, deviazione dell'asse elettrico e altre malattie cardiache

ECG.

Intervallo 0,15mv-5,5mv
Accuratezza non definita
Risoluzione 2.36 uv/LSB
Tipologia 3 piombo: i o ii o iii
                    5Lead: I, II, III, AVR, AVL, AVF, V1
                    12lead: I, II, III, AVR, AVL, AVF, V1, V2, V3, V4, V5, V6

RR & R

Range 0 ~ 120rpm
Precisione 15-120rpm: ± 2 rpm o ± 2%;
                                  Indefinito (< 15rpm)
Resistenza base 500-2000 Ω
Resistenza variabile 0,2-3,0Ω

L'HR.

Gamma adulta: 15 ~ 300bpm
                    Bambino/neonato: 15 ~ 350bpm
Precisione ± 1 bpm
Risoluzione 1bpm

SPO2.

Gamma 0 ~ 100%
Precisione ± 2% (70% ~ 100%) indefinito (0~69%)
Risoluzione 1%

NIBP...

Intervallo di pressione 0-300mmhg
Precisione della pressione ± 2 mmhg o ± 1%
                                (a seconda che sia più grande)

Risoluzione 1mmhg

Intervallo sistolico adulto: 40-270mmHg

                               Pediatrico: 40-235mmHg

                               Neonato: 40-130mmHg

Intervallo distolico adulto: 10-210mmHg

                               Pediatrico: 10-200mmHg

                               Neonato: 10-90mmHg

Gamma media per adulti: 20-230mmHg

                                Pediatrico: 20-225mmHg
                                Neonato: 20-100mmHg
Accuratezza la deviazione media < ± 5 mmhg
                                La deviazione standard < 8 mmhg

Il PR

Intervallo 25 ~ 300bpm
Precisione ± 3 bpm
Risoluzione 1bpm

PI...

Intervallo 0 ~ 20%
Accuratezza non definita
Risoluzione 0,001%

Temperatura e temperatura

Gamma 0-50°C
Precisione ± 0,1°C
Risoluzione 0,1°C

Specifiche elettriche

Alimentatore dc. 12 v ± 5%
Consumo di energia ≤ 6W
Comunicazione ttl, USART
Temperatura di funzionamento 0 ° C ~ 70 ° C stoccaggio-40 ° C ~ 70 ° C


La conformità

Standard IEC 60601-2-27:2011 IEC 80601-2-30:2018 DIN EN ISO 81060-1:2012

                        BS EN 1060-3:1997 + A2:2009 ISO 80601-2-61:2017 AAMI EC57:2012/(R) 2020

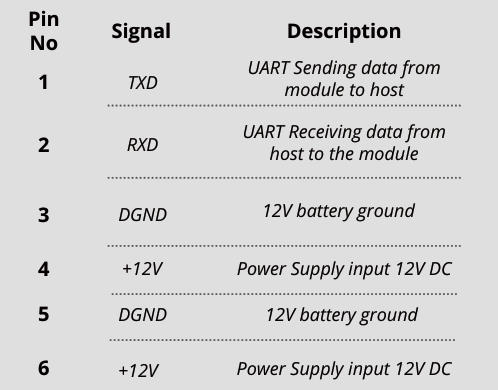

Interfaccia di alimentazione e comunicazione

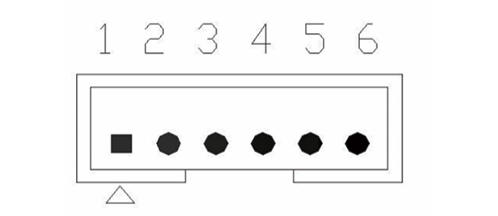

Pin presa dell'interfaccia di alimentazione e comunicazione Diagramma di definizione (nota: 4 e 6 perni sono Lo stesso ingresso, 3 e 5 pin sono lo stesso ingresso)

Nota 1: txd sono i dati inviati dal modulo m103 Al padrone. Nota 2: passo del perno della presa j1 è 2,54 mm

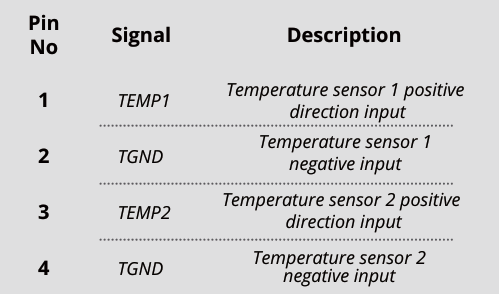

Interfaccia della sonda di temperatura corporea

L'interfaccia della sonda di temperatura j3 è definita come Segue, e la spaziatura della presa è di 2,54 mm:

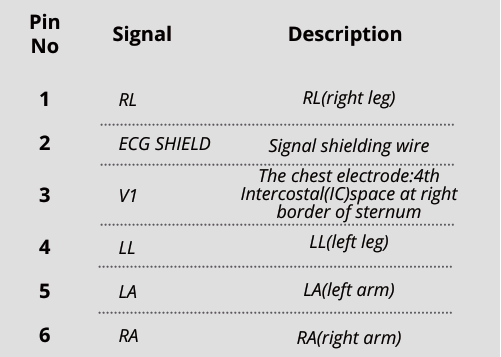

Interfaccia di ingresso del cavo ecg

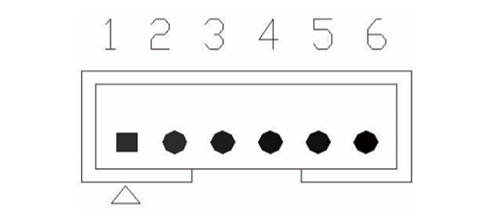

Definita l'interfaccia di ingresso del cavo ecg 3/5 cavo j4 Come segue, e la spaziatura dei perni della presa è di 2,54 mm:

Presa dell'interfaccia di alimentazione e comunicazione j1 Le spille sono definite come segue:

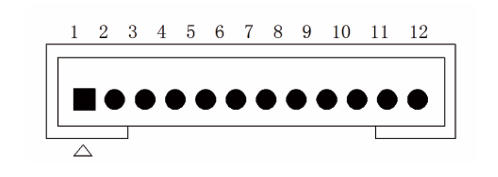

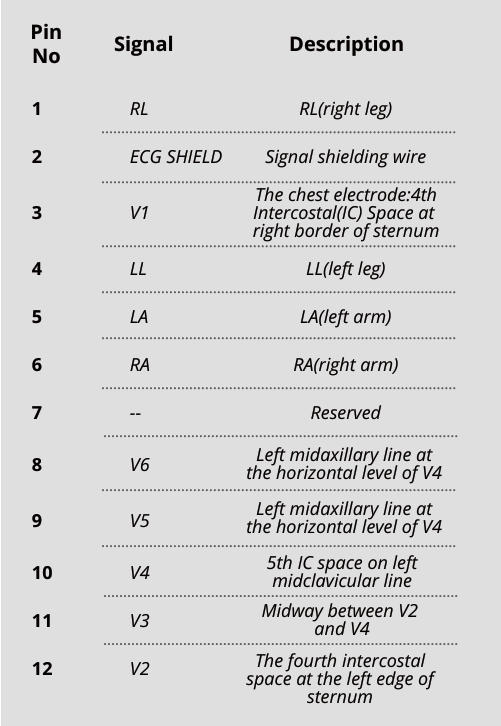

L'interfaccia di ingresso del cavo ecg a 12 cavi j4/j10 è Definito come segue, la spaziatura dei perni della presa è 2,54 mm:

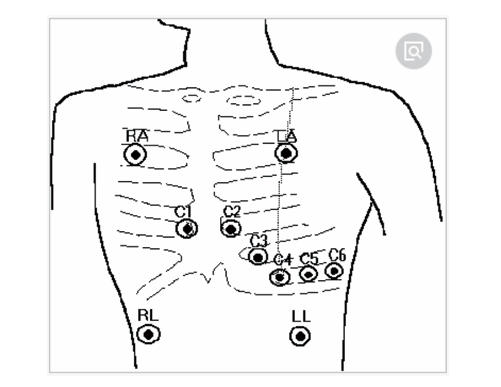

Un diagramma schematico della posizione del cavo Elettrodi sono mostrati di seguito:

Interfaccia sonda spo2

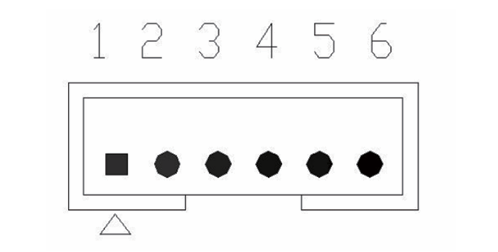

La definizione del pin della presa dell'interfaccia del sensore j7 è Come segue, e la spaziatura della presa è di 2 mm:
