・Con la funzione di monitoraggio di parametri quali la pressione arteriosa sistolica, la pressione arteriosa media, la pressione arteriosa diastolica e la frequenza del polso.
・Tre modalità di misurazione: manuale, automatica e continua.
・Tre modalità di misurazione del paziente: adulto, bambino e neonato.
・Trasmissione in tempo reale dello stato di lavoro del modulo, inclusi lo stato hardware, lo stato del software e lo stato del sensore.
・Adottando un algoritmo unico, con la capacità di resistere alle interferenze del movimento e misurazione del segnale debole.
・Funzione di calibrazione della pressione: fornire continuamente il valore di pressione del polso per calibrare l'accuratezza della pressione.
・Ha la funzione di rilevamento delle perdite di gas per rilevare se il percorso del gas sta perdendo.
・Con doppia protezione da sovratensione (protezione da sovratensione hardware e protezione da sovratensione software).
・Doppia protezione timeout (protezione timeout del modulo, fornire la porta di trigger temporizzazione del computer host.
Precisione: deviazione media < ± 5 mmhg
Deviazione standard < ± 8 mmhg

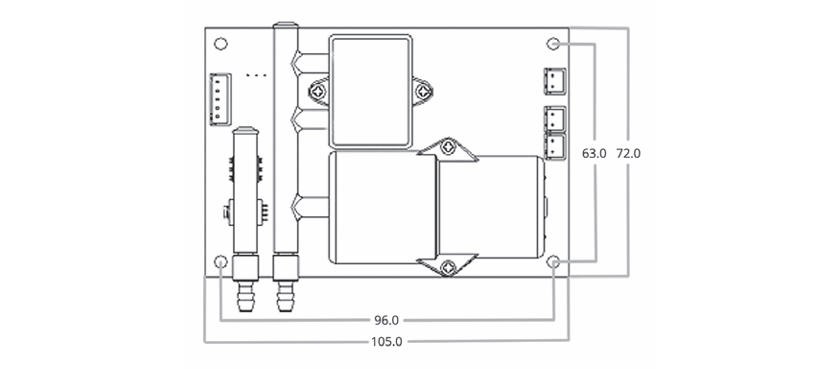

Le dimensioni del pannello sono indicate in millimetri.

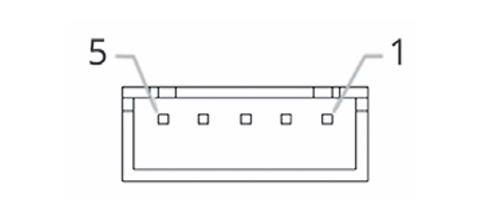

Il connettore j5 mostrato di seguito è utilizzato per la comunicazione e l'alimentazione. Il pin 1 è effettivamente indicato da una freccia sul pcb.

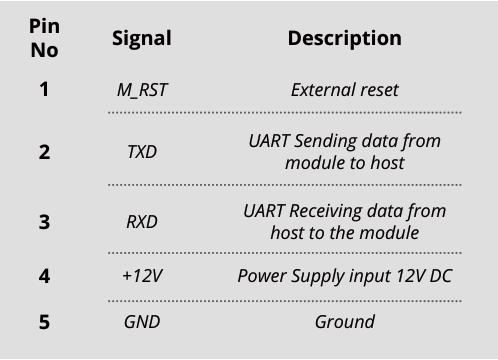

La tabella mostra l'assegnazione dei pin di questo Connettore. Nota 1: il pin txd viene utilizzato per i dati inviati dal Modulo MNIBP/m301 all'host. Nota 2: il pin m_rst è un pin di trigger per l'esterno Ripristino. Un livello elevato ripristinerà il modulo. M_rst è Livello ttl.
è possibile scegliere di utilizzare la doppia connessione aria per ottenere un migliore effetto anti-interferenza. Può anche essere una modalità di percorso del gas singolo Selezionato per un design più compatto e facile collegamento in uso.
Mnibp modulo non invasivo della pressione sanguigna_04.pdf
