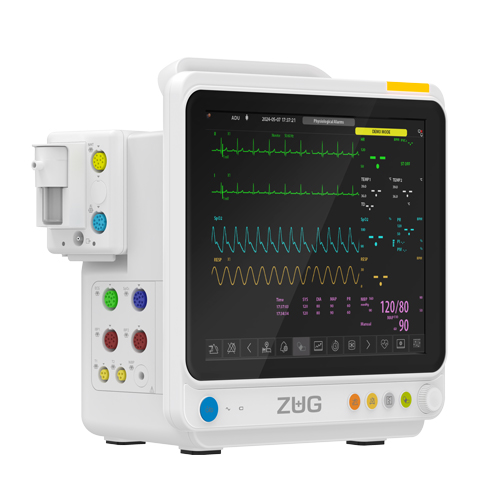

Hervorragende Leistung:
• Der Monitor hat ein modulares Design und eine kompakte Struktur, die die Anforderungen verschiedener Parametererkennungen erfüllen kann. Es ist für Erwachsene, Kinder und Neugeborene geeignet.

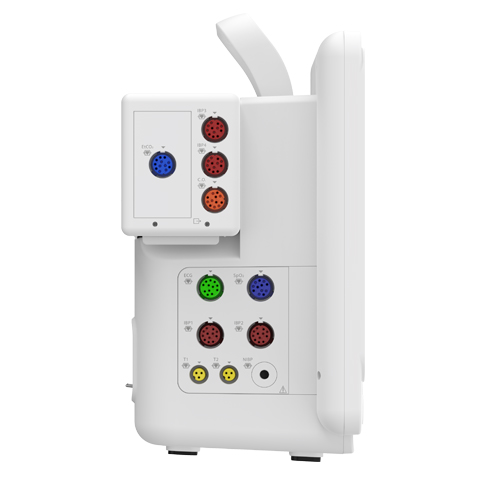

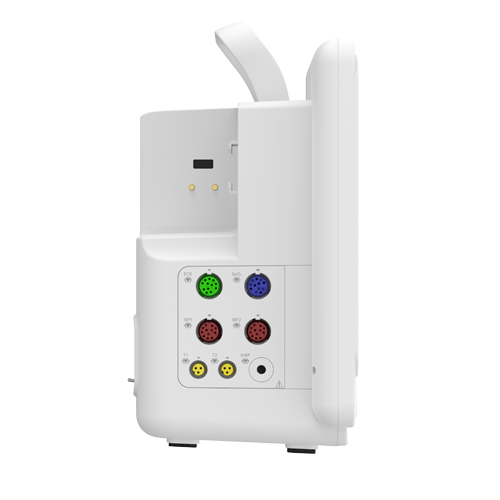

• Erweiterbare Module sind austauschbar (Plug-and-Play-Typ).

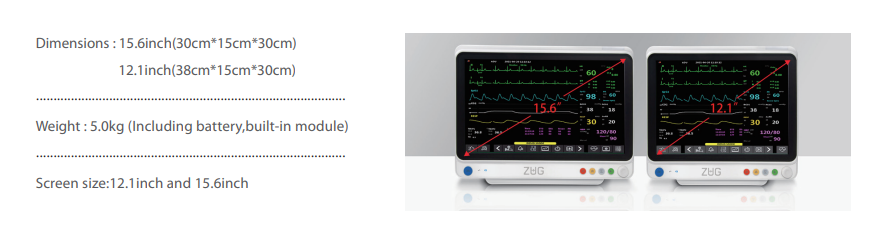

• 12,1 "/15,6"/18,5 "Farb-LED-Bildschirm mit Touchscreen und/oder Drehknopf.
• Multi-Screen-Layout, um große Schriftarten in Zahlen und Wellenformen anzuzeigen.
• Fähigkeit, 6 oder mehr Wellenformen zu visualisieren. IBP unterstützt die Farbcodierung verschiedener Wellenformen.
• Bis zu 1200 Stunden grafische und digitale Trendwerkzeuge sowie eventreview-Werkzeuge für alle Parameter und Full-Wellenform-Anzeige.
Leistungsstarke Funktionen:

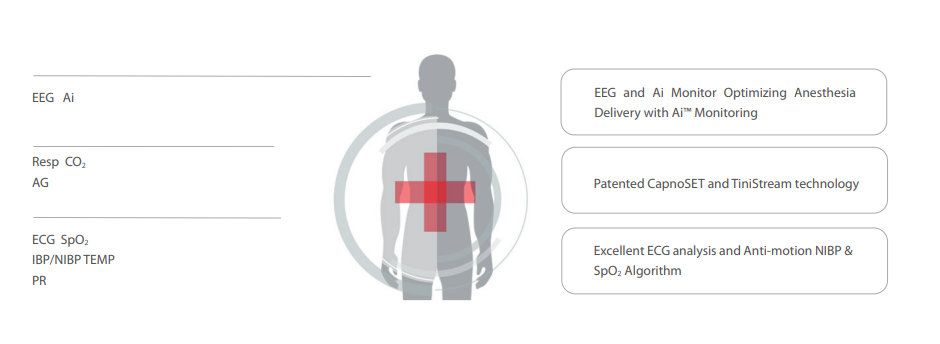

• Standardparameter: SpO₂, EKG, PR, RESP, NIBP, 2*TEMP.
• Optionale Parameter: 12-Leitungs-EKG, CO₂, 2*IBP, C.O., ICG, Ai, AG, EEG;
• Erkennung und Analyse von Arrhythmien in verschiedenen Ableitungen. ST-Segmentanalyse mit ST-Trend mit kontinuierlicher Anzeige der ST-Werte auf dem Bildschirm.
• Verschiedene visuelle Alarme mit Farbcodierung und akustische Alarme mit verschiedenen Parametern mit dreistufiger Lautstärkeeinstellung.
• Eingebauter 4-Stunden-Batterie-Backup. Energiesparendes Design mit geringem Stromverbrauch verlängert die Lebensdauer Das lüfterlose Design sorgt für eine leisere und sauberere Umgebung.
• Unterstützt das HL7-Protokoll für den Zugriff auf die Arbeitsstation des Zentrums.
Anwendung in mehreren Szenarien: schwer/subschwerer Fall
| Standard-Anwendungen | Optionale Anwendungen |
| 3/5-Ableitungs-EKG | Elektrokardiogramm mit 12 Leitungen |
| NIBP | IBP |
| RESP | CO |
| SpO₂ | EtCO₂ (Hauptstrom, Seitenstrom, Kleinstrom) |
| Öffentlichkeitsarbeit | Multi-Gas |
| HR | Anästhesetiefe Ai |
| Temperatur | Zentraler Monitor |
| Touchscreen | |
| Schreibgerät |
Allgemein
Parameter
| SpO₂ | Elektrokardiogramm |
| SpO₂-Bereich: 0 ~ 100% | EKG-Bereich: 0,15 ~ 5,5 mV |
| SpO₂-Genauigkeit: 70 ~ 100%, ±2% < 70%, undefiniert | EKG-Auflösung: 2,36 UV/LSB |
| PI-Bereich: 0 ~ 20% | Herzfrequenzbereich: 15~300bpm (Erwachsene) 15~350bpm (Kinder/Neugeborene) |
| PVI-Bereich: 0-100% | Herzfrequenzgenauigkeit: ± 1 bpm oder ± 1% (je nachdem, was größer ist) |
| PR-Bereich: 25 ~ 300bpm | RR-Bereich: 0 ~ 120bpm |
| PR-Genauigkeit: ± 2 bpm oder ± 2% (je nachdem, was größer ist) | RR-Genauigkeit: 15 ~ 120rpm: ±2rpm oder ±2% < 15rpm: nicht definiert |
Temperatur
Bereich: 0-50°C
Genauigkeit: ±0.1°C
Auflösung: 0.1°C
NIBP
Statischer Druckbereich: 0 ~ 300mmHg
Hydrostatische Druckgenauigkeit: ± 2 mmHg oder ± 1% des Ablesens (je nachdem der größere Wert)
Statische Druckauflösung: 1mmHg
Blutdrucksystembereich: Erwachsene: 40-270mmHg
Pädiatrie: 40-235 mmHg
Neugeborene: 25-130 mmHg
Blutdruckdurchmesserbereich: Erwachsene: 10-210mmHg
Pädiatrie: 10-200mmHg
Neugeborene: 10-90mmHg
Durchschnittlicher Blutdruckbereich: Erwachsene: 20-230mmHg
Pädiatrie: 20-225mmHg
Neugeborene: 15-100mmHg
Blutdruckgenauigkeit: mittlere Abweichung < ± 5 mmHg Standardabweichung < 8 mmHg
CO (optional)
Bereich: 0.20 ~ 20.00 L/Min
Genauigkeit: ±0.2L/Min oder ±5% der Lesung (je nachdem, welches größer ist)
IBP (optional)
Druckbereich: -50 ~ 350mmHg
Genauigkeit: ± 2 mmHg oder ± 1% des Ablesens (je nachdem der größere Wert)
PR-Bereich: 20 ~ 350bpm
PR-Genauigkeit: ±3 bpm
EtCO₂ (optional)
CO2-Bereich: 0 bis 20,0 Vol.%
CO2-Genauigkeit: 0 ~ 12 Vol%: ± (0,2 Vol% + 2% Lesung) 12 ~ 20 Vol%: ± (0,2 Vol% + 6% Lesung)
AwRR-Bereich: 0 ~ 150rpm
AwRR Genauigkeit: Mainstream: 0 ~ 150rpm, ±1rpm
Seitenstrom: 0 ~ 70rpm, ±1rpm > 70rpm, undefiniert
