Medizinische Systeme Zug

MEEG2/MEEG4

Verwendet und auf die Stirnfläche des Elektrodensatzes geklebt Potentialdifferenzen in der Großhirnrinde, und nachfolgend Spannungsverstärkung, Filterung, Digital, Merkmalserkennung, Und Algorithmusverarbeitung, um das EEG-Signal zu erhalten und zu berechnen Späte EEG-Leistung, Gehirnwellen-Frequenzbandverhältnis usw. Parameter und dann durch Anwenden von Wellenformen, Parameter ters, für Gehirnerkrankungen und die Beurteilung des Handlungsbewusstseins und Forschung ist eine der Schlüsseltechnologien für die High-End-Überwachung Applikation.

Details und OEM-Bedingungen anfordern

Beschreibung

Besonderheiten

・Messung der 2/4 EEG-Wellenform in Echtzeit.

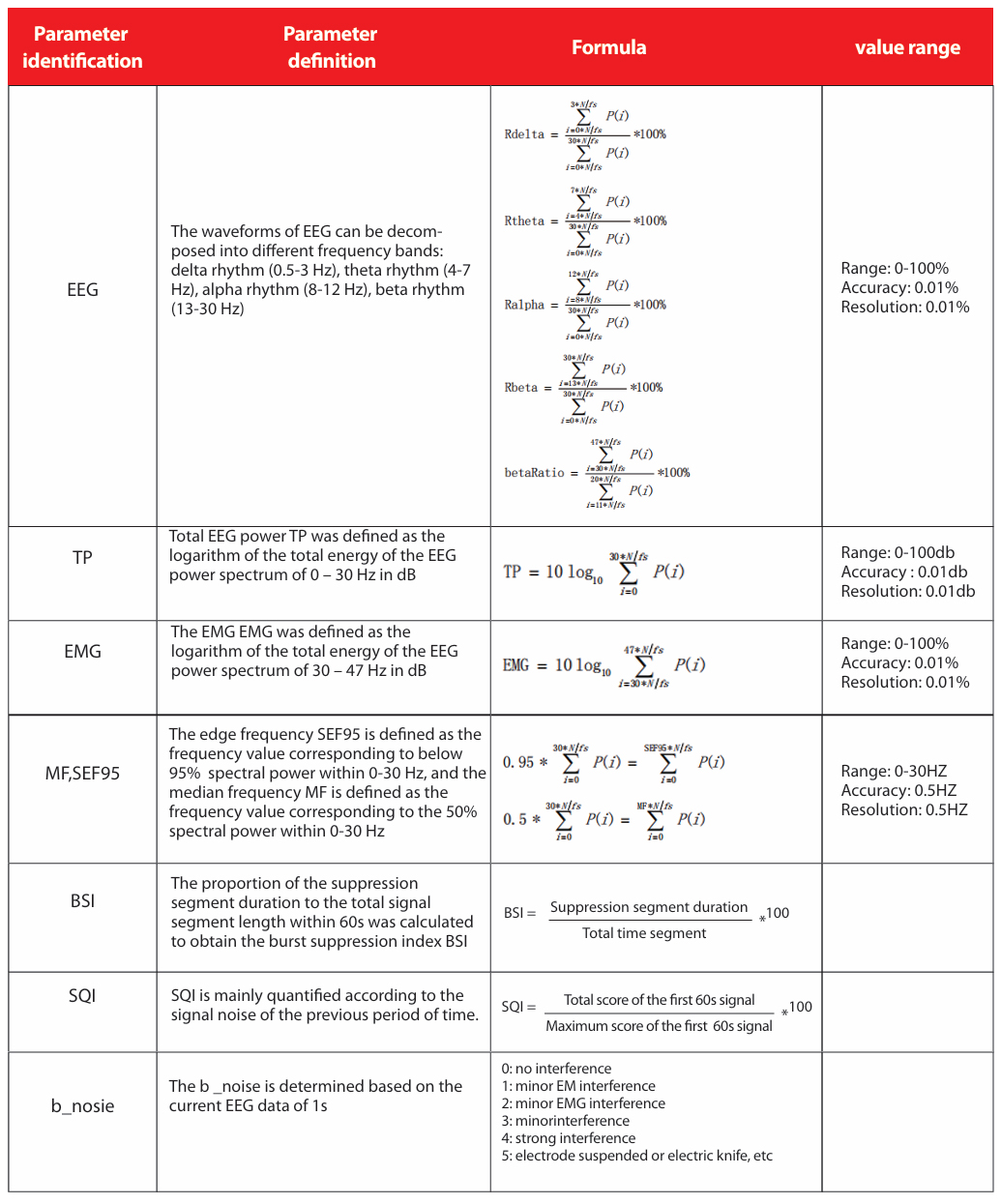

・Echtzeitübertragung von auf Basis von EEG-Signalen berechneten Leistungsspektrumparametern.
・Berechnen Sie Signalqualitätsindikatoren und bewerten Sie die Signalqualität in Echtzeit anhand des EEG-Signals.
・Durchschnittszeiten der berechneten Parameter Die Funktion wird eingestellt, um unterschiedliche Ansprechzeiten der berechneten Parameter zu erhalten.
・12V DC-Stromversorgung, das System verwendet DC/DC-Stromversorgung, um die Sicherheitsisolierungsanforderungen zu erfüllen.

Performance

Eingangssignalbereich: +/-1000uV Gleichstrom-Offsetspannung > +/- 400 mV

Gleichtakt-Unterdrückungsverhältnis > 105 dB Mietstrom < 10 uA

Eingangsrauschen < 1 uV RMS (1-30 Hz) Eingangsschutz: 2kV

Eingangsimpedanz > 20M (10Hz)

Spezifikation

Elektrische Spezifikation

Stromversorgung DC. 12V ± 5%
Stromverbrauch ≤3W
Kommunikation TTL, USART
Betriebstemperatur 0°C ~ 70°C Lagertemperatur -40°C ~ 70°C
Luftfeuchtigkeit 5% ~ 95% (keine Kondensation) Lagerung: 5% ~ 95% (keine Kondensation)

Compliance

Standard IEC80601-2-26:2019

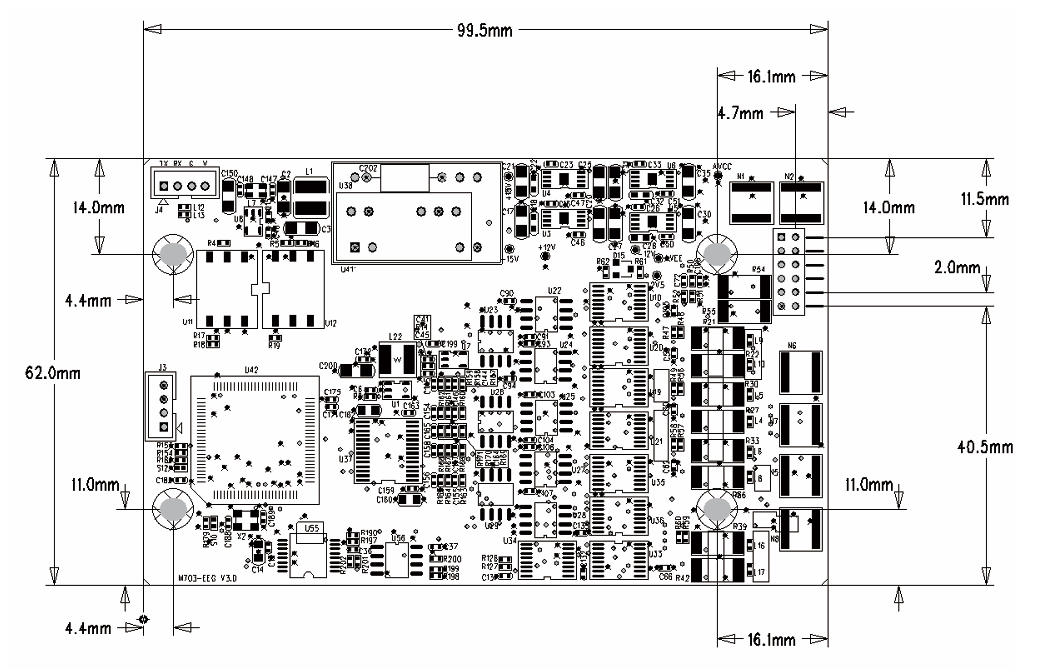

Abmessungen

Die Leiterplattenabmessungen sind in Millimetern angegeben.

Schnittstelle

Definition der J2 FPC-Schnittstelle

Pin Digitale	Funktionssymbol	Funktionserklärung
1	EEG1+	Kanal 1 mit EEG Vorwärteingang
2	EEG1-	Kanal 1 mit EEG negativem Eingang
3	EEG2+	Kanal 2 mit EEG Vorwärteingang
4	EEG2-	Kanal 2 mit EEG negativem Eingang
5	EEG3+	Kanal 3 mit EEG-Vorwärteeingang
6	EEG3-	Kanal 3 mit EEG negativem Eingang
7	EEG4+	Kanal 4 mit EEG Vorwärteingang
8	EEG4-	Kanal 4 mit EEG negativem Eingang
9	GND_Schirmung	Maskenschnittstelle
10	EEG _ Feedback	Feedback-Schnittstelle
11	GND	Masseelektrode
12	Nicht benutzt	Nicht verbunden (reserviert)

Hinweis: J2 bezieht sich auf die Steckdose, an die der Sensor angeschlossen ist.

Definition der J1-Steckdose

Pin Digitale	Funktionssymbol	Funktionserklärung	Bemerkungen
1	TXD	Kommunikationsendgerät (ausgehend)
2	RXD	Kommunikationsendgerät (Empfang)
3	CHGND	Landung
4	DC12V	12V Leistungseingang	+12V

Schematische Darstellung der J1-Steckdose

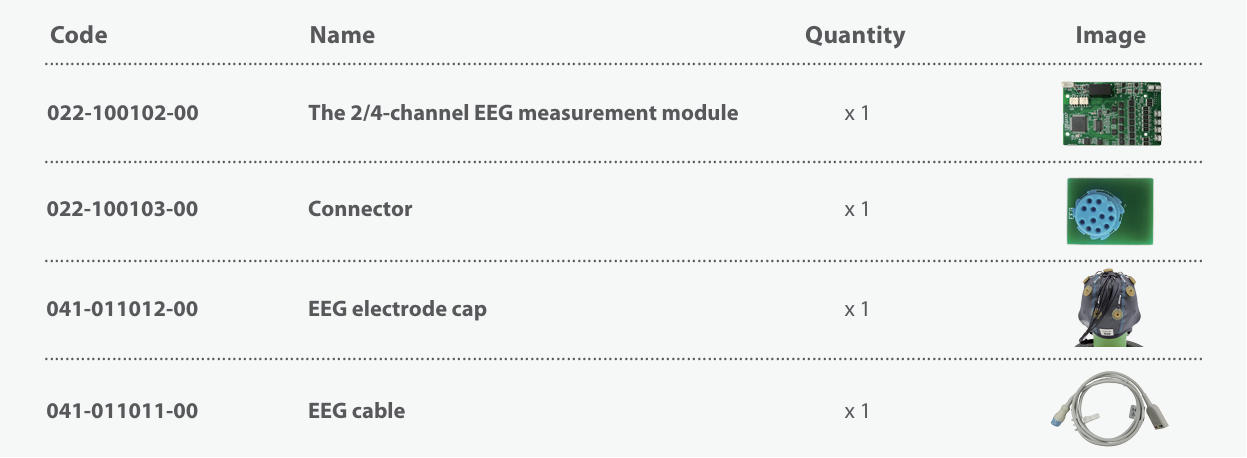

Kaufleitfaden

Downloads

MEEG4C MEEG4 Multiparameter_05
