・Unabhängige IBP-Messung mit vier Kanälen, einschließlich: systolischer, diastolischer, mittlerer Blutdruck, Pulsfrequenzberechnung
・Unterstützung für das Einstellen von IBP-Kanalinformationen
・Unterstützung für die Einstellung der durchschnittlichen IBP-Zeit
・Unterstützt Nullpunktkalibrierung und Kalibriervorgänge für jeden IBP-Kanal
・Unterstützt Filtereinstellungen pro IBP-Kanal

Öffentlichkeitsarbeit

Bereich: 25 ~ 300bpm
Genauigkeit: ±3 bpm
Auflösung: 1bpm

IBP

Bereich: -50 ~ 400mmHg
Genauigkeit: ± 2 mmHg oder ± 1% (je nachdem, was größer ist)
Auflösung: 1mmHg

Anwendbare Sensoren

Empfindlichkeit: 5uV/mmHg
Impedanz:: 300-5000Ω

Compliance

Standard: IEC 60601-2-34:2014

Elektrische Spezifikation

Stromversorgung DC 12V ± 10%
Stromverbrauch ≤5W
Kommunikation TTL, USART
Betriebstemperatur 10°C ~ 40°C (50°F ~ 104°F) Lagertemperatur -20°C ~ 70°C (4°F ~ 158°F)

Stromversorgung und Kommunikationsschnittstelle

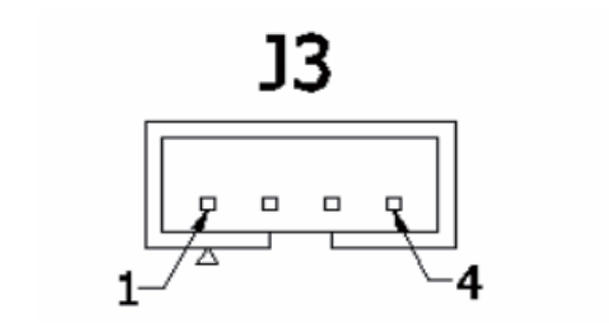

Steckdosenstifte für Strom- und Kommunikationsschnittstellen Definition Diagramm:

Hinweis 1: TXD ist die Daten, die intrusiv von M603 gesendet werden Blutdruckmodul zum Hauptgerät. Auf den TTL-Pegel.

Stromversorgung und Kommunikationsschnittstelle

Die Sensorschnittstellenbuchsen-Pins sind wie folgt definiert:

 Hinweis: Der Sensor hat vier Schnittstellen: J1, J2, J4, J5, Und ihre Pin-Definitionen sind identisch.

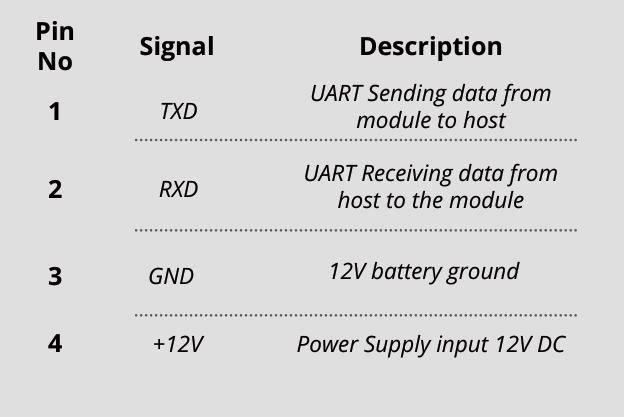

Steckdose für Strom- und Kommunikationsschnittstelle Die Pins sind wie folgt definiert:

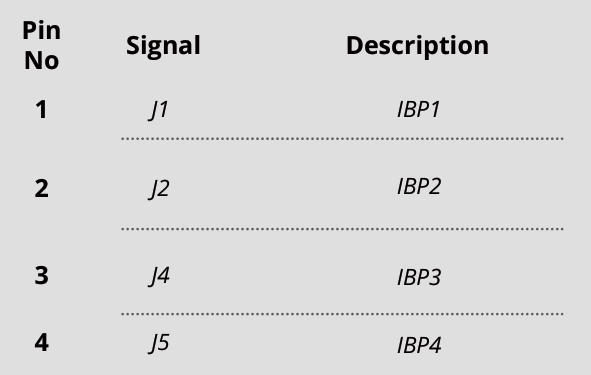

Die Sensorschnittstelle entspricht einer invasiven Die Druckkanäle sind wie folgt:

Sensorschnittstelle Sockel Pin Definition Diagramm:

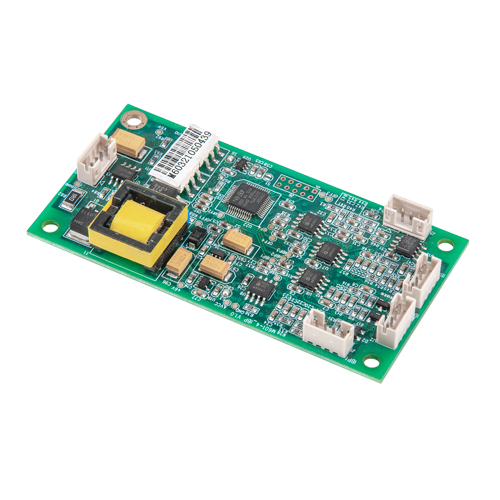

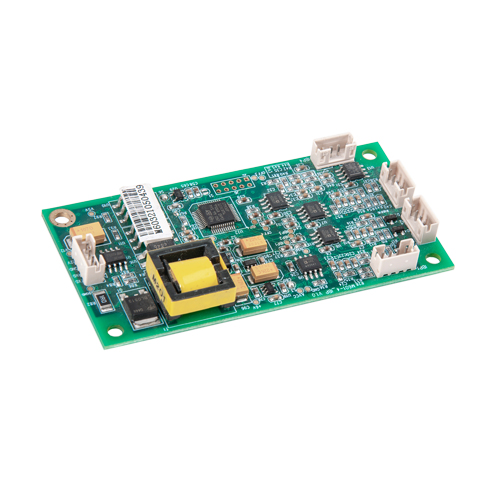

M4IBP invasiver Blutdruck_04
