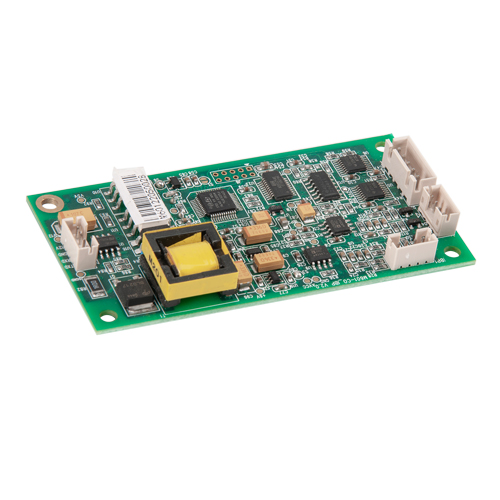

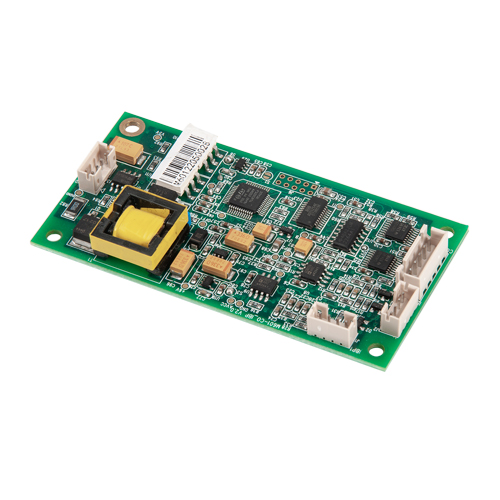

・MESSUNG DES HERZAUSGEBSTANDS IN EINEM KANAL
・12 Berechnungen der hämodynamischen Parameter nach Eingabe der relevanten Parameter
・Unterstützt Ti-bezogene Informationseinstellungen
・Unterstützt die Einstellung des Schwimmrohrkoeffizienten
・Unterstützung bei der Einstellung von CO-Messzeitintervallen
・Zwei unabhängige IBP-Messkanäle, einschließlich: systolischer, diastolischer, mittlerer Blutdruck, Pulsfrequenzberechnung
・Unterstützung für das Einstellen von IBP-Kanalinformationen
・Unterstützung für die Einstellung der durchschnittlichen IBP-Zeit
・Unterstützt Nullpunktkalibrierung und Kalibriervorgänge für jeden IBP-Kanal
・Unterstützt Filtereinstellungen pro IBP-Kanal

Öffentlichkeitsarbeit

Bereich: 25 ~ 300bpm
Genauigkeit: ±3 bpm oder ±2% (je nachdem, welches größer ist)
Auflösung: 1bpm

IBP

Bereich: -50 ~ 350mmHg
Genauigkeit: ± 2 mmHg oder ± 1% (je nachdem, was größer ist)
Auflösung: 1mmHg

Tuberkulose

Bereich: 23.0~45.0°C
Genauigkeit: ±0.5°C
Auflösung: 0.1°C

Ti

Bereich: -1.0~27.0°C
Genauigkeit: ±0.5°C
Auflösung: 0.1°C

CO

Bereich: 0.20 ~ 20.00 L/Min
Genauigkeit: ±0.2L/Min oder ±5% (je nachdem, welches größer ist) Auflösung: 0.01L/Min

Compliance

Standard: IEC 60601-2-34:2014

Elektrische Spezifikation

Stromversorgung DC 12V ± 10%
Stromverbrauch ≤5W
Kommunikation TTL, USART
Betriebstemperatur 10°C ~ 40°C (50°F ~ 113°F) Lagertemperatur -20°C ~ 55°C (4°F ~ 131°F)

Anforderungen an die Sensorkennlinie

IBP-Sensor                             CO-Sensor/Tb
Empfindlichkeit: 5uv/mmHg/V Empfindlichkeit: 520Ω/℃
Impedanz: 300-5000 Ω Nennwiderstand: 14 kΩ

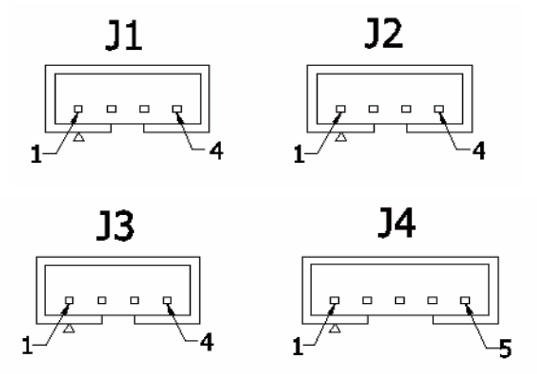

Modulschnittstelle Steckdosenpindefinition

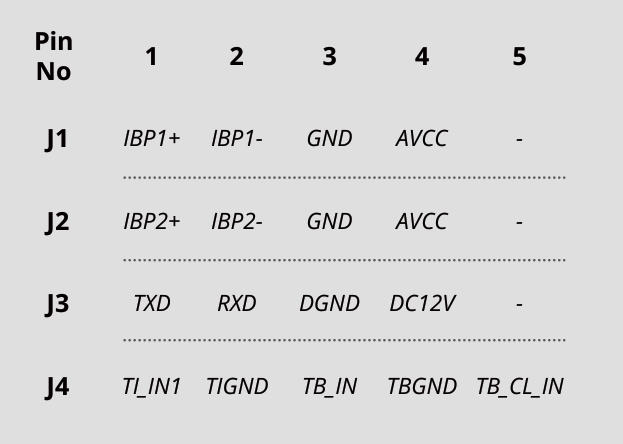

Die Pin Definition ist in der folgenden Tabelle dargestellt:

Anmerkung: 1. TXD sind die Daten, die das CO/IBP-Modul im TTL-Level-Modus an den Host sendet.

2. Die Steckdosen J1, J2 und J3 verwenden die 2,0-Pitch-Spezifikation und die J4-Steckdosen verwenden die 2,54-Pitch-Spezifikation.

Beschreibung der Module und externen Steckverbinder

IBP1 Signaleingangsschnittstelle

J1 ist ein 4Pin-Anschlussport, von denen zwei Druckausgangsklemmen IBP1+ und IBP1- sind, beachten Sie Polarität der Signalanschlüsse; Die anderen beiden sind Gleichstromversorgung.

IBP2 Signaleingangsschnittstelle

J2 ist ein 4Pin-Anschlussport, von denen zwei Druckausgangsklemmen IBP2+ und IBP2- sind, Hinweis Polarität der Signalanschlüsse; Die anderen beiden sind Gleichstromversorgung.

Schnittstelle zum digitalen Signaleingang und zum Leistungseingang

J3 ist eine 4-Pin-Verbindungsschnittstelle, von denen zwei serielle Transceiver TXD und RXD sind, TTL-Pegel; Die anderen beiden sind Gleichstromversorgungseingänge.

CO-Signaleingangsschnittstelle

J4 ist der 5-Pin-Anschlussport, wobei 1 und 2 die Injektionstemperatursignalanschlüsse sind und 3 und 4 Blut sind Temperatursignalanschluss, 5 ist der Eingang des Temperaturkalibriersignals, 2 und 4 sind zwei Masse Terminals (üblich).
