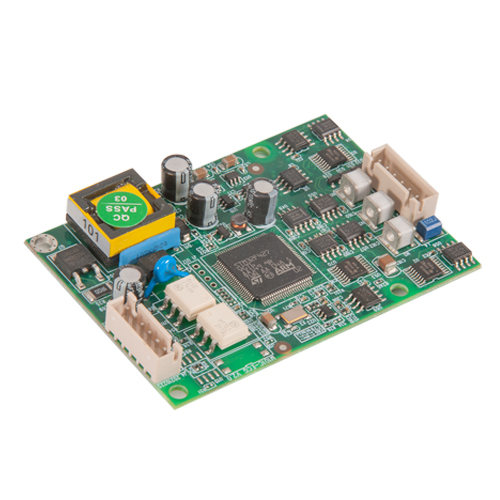

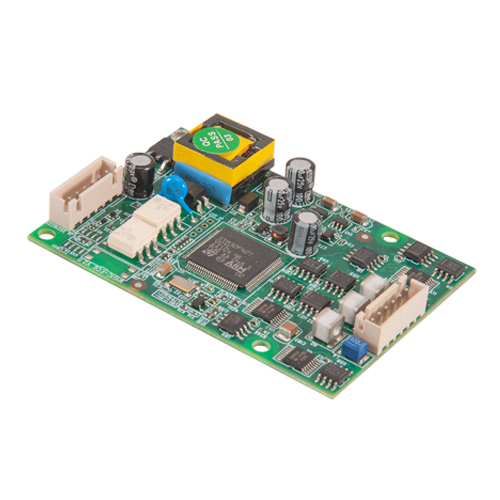

・Mit 3-Leitungs-EKG-Überwachungsfunktion
・Patientenmodell: Erwachsene, Kinder und Neugeborene
・26 Funktionen zur Arrhythmie-Analyse, validiert durch MIT und AHA Datenbanken, standardisierte EC57 Tests
・Vier Messmodi sind verfügbar: Diagnostik, Monitoring, Schwierigste und Operation
・Diagnose-Modus: Filterbereich 0.05Hz ~ 130hz
・ Überwachungsmodus: Filterbereich von 0,5Hz bis 40hz
・ Härtester Modus: Filterbereich von 5hz bis 20hz
・ Operationsmodus: Filterbereich 1hz ~ 25hz
・EKG-Kalibrierung: Geben Sie 1 mV Standardspannung ein, um die Wellenformamplitude aufzuzeichnen
・Verstärkungseinstellung: passt die Amplitude der EKG-Wellenform an
・Notch-Modus: 50Hz, 60Hz, 50/60Hz und Notch-Modus-Befehle können ausgewählt werden
Datenbanken QRS-Sensitivität
Wellenerkennung/
Q Se Positive Vorhersage
Grad des QRS-Komplexes
Erkennung/Q+P Raumempfindlichkeit
Früherkennung/
V Se Früherkennung
Genauigkeitsrate
/V+P Falsch-positiver Rate
Früherkennung
/V FPR MIT 99.60% 99.72% 92.0% 92.5% 0.52% Aha 99.66% 99.91% 90.0% 89.31% 0.638%

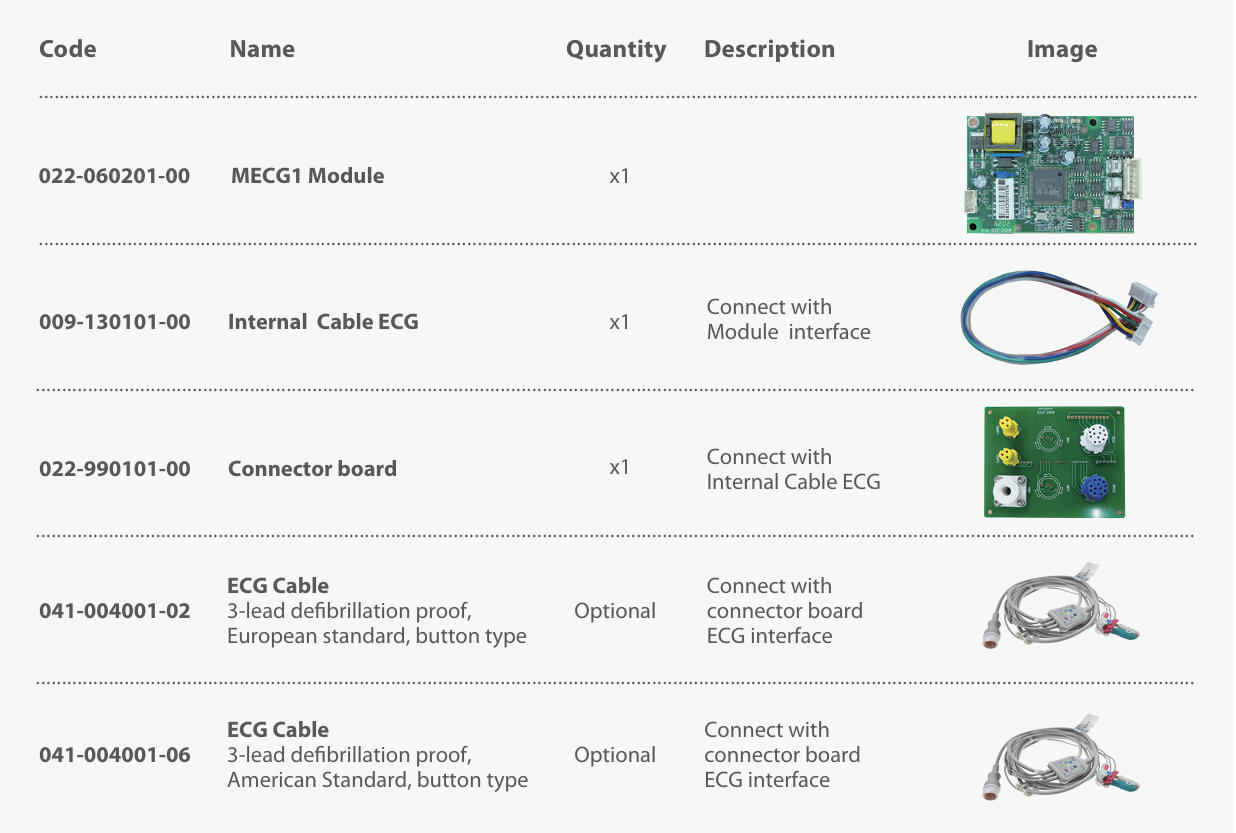

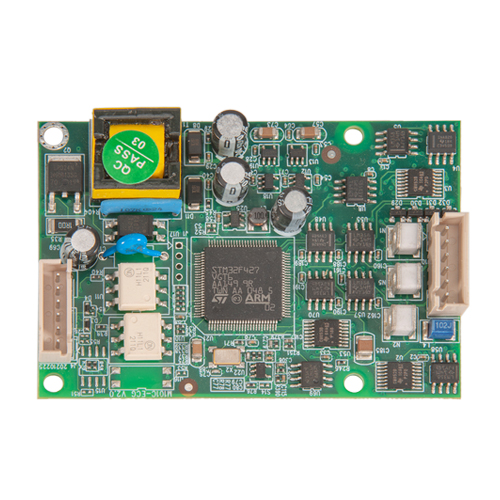

Die Leiterplattenabmessungen sind in Millimetern angegeben.
ANMERKUNG 1: TXD ist das EKG-Modul, das an Der Host befindet sich im TTL-Level-Modus.

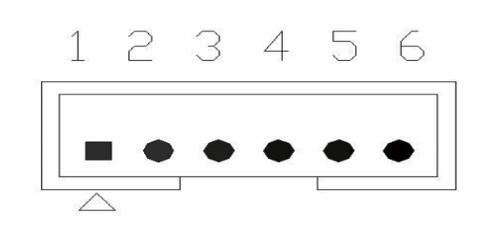

Die Leitungseingangsschnittstelle J10 ist wie folgt definiert, Der Steckdosenabstand beträgt 2,54 mm:
Schematische Darstellung der Position der Leiter Die Elektrode sieht wie folgt aus:

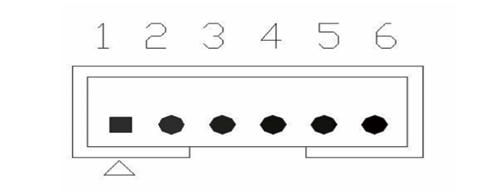

Steckdose für Strom- und Kommunikationsschnittstelle J4 Die Pins sind wie folgt definiert:
MECG1 Einzelleitung ECG_06.pdf
