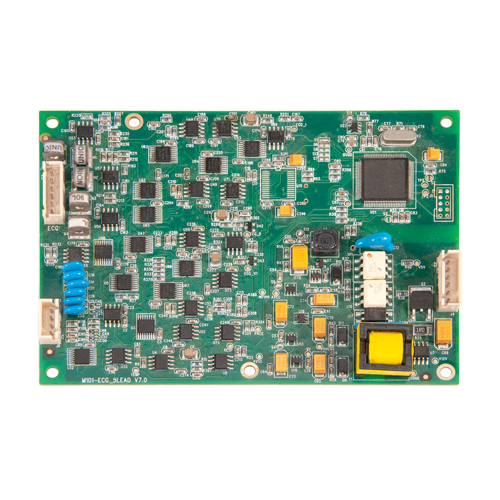

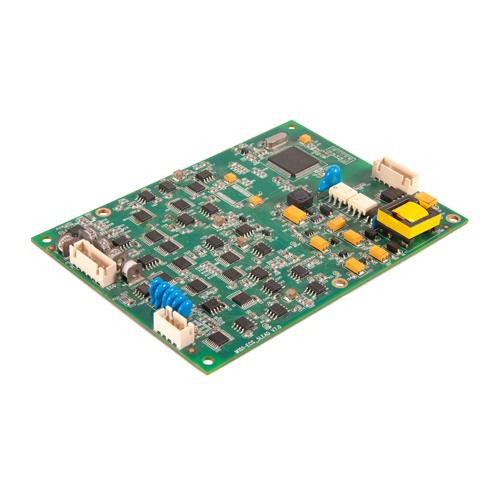

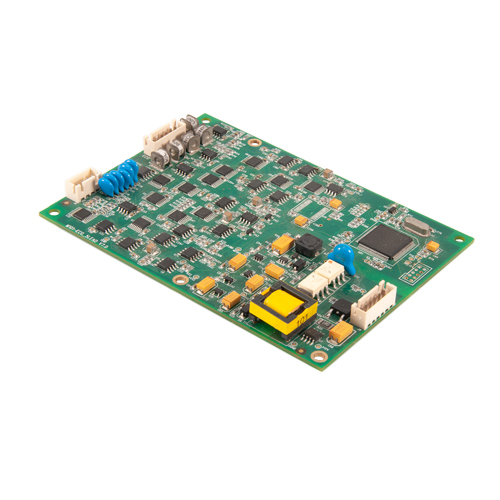

・Mit 3/5-Ableitungs-Elektrokardiogramm, 1 Atmung, 2 Temperaturüberwachung
・Patientenmodell: Erwachsene, Kinder und Neugeborene
・Einzigartige EKG-Analysefunktion, validiert durch MIT, AHA-Datenbank, standardisierter EC57 Test
・Die Messergebnisse umfassen Herzfrequenz, Körpertemperatur, Atmung und ST-Segment-Offset-Werte der Kanäle I, II, V1
・Vier Messmodi sind verfügbar: Diagnostik, Monitoring, Schwierigste und Operation
・Diagnose-Modus: Filterbereich 0.05Hz ~ 130hz
・Überwachungsmodus: Filterbereich von 0,5Hz bis 40hz
・Härtester Modus: Filterbereich von 5hz bis 20hz
・ Operationsmodus: Filterbereich 1hz ~ 25hz
・EKG-Kalibrierung: Geben Sie 1 mV Standardspannung ein, um die Wellenformamplitude aufzuzeichnen
・Verstärkungseinstellung: Passen Sie die Amplitude der EKG-Wellenform und der Atemwellenform an
・Herzfrequenzberechnungskanal: Herzfrequenz I, II, V1 kann als Herzfrequenzberechnungskanal ausgewählt oder als eigenständige Option eingestellt werden
・Ableitungseinstellungen: Ableitung I, Ableitung II, Ableitung AVL, Ableitung AVR, Ableitung AVF wählbar als Signale für Kanal I und Kanal II
・Notch-Modus: 50Hz, 60Hz, 50/60Hz und Notch-Modus-Befehle können ausgewählt werden

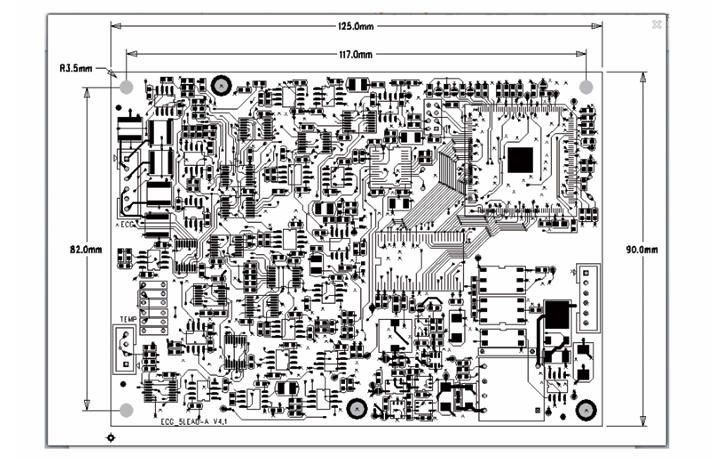

Die Leiterplattenabmessungen sind in Millimetern angegeben.

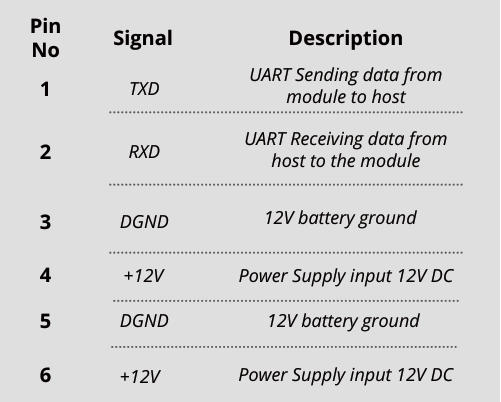

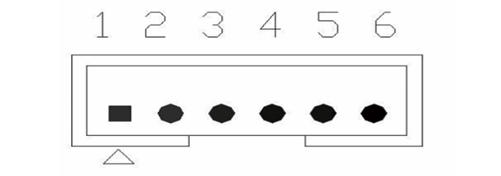

Steckdosenstifte für Strom- und Kommunikationsschnittstellen Definitionsdiagramm (Anmerkung: Die Pins 4 und 6 sind Der gleiche Eingang, die Pins 3 und 5 haben den gleichen Eingang), Zwischen den Buchsen Abstand 2,54 mm:
Steckdose für Strom- und Kommunikationsschnittstelle J4 Die Pins sind wie folgt definiert:
Die Leitungseingangsschnittstelle J10 ist wie folgt definiert, Der Steckdosenabstand beträgt 2,54 mm:

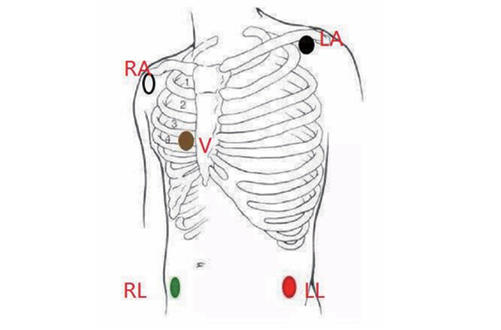

Schematische Darstellung der Position der Leiter Die Elektrode sieht wie folgt aus:

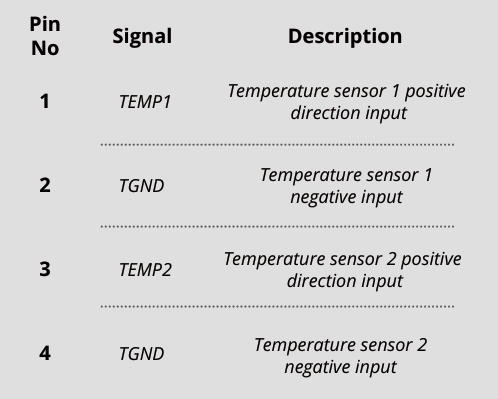

Die Temperaturfühlerschnittstelle J8 ist definiert als Wie folgt mit einem Steckdosenabstand von 2,54 mm:

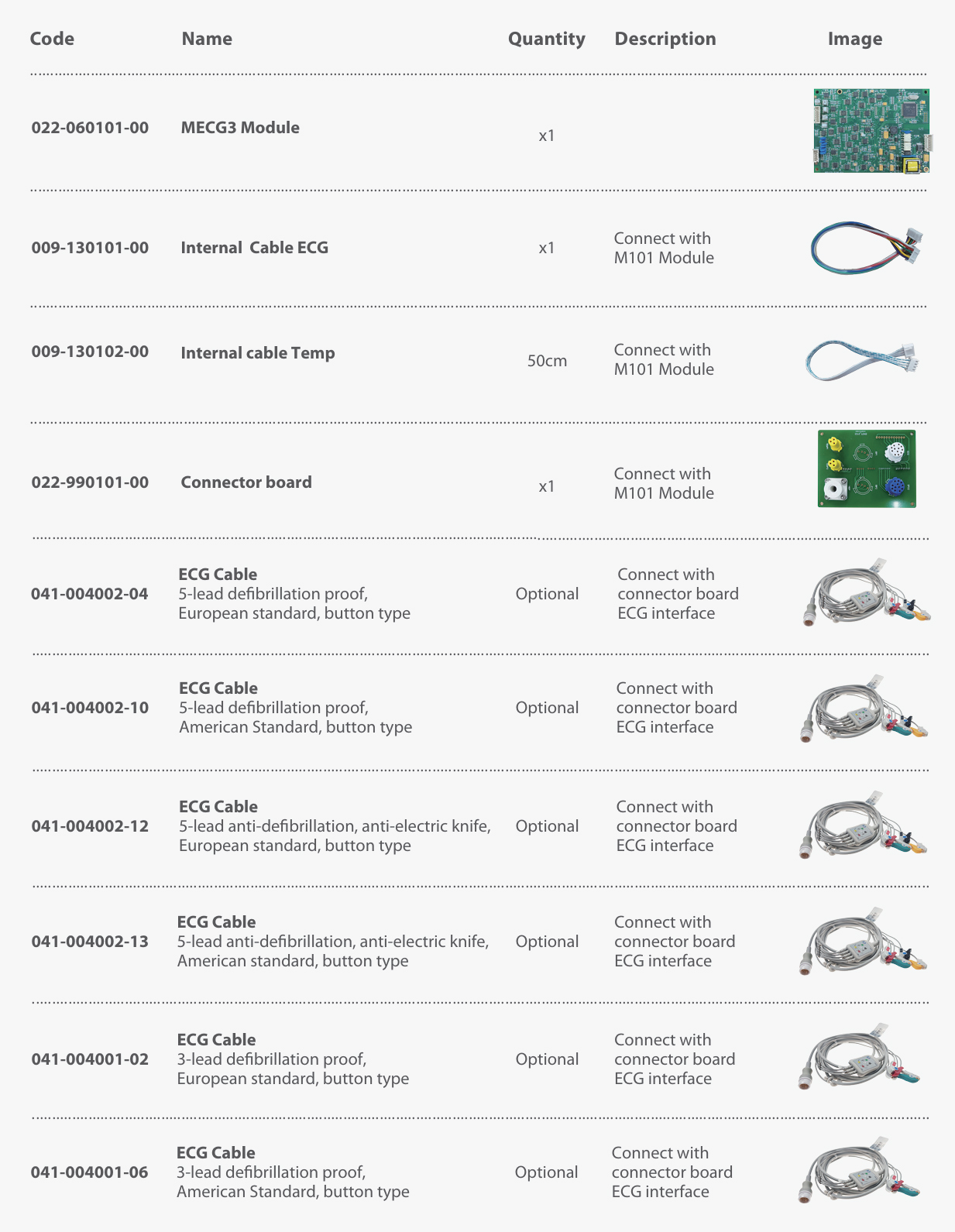

MECG3 3 5 Ableitung ECG_05.pdf
