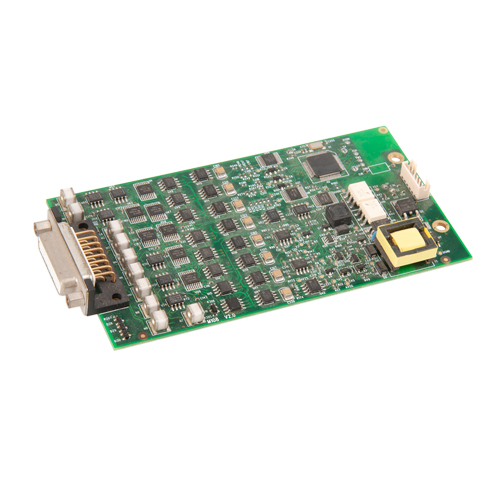

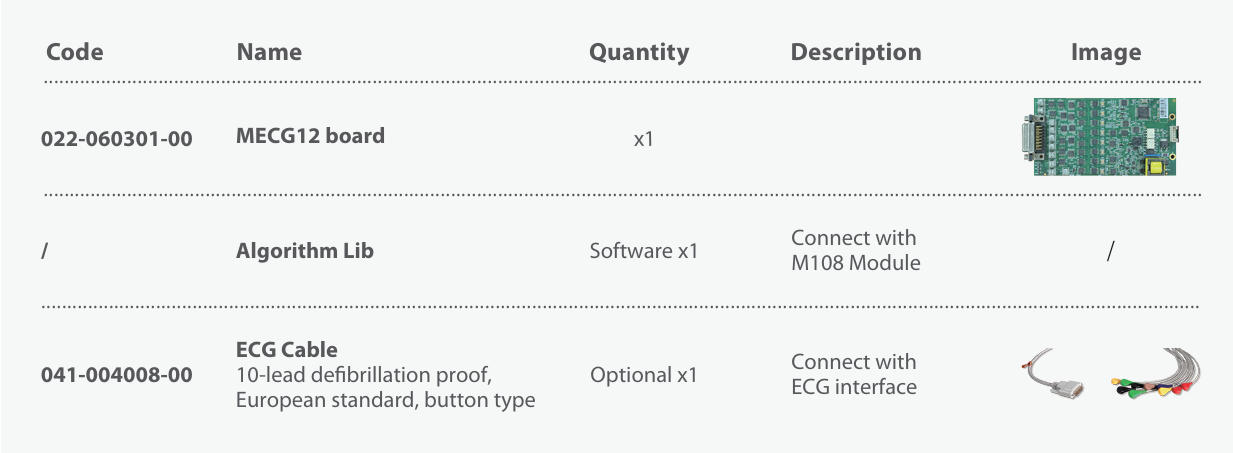

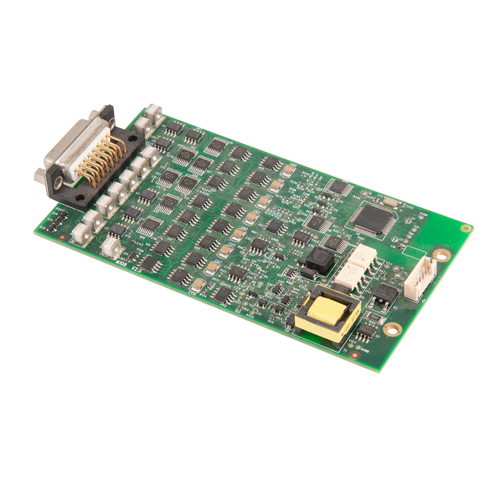

・Mit 12 Ableitungen EKG-Wellenform-Anzeige
・MIT einzigartigen EKG-Analysefunktionen, validiert durch die MIT-Datenbank und die CSE-Datenbank
・Unterstützt 255 Hilfsdiagnosen wie Arrhythmie, Leitungsblock, Myokardinfarkt und ventrikuläre Hypertrophie.
・Filtermodus frei umschaltbar
・ Tiefpassfilter: 70Hz, 100Hz, 150Hz
・ Hochpassfilter: 0,05 Hz, 0,1 Hz, 0,2 Hz, 0,5 Hz
・EMG-Filter: 25Hz, 35Hz, 45Hz
・Wechselstromfilter: 50Hz, 60Hz, geschlossen

・ EKG-Kalibrierungsfunktion: Eingeben Sie 1mv Standardspannung, um die Amplitude der Wellenform aufzuzeichnen, Genauigkeit ±5%
・Verstärkungseinstellung: passt die Amplitude der EKG-Wellenform an
・Notch Modus: Sie können die Befehle 50Hz, 60Hz und Notch Modus deaktivieren.
・Verknüpfungserkennung: Identifizieren und beurteilen Sie den Status der Elektrodenleitung
・Tipps für Kanalüberlastung
・Herzfrequenzberechnung: Automatische Umschaltung der Berechnungskanäle entsprechend dem Status
・Intelligente Beurteilungs- und Stimulationserkennungsfunktion
・Unterstützt charakteristische Intervallmessungen von EKG-Wellenformen: einschließlich PR-Intervall, QRS-Intervall, QT-Intervall, QTC, P-Achse, elektrische QRS-Achse, T-Achsenmessungen sowie RV5- und SV1-Amplitudenmessungen
・Unterstützt die Bereitstellung druckbarer diagnostischer Analyseergebnisse: einschließlich Arrhythmie, Leitungsblock, Myokardinfarkt, STT-Veränderung, ventrikuläre Hypertrophie, Vorhofvergrößerung, elektrische Achsenverschiebung
Und die Diagnose verschiedener anderer Herzerkrankungen

Elektrokardiogramm

Bereich 0,15mV-5,5mV
Genauigkeit nicht definiert
Auflösung 2,36 UV/LSB
Leitungstyp 12 Leitungen: I, II, III, AVR, AVL, AVF, V1, V2, V3, V4, V5, V6

HR

Bereich 15 ~ 350bpm
Genauigkeit ± 1 bpm
Auflösung 1bpm

Betriebsumgebung

Stromversorgung DC. 12V ± 5%
Stromverbrauch ≤3W
Kommunikation TTL, USART
Betriebstemperatur 0°C ~ 70°C Lagertemperatur -40°C ~ 70°C

Compliance

Norm IEC 60601-2-27:2011               AAMI EC57:2012/(R) 2020

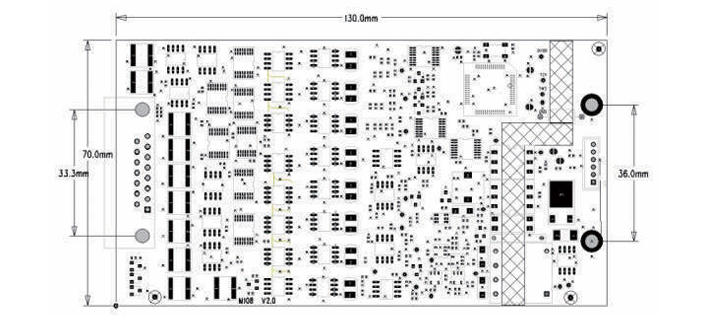

 Die Leiterplattenabmessungen sind in Millimetern angegeben.

Stromversorgung und Kommunikationsschnittstelle

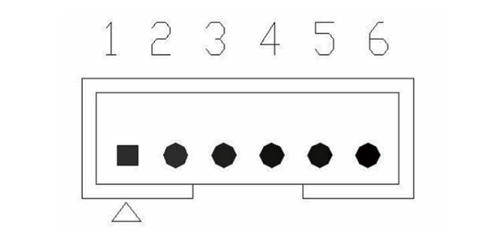

Steckdosenstifte für Strom- und Kommunikationsschnittstellen Definitionsdiagramm (Anmerkung: Die Pins 1 und 2 sind Der gleiche Eingang, die Pins 3 und 4 sind der gleiche Eingang):

Anmerkung 1: TXD ist die Daten, die vom M108-Modul gesendet werden Zu dem Besitzer. ANMERKUNG 2: Der Abstand der Stifte der J4-Buchse beträgt 2,0 mm

Steckdose für Strom- und Kommunikationsschnittstelle J4 Die Pins sind wie folgt definiert:

MECG12 12 Leitungen ECG_05.pdf
