・Mit Pulsoxymetrie, Pulsfrequenz, Perfusionsindex und Variationsindex-Überwachungsfunktion
・Patientenmodell: Erwachsene, Kinder und Neugeborene
・Betriebszustand des Echtzeitübertragungsmoduls: Hardwarezustand, Softwarezustand und Sensorzustand
・Mit der Funktion, die durchschnittliche Zeit der Berechnungsparameter einzustellen, um die Antwortzeit verschiedener Berechnungsparameter zu erhalten
・Genaue und zuverlässige Messungen, wenn der Blutperfusionsindex so niedrig wie 0,075% ist, für chirurgische und Intensivstationsanwendungen
・Verwenden Sie fortschrittliche Anti-Bewegungs-Algorithmen, starke Anti-Bewegungs-Leistung

SPO2

Bereich: 0 ~ 100%
Genauigkeit: ±2% (70% ~ 100%)
                  Undefiniert (0 ~ 69%)
Auflösung: 1%

Öffentlichkeitsarbeit

Bereich: 25 ~ 300bpm
Genauigkeit: ±3 bpm
Auflösung: 1bpm

PI

Bereich: 0 ~ 20%
Genauigkeit: nicht definiert
Auflösung: 0,001%

PVI

Reichweite: 100%
Genauigkeit: nicht definiert
Auflösung: 1%

Elektrische Spezifikation

Stromversorgung DC. 12 V ± 10%
Stromverbrauch ≤2W
Kommunikation TTL, USART
Betriebstemperatur 0°C ~ 70°C Lagertemperatur -40°C ~ 70°C

Compliance

Norm ISO 80601-2-61:2017
                           IEC 60601-1-2:2014

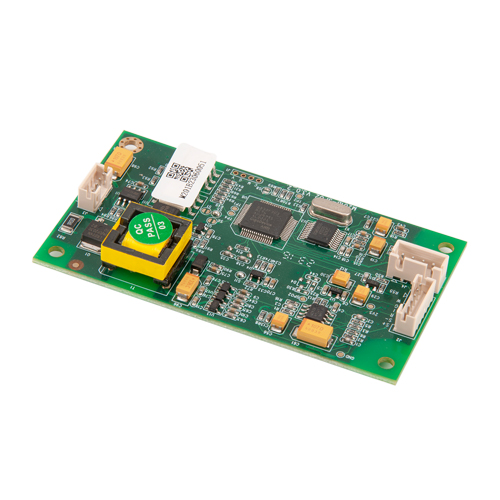

Abbildung 1 SpO2-Leiterplatte in Draufsicht

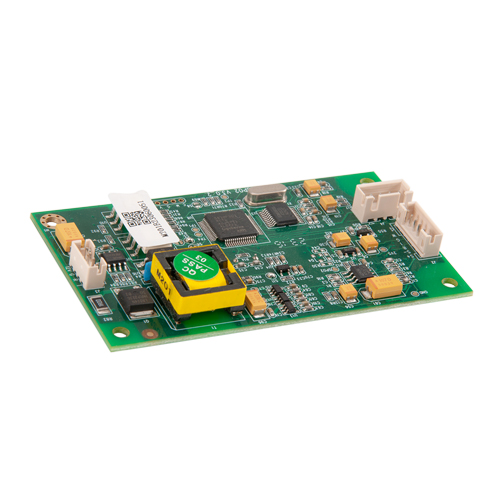

Abbildung 2 Vorderansicht der SpO2-Platte

 Stromversorgung und Kommunikationsschnittstelle

 Anmerkung 1: TXD ist LowPulseStr Blutsauerstoffmodul zum Host, in TTL-Pegel-Modus. ANMERKUNG 2: PIN-Abstand beträgt 2,0 mm

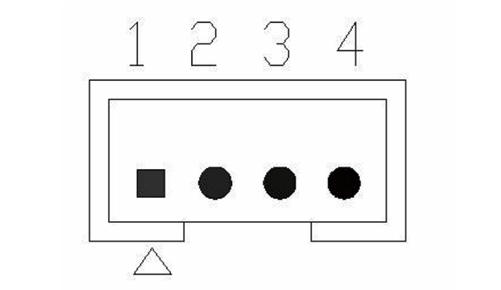

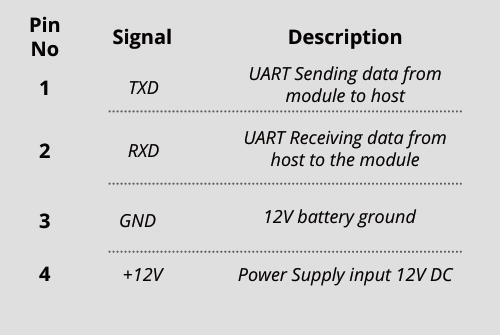

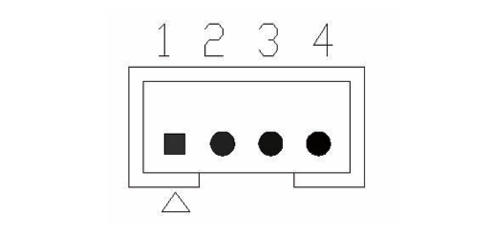

PIN-Definition für Stromversorgung und Kommunikation Die Schnittstellenbuchse (J3) ist wie folgt:

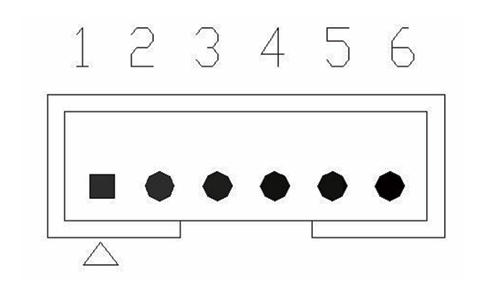

Schnittstelle für SpO2 Sonde

ANMERKUNG 1: PIN-Abstand beträgt 2,0 mm

Temperaturfühlerschnittstelle

ANMERKUNG 1: Der PIN-Abstand beträgt 2,54 mm

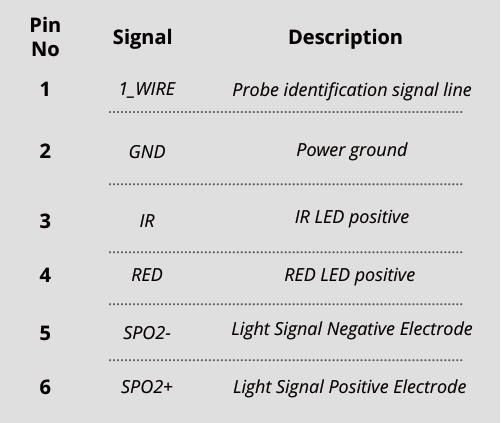

PIN-Definition für SpO2-Schnittstellenbuchse (J2) wie folgt:

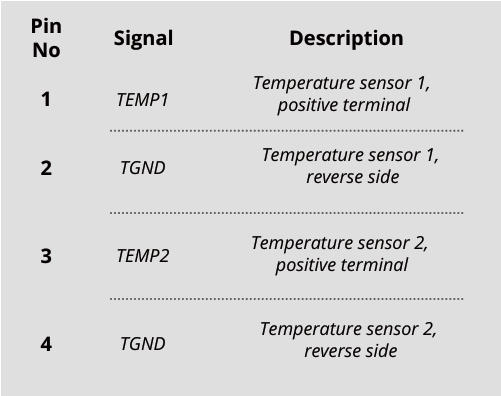

Temperaturfühler-Schnittstellenbuchse (J4) Pin Wie folgt definiert:

MISPO2 Puls arterielle Sauerstoffsättigung_04.pdf
