・ Mit Pulsoxymetrie und Pulsfrequenzüberwachung
・Mit systolischen, diastolischen und mittleren Blutdrucküberwachungsfunktionen
・Mit 12-Ableitungs-EKG, 3/5-Ableitungs-EKG, 1 Atmung, 2 Temperaturüberwachung
・Erhältlich in drei Patientenmodi für Erwachsene, Kinder und Neugeborene
・Die Dicke des Moduls beträgt nur 25 mm, exquisit und kompakt
・Die Blutsauerstoffüberwachung ist genau und zuverlässig, wenn der Perfusionsindex so niedrig wie 0,075% ist, um Anwendungen in der Chirurgie und Intensivstation zu erfüllen
・Sowohl Blutsauerstoff als auch Blutdruck verwenden fortschrittliche Algorithmen, mit Anti-Bewegungsstörung und schwacher Signalmessleistung
・Blutdruckmessung in drei Modi: manuell, automatisch und kontinuierlich
・Blutdruckmessung mit Hardware und Software Doppelte Überspannungsschutzfunktion Doppelte Überschreitungsschutz für Blutdruckmessung (Modul-Überschreitungsschutz, Bereitstellung eines Timing-Triggeranschlusses für den Host-Computer)
・Die Messergebnisse des EKG-Messbereichs umfassen Herzfrequenz, Körpertemperatur, Atmung sowie die ST-Segment-Offset-Werte der Kanäle I, II, V1
・EKG-Messungen haben diagnostische, überwachte, schwierigste und chirurgische Modi
・Die Ergebnisse der EKG-diagnostischen Analyse umfassen Arrhythmie, Leitungsblock, Myokardinfarkt, STT-Veränderungen, ventrikuläre Hypertrophie, Vorhofvergrößerung, elektrische Achsenverschiebung und andere Herzerkrankungen

Elektrokardiogramm

Bereich 0.15mV-5.5mV
Genauigkeit nicht definiert
Auflösung 2,36 UV/LSB
Elektrodenleitung Typ EAD 3: I oder II oder III
                    5 Ableitungen: I, II, III, AVR, AVL, AVF, V1
                    12 Ableitungen: I, II, III, AVR, AVL, AVF, V1, V2, V3, V4, V5, V6

RR

Bereich 0 ~ 120rpm
Genauigkeit 15-120rpm: ±2rpm oder ±2%;
                                  Undefiniert (< 15 U/min)
Basiswiderstand 500-2000 Ω
Variabler Widerstand 0,2-3,0 Ω

HR

Reichweite für Erwachsene: 15~300bpm
                    Kinder/Neugeborene: 15~350bpm
Genauigkeit ± 1 bpm
Auflösung 1bpm

SPO2

Bereich 0 ~ 100%
Genauigkeit ± 2% (70% ~ 100%) Nicht bestimmt (0 ~ 69%)
Auflösung 1%

NIBP

Druckbereich 0-300mmHg
Druckgenauigkeit ± 2 mmHg oder ± 1%
                                (je nachdem, welches größer ist)

Auflösung 1mmHg

Systolischer Blutdruckbereich bei Erwachsenen: 40-270mmHg

                               Pädiatrie: 40-235 mmHg

                               Neugeborene: 40-130 mmHg

Diastole Erwachsene: 10-210mmHg

                               Pädiatrie: 10-200mmHg

                               Neugeborene: 10-90mmHg

Durchschnittsbereich für Erwachsene: 20-230mmHg

                                Pädiatrie: 20-225mmHg
                                Neugeborene: 20-100mmHg
Durchschnittliche Abweichung der Genauigkeit < ± 5 mmHg
                                Standardabweichung < 8 mmHg

Öffentlichkeitsarbeit

Bereich 25~300bpm
Genauigkeit ±3 bpm
Auflösung 1bpm

PI

Bereich 0 ~ 20%
Genauigkeit nicht definiert
Auflösung 0,001%

Temperatur

Bereich 0-50°C
Genauigkeit ±0.1°C
Auflösung 0,1 °C

Elektrische Spezifikation

Stromversorgung DC. 12V ± 5%
Stromverbrauch ≤6W
Kommunikation TTL, USART
Betriebstemperatur 0°C ~ 70°C Lagertemperatur -40°C ~ 70°C


Compliance

Norm IEC 60601-2-27:2011 IEC 80601-2-30:2018 DIN EN ISO 81060-1:2012

                        BS EN 1060-3:1997+A2:2009 ISO 80601-2-61:2017 AAMI EC57:2012/(R) 2020

Stromversorgung und Kommunikationsschnittstelle

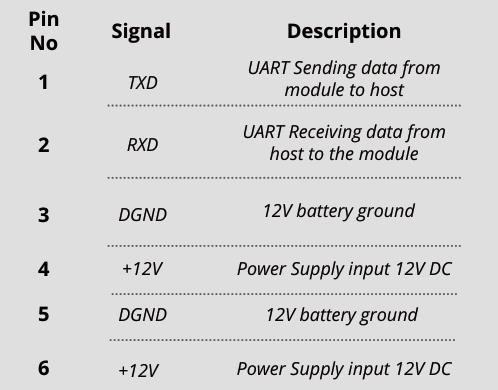

Steckdosenstifte für Strom- und Kommunikationsschnittstellen Definitionsdiagramm (Anmerkung: Die Pins 4 und 6 sind Gleicher Eingang, Pin 3 und 5 sind gleicher Eingang)

Anmerkung 1: TXD ist die Daten, die vom M103-Modul gesendet werden Zu dem Besitzer. ANMERKUNG 2: Der Abstand der Stifte der J1-Buchse beträgt 2,54 mm

Körpertemperatursondenschnittstelle

Die Temperaturfühlerschnittstelle J3 ist definiert als Wie folgt mit einem Steckdosenabstand von 2,54 mm:

EINGABESCHNITTSTELLE FÜR EKG-ABLEITUNG

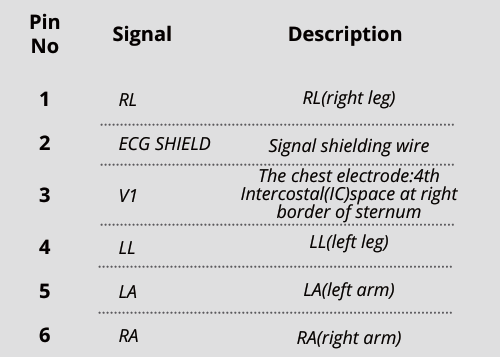

Definition 3/5 Ableitung EKG-Ableitung Eingangsschnittstelle J4 Wie folgt mit einem Abstand der Steckdosenstifte von 2,54 mm:

Steckdose für Strom- und Kommunikationsschnittstelle J1 Die Pins sind wie folgt definiert:

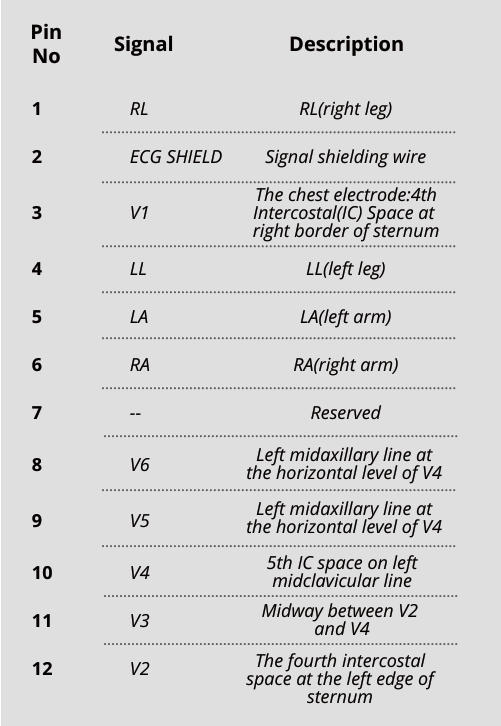

12-Ableitungs-EKG-Ableitungs-Eingangsschnittstelle J4/J10 ist Wie folgt definiert, der Steckdosenstiftabstand ist 2,54 mm:

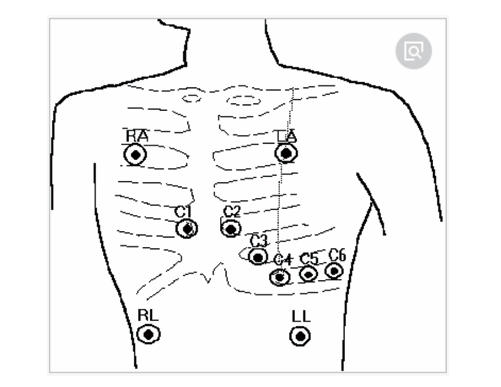

Schematische Darstellung der Position der Leiter Die Elektrode sieht wie folgt aus:

Schnittstelle für SpO2 Sonde

Die Stifte der Sensorschnittstellenbuchse J7 sind definiert als Wie folgt mit einem Steckdosenabstand von 2mm:
