・Es verfügt über Überwachungsfunktionen für systolischen Blutdruck, mittleren Blutdruck, diastolischen Blutdruck, Pulsfrequenz und andere Parameter.
・Drei Messmodi: manuell, automatisch und kontinuierlich.
・Drei Patientenmessmodi: Erwachsene, Kinder und Neugeborene.
・Der Betriebszustand des Moduls wird in Echtzeit übertragen, einschließlich Hardwarezustand, Softwarezustand und Sensorzustand.
・Es verwendet einen einzigartigen Algorithmus mit der Fähigkeit, Bewegungsstörungen und schwachen Signalmessungen zu widerstehen.

・Druckkalibrierungsfunktion: Stellen Sie den Manschettendruckwert kontinuierlich bereit und kalibrieren Sie die Druckgenauigkeit.
・Es verfügt über eine Gasleckerkennungsfunktion, um zu erkennen, ob der Gasweg undicht ist.
・Mit doppeltem Überspannungsschutz (Hardware Überspannungsschutz und Software Überspannungsschutz).
・Doppelter Timeout-Schutz (Modul-Timeout-Schutz, der den Timing-Triggerport des Host-Computers bereitstellt.

SYS

Bereich: Erwachsene: 40 ~ 270bpm
            Kinder: 40~235bpm
            Neugeborene: 40 ~ 130bpm
Genauigkeit: mittlere Abweichung < ± 5 mmHg
               Standardabweichung < ± 8 mmHg

DIA

Bereich: Erwachsene: 10~210bpm
           Kinder: 10~200bpm
            Neugeborene: 10~90bpm
Genauigkeit: mittlere Abweichung < ± 5 mmHg
               Standardabweichung < ± 8 mmHg

Karte

Bereich: Erwachsene: 20 ~ 230bpm
           Kinder: 20~225bpm
            Neugeborene: 20~100bpm

Genauigkeit: mittlere Abweichung < ± 5 mmHg
                Standardabweichung < ± 8 mmHg

Öffentlichkeitsarbeit

Bereich: Erwachsene: 30 ~ 240bpm
           Kinder: 30~240bpm
           Neugeborene: 40 ~ 240 bpm
Genauigkeit: ±2 bpm
Auflösung: 1bpm

Manschettendruck

Bereich: 0 ~ 300mmHg
Genauigkeit: ± 2 mmHg oder ± 1% des Ablesens (je nachdem, welches größer ist)
Auflösung: 1mmHg

Elektrische Spezifikation

Stromversorgung: DC 12V ± 5%
Stromverbrauch: ≤5W
Kommunikation: TTL, USART
Temperatur: Betrieb 0°C ~ 70°C Lagerung -40°C ~ 70°C

Compliance

Norm IEC 80601-2-30:2018          IEC 60601-1-2:2014

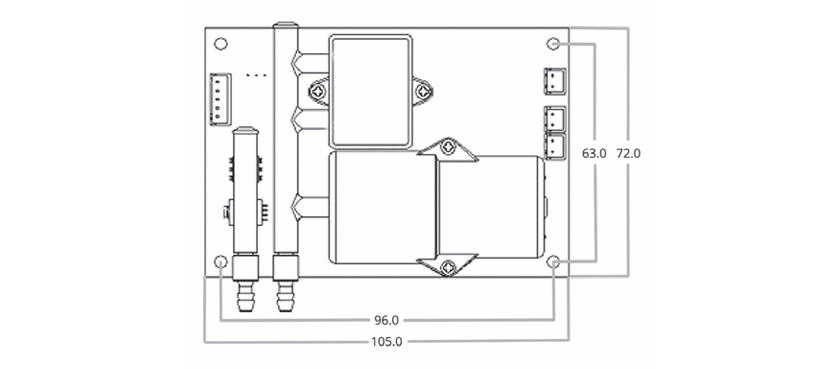

Die Leiterplattenabmessungen sind in Millimetern angegeben.

Stromversorgung und Kommunikationsschnittstelle

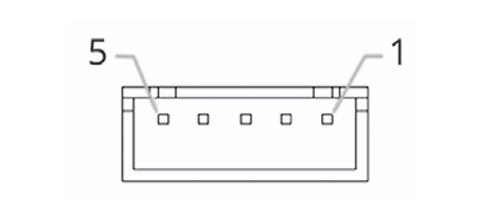

Der nachfolgend dargestellte Steckverbinder J5 dient der Kommunikation und der Stromversorgung. Der Pin 1 ist praktisch durch einen Pfeil auf der Leiterplatte angedeutet.

Die folgende Tabelle zeigt die Pin-Zuordnung dafür Steckverbinder. ANMERKUNG 1: Der TXD-Pin wird verwendet, um von MNIBP/M301 Modul zum Host. Hinweis 2: Der M_RST-Pin ist ein externer Trigger-Pin Zurücksetzen. Ein hoher Pegel setzt das Modul zurück. M_RST Ja TTL-Pegel.

VORRICHTUNG ZUR BLUTTDRUCKMANSCHETE

Zu Auswertungszwecken ist eine wiederverwendbare Erwachsenenmanschette vorgesehen Mit Modulen. Sobald das Modul jedoch gekauft wurde Zur Integration in das Gerät, der Kunde Sie können auch die Manschetten wählen, die bereits qualifiziert sind als Zuverlässig und konform mit lokalen Vorschriften Wo das Endprodukt verwendet wird.

Gasschnittstelle

Optional ist es möglich, einen doppelten Luftanschluss zu verwenden, um eine bessere Entstörung zu erzielen. Der einzelne Gaskreismodus kann auch sein Wählen Sie für ein kompakteres Design und einfach zu bedienende Verbindungen.

MNIBP nicht-invasives Blutdruckmodul_04.pdf
