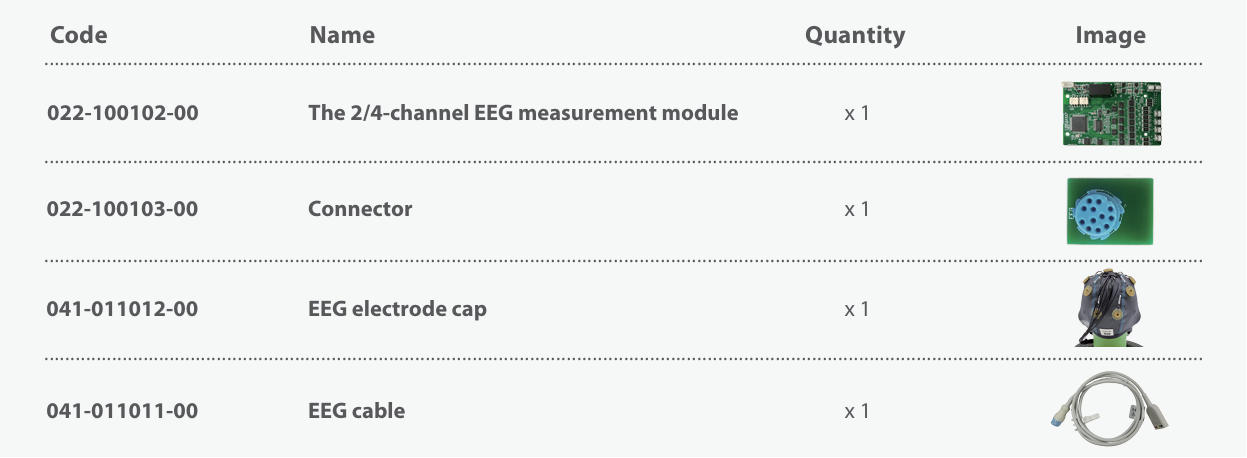

・Las formas de onda del EEG 2/4 se midieron en tiempo real.

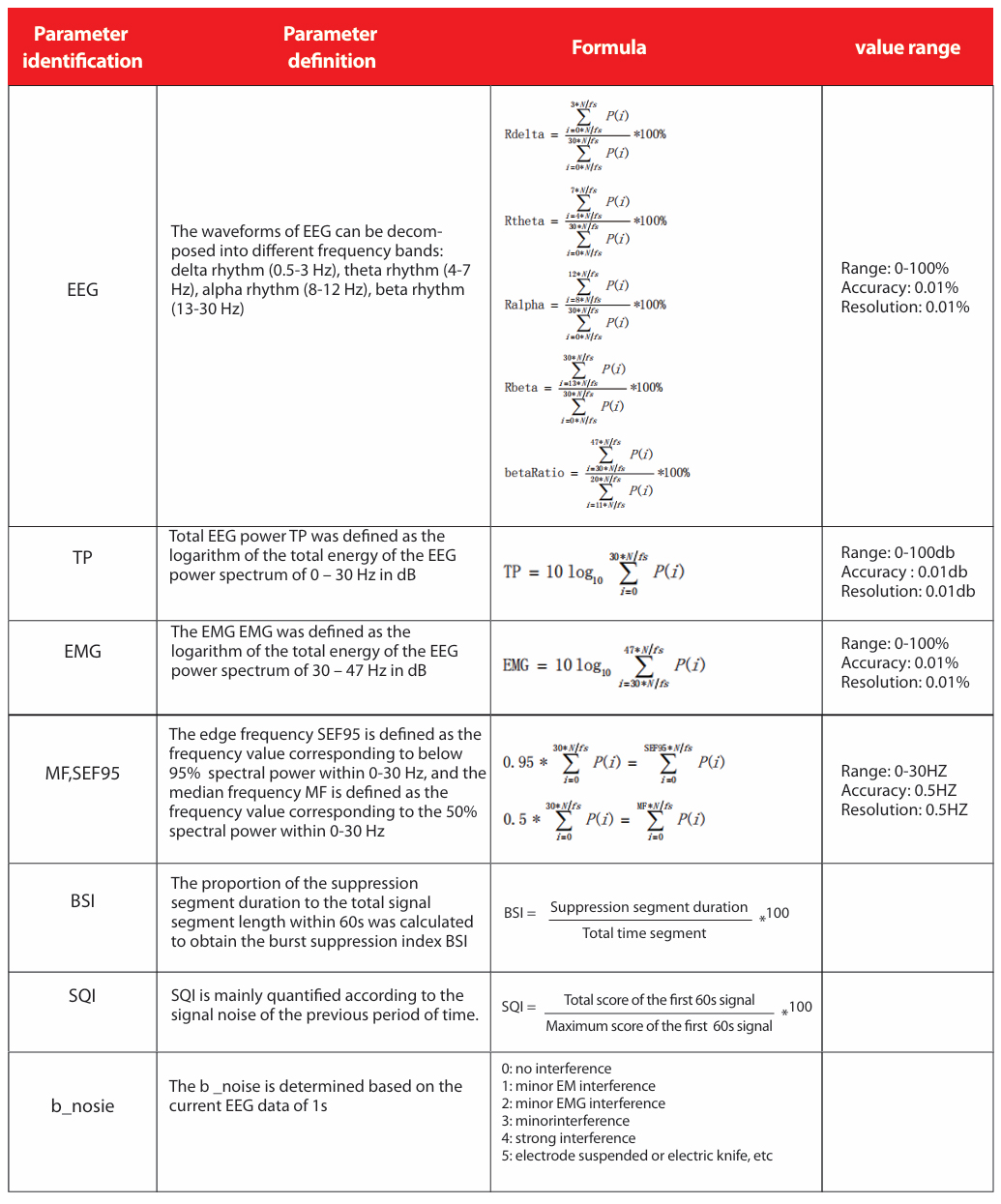

・Transmisión en tiempo real de parámetros del espectro de potencia calculados a partir de señales de EEG.
・El índice de calidad de la señal se calcula y la calidad de la señal se evalúa en tiempo real a partir de la señal EEG.
・El tiempo medio de los parámetros calculados establece la función para obtener diferentes tiempos de respuesta para los parámetros calculados.
・Fuente de alimentación de 12V DC, el sistema adopta fuente de alimentación de DC/DC para cumplir con los requisitos de aislamiento de seguridad.

Rango de señal de entrada: +/-1000uV                                Tensión de desplazamiento de corriente continua > +/- 400 mV

Relación de rechazo de modo común > 105 dB                           Corriente de alquiler < 10 uA

Ruido de entrada < 1 uV RMS (1-30 Hz)                           Protección de entrada: 2kV

Impedancia de entrada > 20M (10Hz)

Especificaciones eléctricas

Fuente de alimentación DC. 12V ± 5%
Consumo de energía ≤3W
Comunicaciones TTL, USART
Temperatura de funcionamiento 0°C ~ 70°C Temperatura de almacenamiento -40°C ~ 70°C
Humedad 5% ~ 95% (sin condensación) Almacenamiento: 5% ~ 95% (sin condensación)


Cumplimiento

Estándar IEC80601-2-26:2019

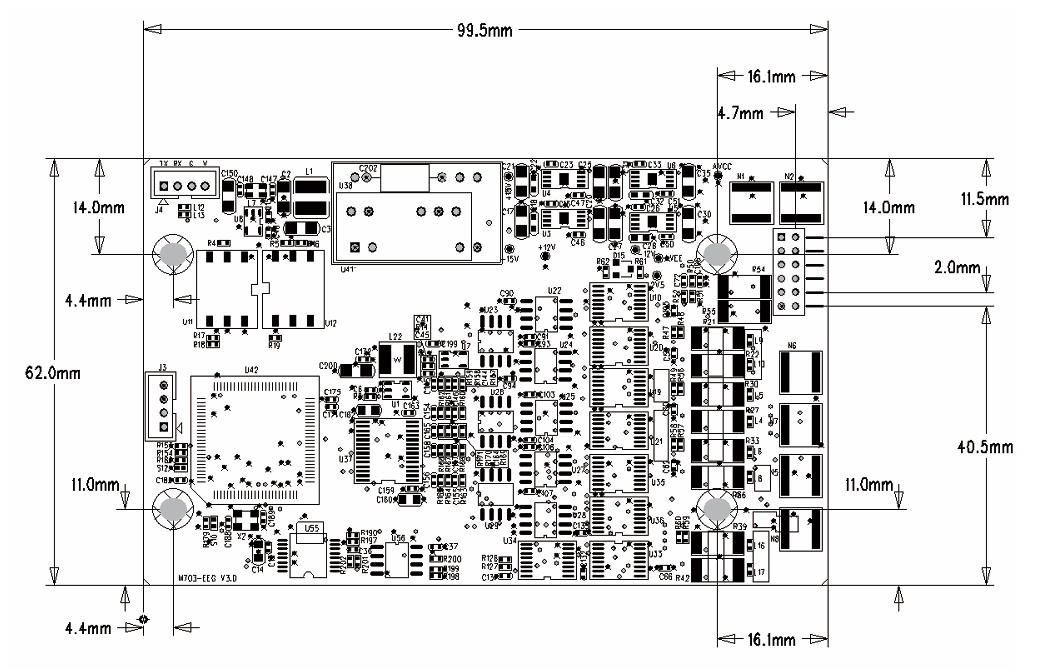

 Las dimensiones de la placa se expresan en milímetros.

Definición de la interfaz J2 FPC

PIN Digitales	Símbolos de funciones	Declaración de la función
1	EEG1+	Canal 1 con entrada EEG hacia adelante
2	EEG1-	Canal 1 con entrada negativa de EEG
3	EEG2+	Canal 2 con entrada EEG hacia adelante
4	EEG2-	Canal 2 con entrada negativa de EEG
5	EEG3+	Canal 3 con entrada EEG hacia adelante
6	EEG3-	Canal 3 con entrada negativa de EEG
7	EEG4+	Canal 4 con entrada EEG hacia adelante
8	EEG4-	Canal 4 con entrada negativa de EEG
9	GND_blindaje	Interfaz de máscara
10	EEG _ Comentarios	Interfaz de retroalimentación
11	GND	Electrodo de tierra
12	No utilizado	No conectado (reservado)

Nota: J2 se refiere al enchufe al que se conecta el sensor.

Definición de toma J1

PIN Digitales	Símbolos de funciones	Declaración de la función	Observaciones
1	TXD	Terminal de comunicación (saliente)
2	RXD	Terminal de comunicación (recepción)
3	CHGND	Aterrizaje
4	El DC12V	Entrada de alimentación de 12V	+12V

Diagrama esquemático del zócalo J1
