・Medición independiente de IBP de cuatro canales, incluyendo: presión arterial sistólica, presión arterial diastólica, presión arterial media, cálculo de la frecuencia de pulso
・Soporte para configurar la información del canal IBP
・Soporte para establecer el tiempo promedio de IBP
・Admite la calibración del punto cero y las operaciones de calibración para cada canal IBP
・Configuración de filtro compatible con cada canal IBP

Relaciones Públicas

Rango: 25~300bpm
Precisión: ±3 bpm
Resolución: 1bpm

IBP

Rango: -50 ~ 400mmHg
Precisión: ± 2 mmHg o ± 1% (lo que sea mayor)
Resolución: 1mmHg

Sensores aplicables

Sensibilidad: 5uV/mmHg
Impedancia:: 300-5000Ω

Cumplimiento

Estándar: IEC 60601-2-34:2014

Especificaciones eléctricas

Fuente de alimentación DC 12V ± 10%
Consumo de energía ≤5W
Comunicaciones TTL, USART
Temperatura de funcionamiento 10°C ~ 40°C (50°F ~ 104°F) Temperatura de almacenamiento -20°C ~ 70°C (4°F ~ 158°F)

Interfaz de alimentación y comunicación

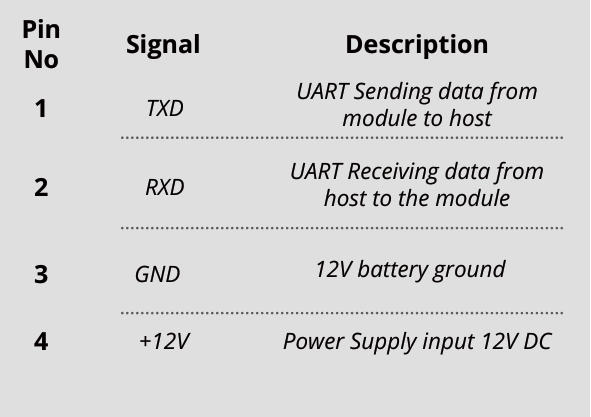

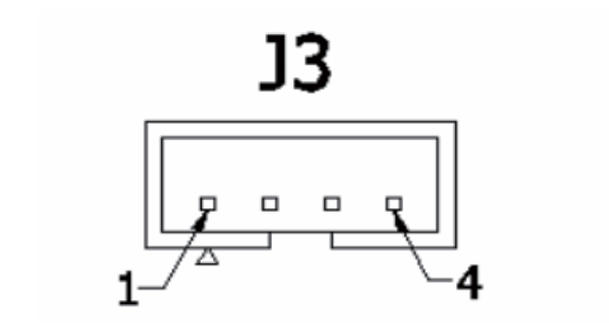

Pin de toma de interfaz de alimentación y comunicación Diagrama de definición:

Nota 1: TXD es un dato enviado intrusivamente por M603 Módulo de presión arterial al anfitrión. Al nivel TTL.

Interfaz de alimentación y comunicación

Los pines de toma de interfaz del sensor se definen de la siguiente manera:

 Nota: El sensor tiene cuatro interfaces: J1, J2, J4, J5, Y sus definiciones de pin son las mismas.

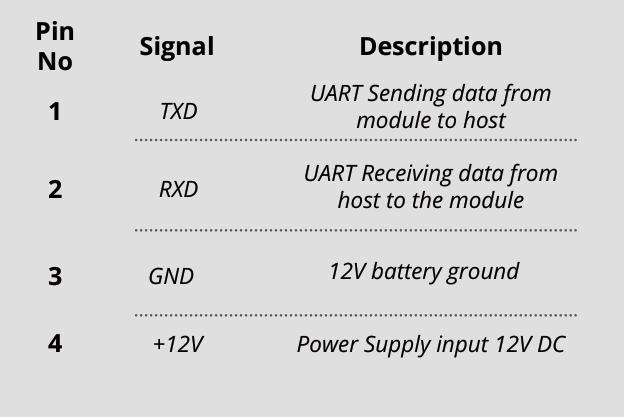

Tomas de interfaz de alimentación y comunicación Los pines se definen de la siguiente manera:

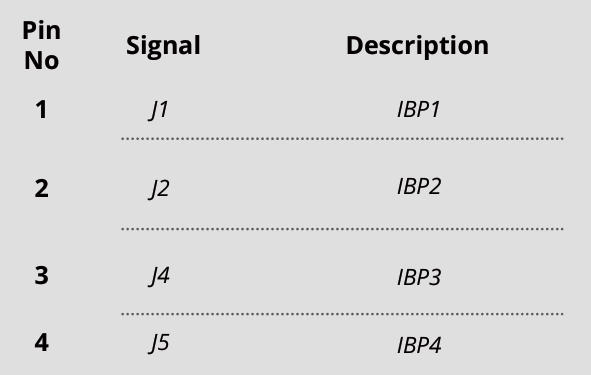

La interfaz del sensor corresponde a una intrusiva Los canales de presión son los siguientes:

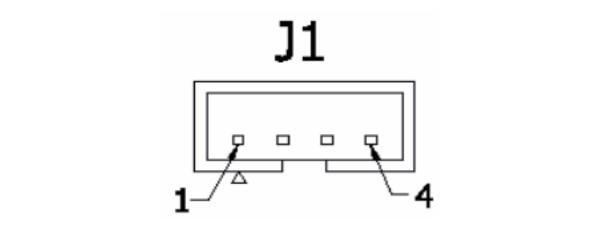

Diagrama de definición del pin del zócalo de la interfaz del sensor:

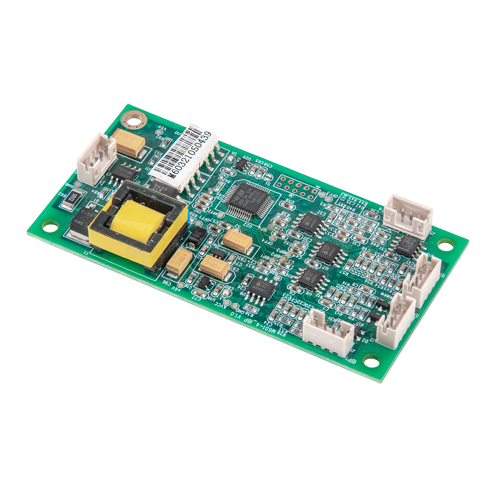

M4IBP presión arterial invasiva_04
