・Medición del gasto cardíaco de un solo canal
・12 cálculos de parámetros hemodinámicos después de ingresar los parámetros relevantes
・Apoya la configuración de información relacionada con Ti
・Soporte para establecer el coeficiente de tubo flotante
・Soporte para ajustar el intervalo de tiempo de medición de CO
・Dos canales independientes de medición de IBP que incluyen: presión arterial sistólica, presión arterial diastólica, presión arterial media, cálculo de la frecuencia de pulso
・Soporte para configurar la información del canal IBP
・Soporte para establecer el tiempo promedio de IBP
・Admite la calibración del punto cero y las operaciones de calibración para cada canal IBP
・Configuración de filtro compatible con cada canal IBP

Relaciones Públicas

Rango: 25~300bpm
Precisión: ±3 bpm o ±2% (lo que sea mayor)
Resolución: 1bpm

IBP

Rango: -50 ~ 350mmHg
Precisión: ± 2 mmHg o ± 1% (lo que sea mayor)
Resolución: 1mmHg

Tuberculosis

Rango: 23.0~45.0°C
Precisión: ±0.5°C
Resolución: 0.1°C

Ti

Rango: -1.0~27.0°C
Precisión: ±0.5°C
Resolución: 0.1°C

CO

Rango: 0.20 ~ 20.00L/Min
Precisión: ± 0.2L/Min o ± 5% (lo que sea mayor) Resolución: 0.01L/Min

Cumplimiento

Estándar: IEC 60601-2-34:2014

Especificaciones eléctricas

Fuente de alimentación DC 12V ± 10%
Consumo de energía ≤5W
Comunicaciones TTL, USART
Temperatura de funcionamiento 10°C ~ 40°C (50°F ~ 113°F) Temperatura de almacenamiento -20°C ~ 55°C (4°F ~ 131°F)

Requisitos de características del sensor

Sensor IBP                             Sensor de CO/Tb
Sensibilidad: 5uv/mmHg/V Sensibilidad: 520Ω/℃
Impedancia: 300-5000Ω Resistencia nominal: 14 kΩ

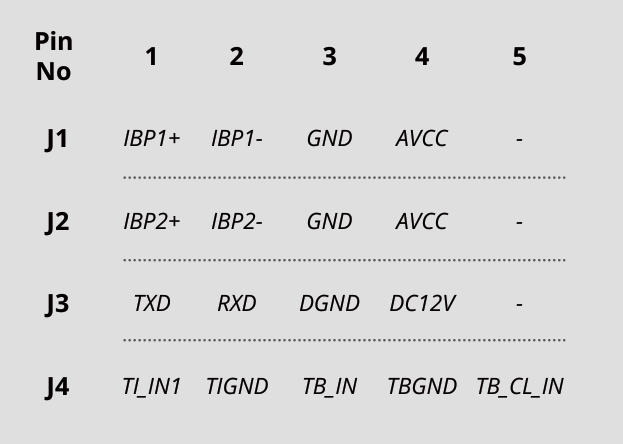

Definición de pines de toma de interfaz de módulo

Las definiciones de pines se muestran en la siguiente tabla:

Nota: 1. TXD es un dato que el módulo CO/IBP envía al host, en el modo de nivel TTL.

2. Los enchufes J1, J2 y J3 adoptan la especificación de paso 2.0, y los enchufes J4 adoptan la especificación de paso 2.54.

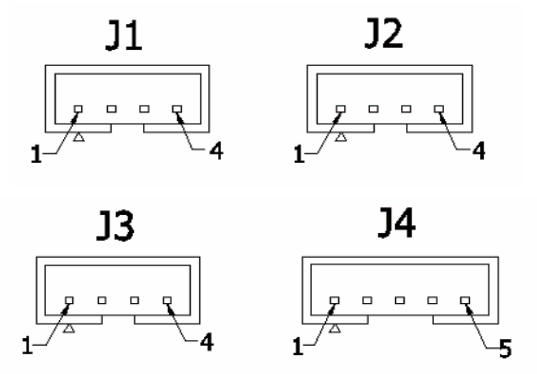

Descripción de los módulos y conectores externos

Interfaz de entrada de señal IBP1

J1 es el puerto de conexión de 4Pins, dos de los cuales son los terminales de salida de presión IBP1+ e IBP1-, tenga en cuenta La polaridad de la conexión de señal; Los otros dos son fuentes de alimentación de CC.

Interfaz de entrada de señal IBP2

J2 es un puerto de conexión de 4Pins, dos de los cuales son terminales de salida de presión IBP2+ e IBP2-, tenga en cuenta La polaridad de la conexión de señal; Los otros dos son fuentes de alimentación de CC.

Entrada de señal digital e interfaz de entrada de potencia

J3 es un puerto de conexión de 4 Pins, dos de los cuales son transceptores serie TXD y RXD, nivel TTL; Las otras dos son entradas de corriente continua.

Interfaz de entrada de señal CO

J4 es un puerto de conexión de 5 pins, de los cuales 1 y 2 son puertos de señal de temperatura de inyección, y 3 y 4 son puertos de sangre Puerto de señal de temperatura, 5 es el terminal de entrada de la señal de calibración de temperatura, 2 y 4 son dos tierras Terminales (comunes).

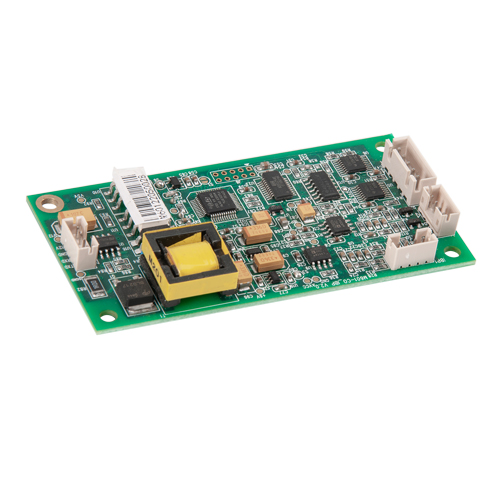

MCO2IBP presión arterial invasiva gasto cardíaco_05
