El gasto cardíaco no invasivo es a través de la tecnología de impedancia cardíaca, el tejido humano puede Equivalente a un conductor que crea una impedancia cuando el cuerpo humano pasa a través de altas frecuencias cy de corriente alterna, por lo que el tórax del cuerpo humano equivale a un conductor cilíndrico, en el que La sangre conduce mejor la electricidad. Cuando el corazón está en la fase sistólica o diastólica, el flujo sanguíneo, la velocidad y El volumen de la aorta cambiará en consecuencia. En este momento, la impedancia eléctrica de la sangre también cambia con Cambios en el volumen sanguíneo, se puede dibujar un mapa de impedancia cardíaca de acuerdo con los cambios en imped Anse.

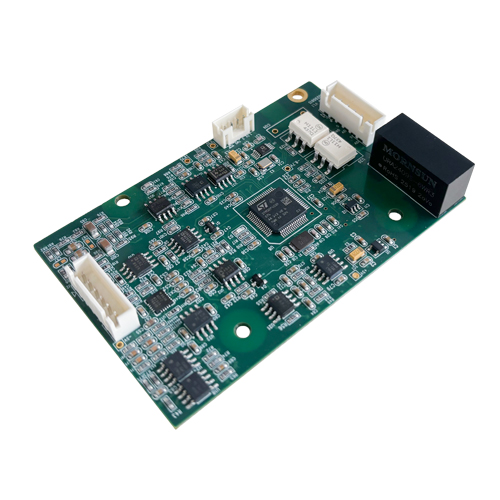

El módulo MICG del sistema selecciona el método de cuatro electrodos como el método de detección del impacto cardíaco Señales basadas en consideraciones de estabilidad y portabilidad. Como se muestra en la figura, los electrodos An y D Utilizado como fuente de señal de excitación para la adquisición de señal de impedancia cardíaca, es decir, la entrada de alta A través de este electrodo se carga una corriente eléctrica al tórax humano, B y C como medidas Electrodos, a través de los cuales se detecta la señal de impedancia cardíaca, siendo el electrodo D Localizado en el proceso xifoide. La distancia entre B y C se considera la distancia torácica L, que puede ser Se utiliza para el cálculo de otros parámetros hemodinámicos en la etapa posterior. La distancia entre A y B y C y D es generalmente Aproximadamente 3 cm.
| ParaInstrumentación Identificación | Definición de parámetros | Fórmulas | NorEl valor del error Alcance |
| CO | Gasto cardíaco: total
La sangre se bombea desde el lado izquierdo
Ventriculares por minuto. | CO SV RHH | 4.0-8.0 L/Min |
| SV | Salida de carrera: total
La sangre se bombea desde el lado izquierdo
El ventrículo de cada latido. | 60-130 ml | |
| CI | Índice de Gasto Cardíaco: Corazón
Salida normalizada
Tratamiento del área de superficie corporal. | CI=CO/BSA | 2.5-4.5 l/min/m2
Área superficial |
| Sí | Índice de salida de viaje: viaje
Volumen después del área de superficie corporal
Estandarización | SI=SV/BSA | 35-65ML/m2 Área de superficie corporal |
| RHH | Frecuencia cardíaca: Número de latidos
Por minuto | HR=60/RR | 60-100 saltos por minuto |
| PEP | Pre-eyección: tiempo Tomado del ventrículo izquierdo Despolarización de la apertura aórtica | Depende de la frecuencia cardíaca
Fuerza de pretensión y contracción
Del corazón | |
| LVET | Tiempo de eyección del ventrículo izquierdo Intervalo valvular aórtico Apertura y cierre de la válvula aórtica (sistólica motor) | Depende de la precarga
Frecuencia cardíaca y
Contractilidad cardíaca | |
| TFC | Contenido de líquido pleural: intrapleural
Conductividad obtenida
Principalmente mediante la detección intravascular,
Intraalveolar e intrapleural
Fluido intersticial. | TFC=1000/Z0 | Hombres: 30-50/1000 EU
Mujeres: 21-37/1000 EU |
| STR | Relación de tiempo de contracción:
Excitación eléctrica del miocardio
Contracción mecánica | STR=PEP/LVET | |
| EF | Fracción de ejección | EF=0.84-064*STR | |
| SQI | Índice de calidad de señal | Rango 0-100 SQI
101-201 Rango SQI
En el modo artefacto
254 Sin señal |

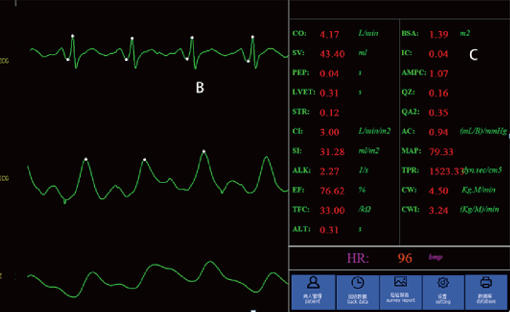

Las formas de onda de ICG incluyen principalmente formas de onda de ECG, cardi Forma de onda diferencial de impedancia de CA y corazón Forma de onda de impedancia. Hay 22 parámetros, como as gasto cardíaco (CO), volumen de trazo (SV), pre-eyección Tiempo de eyección del ventrículo izquierdo (LVET), relación de tiempo sistólico (STR), índice cardíaco (IC), área de superficie corporal (BSA), fracción de eyección (EF), Índice de contractilidad miocárdica (IC), frecuencia cardíaca (FC) Y así sucesivamente

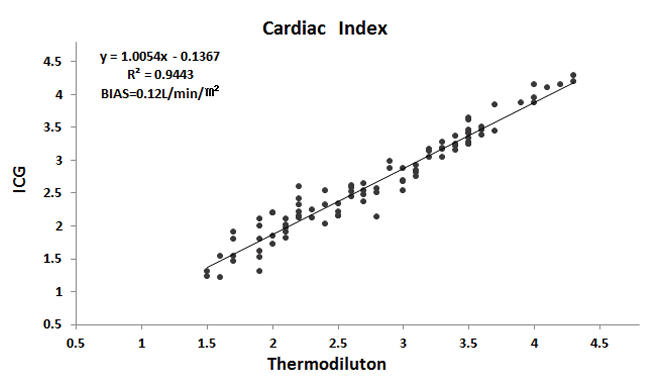

Nueva generación no invasiva El monitor de gasto cardíaco proporciona Utilizar una alternativa a los métodos tradicionales Métodos invasivos, como el thermodi Soluciones. Nuestro ICG y termodilución La medición del gasto cardíaco es Tomado de muchos pacientes Cateterización del corazón derecho. Lineal El análisis de regresión muestra buena Correlación entre la termodilución Nuestro ICG sobre la línea y= 1.0054X-0.1367 (r=0.94).
> Se puede utilizar como un diagnóstico de rutina para evaluar la función cardíaca.
> Monitorear los efectos de los medicamentos en la función cardíaca, guiar el tratamiento y seleccionar el mejor plan de tratamiento.
> Monitoreo en tiempo real durante la operación y la recuperación, detección oportuna de condiciones hemodinámicas potencialmente mortales y rescate.
> Departamentos disponibles: UCI, CCU, Anestesiología/Quirófano, Urgencias, Cardiología.
