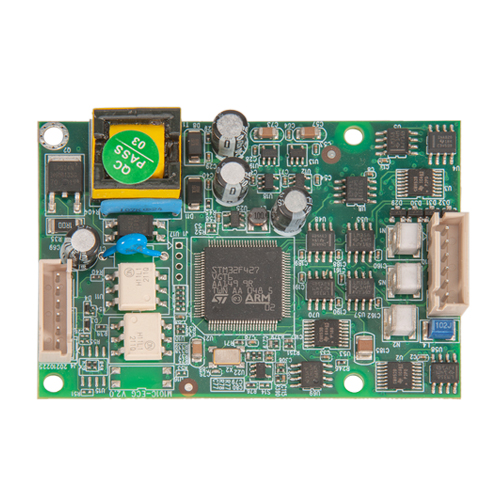

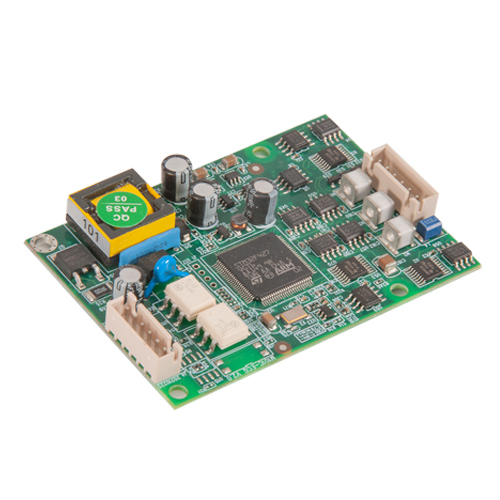

・Con la función de monitoreo de ECG de 3 derivaciones
・Modelo de paciente: adulto, niño y recién nacido
・26 funciones de análisis de arritmias, validadas por las bases de datos MIT y AHA, con pruebas estandarizadas EC57
・Cuatro modos de medición disponibles: diagnóstico, monitoreo, más difícil y quirúrgico
・Modo de diagnóstico: rango de filtración 0.05Hz ~ 130hz
・ Modo de supervisión: el rango de filtrado es de 0.5Hz ~ 40hz
・ Modo más duro: el rango de filtrado es de 5hz ~ 20hz
・ Modo quirúrgico: rango de filtración 1hz ~ 25hz
・Calibración de ECG: ingrese el voltaje estándar de 1mv para registrar la amplitud de la forma de onda
・Ajuste de ganancia: ajuste la amplitud de la forma de onda del ECG
・Modo de muesca: seleccionable 50Hz, 60Hz, 50/60Hz y desactivar el comando del modo de muesca
Base de datos Sensibilidad QRS
Detección de ondas/
Q Se Predicción positiva
Grado del complejo QRS
Detección/Q + P Sensibilidad de habitación
Detección temprana/
V Se Detección temprana
Tasa de precisión
/V+P Tasa de falsos positivos
Detección temprana
/V FPR El MIT 99.60% 99.72% 92.0% 92.5% 0.52% Ah ja 99.66% 99.91% 90.0% 89.31% 0.638%

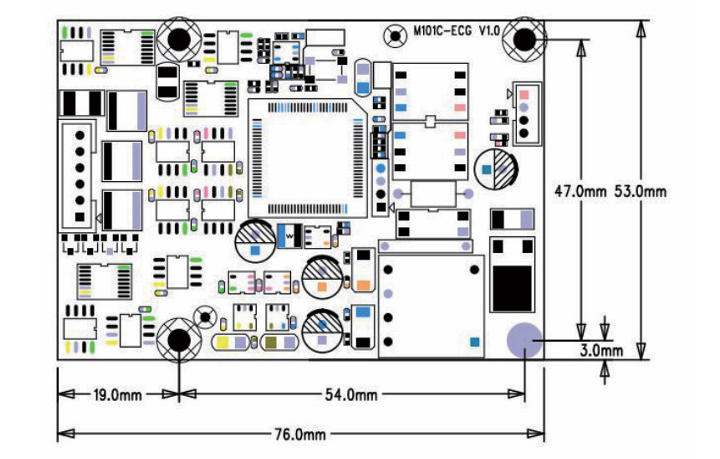

Las dimensiones de la placa se expresan en milímetros.
Nota 1: El TXD es el módulo de ECG enviado a El anfitrión está en modo de nivel TTL.

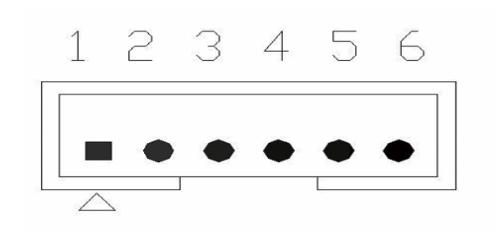

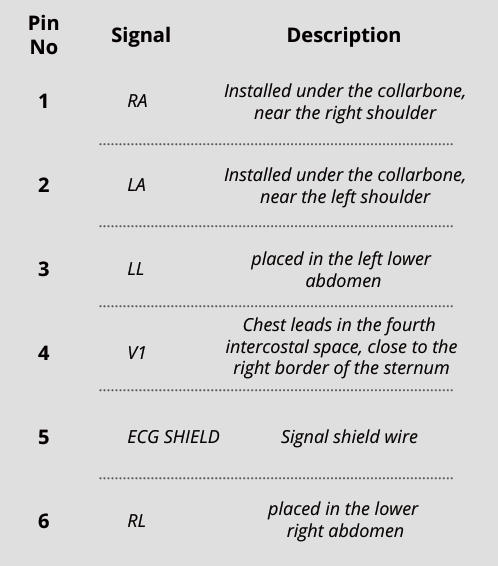

La interfaz de entrada de cable J10 se define de la siguiente manera: El espaciado entre los tomas es de 2,54 mm:

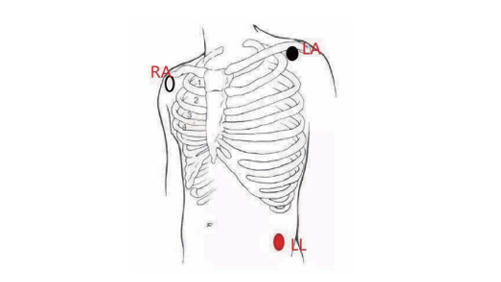

Diagrama esquemático de la posición del conductor Los electrodos se muestran como sigue:

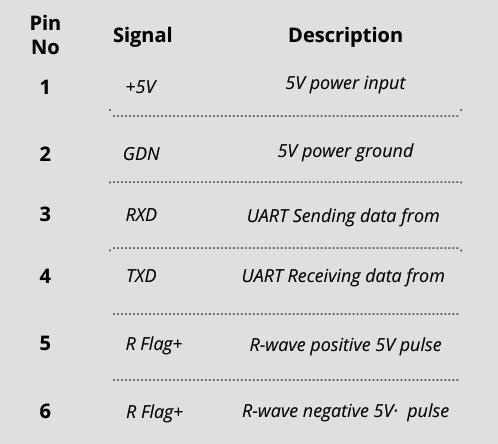

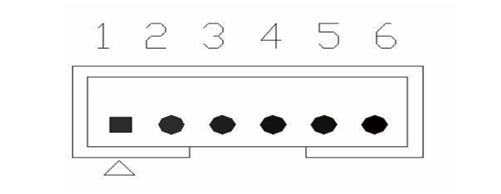

Enchufe de interfaz de alimentación y comunicación J4 Los pines se definen de la siguiente manera:

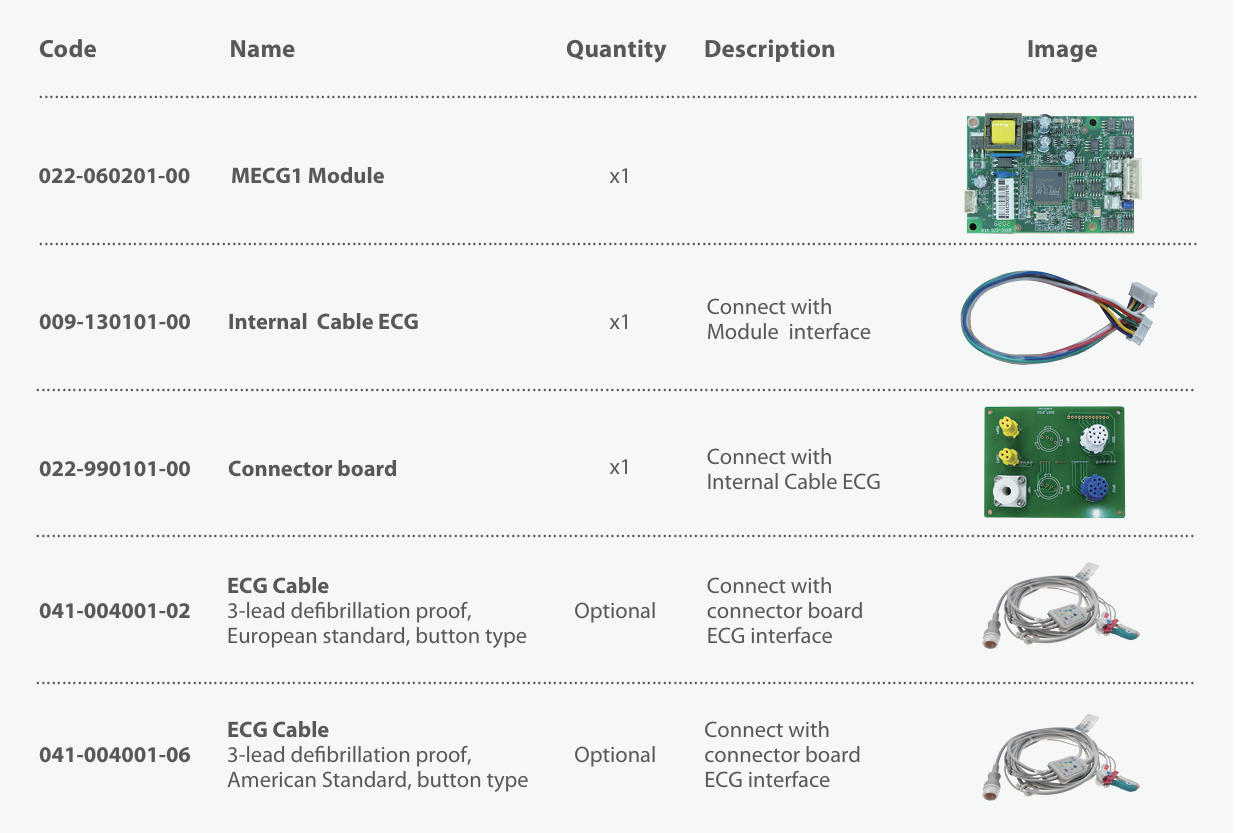

MECG1 ECG_06.pdf de una sola derivación
