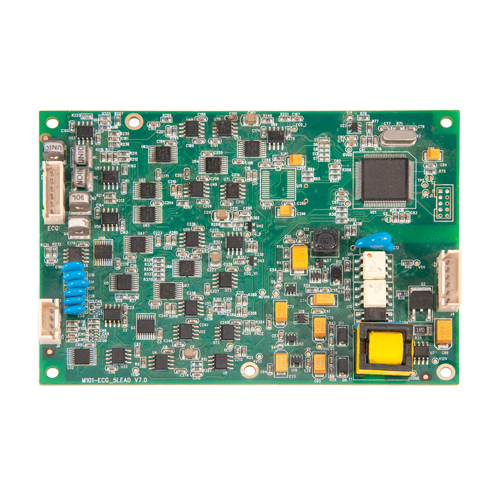

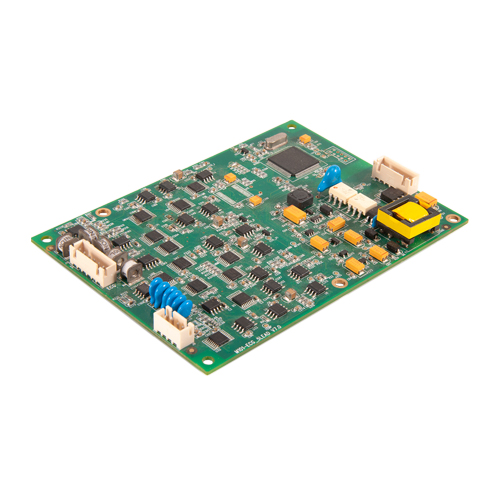

・Con electrocardiograma de 3/5 derivaciones, 1 respiración, 2 funciones de control de temperatura corporal
・Modelo de paciente: adulto, niño y recién nacido
・Función única de análisis de ECG, verificada por MIT, bases de datos de AHA, pasó la prueba estandarizada EC57
・Las mediciones incluyen frecuencia cardíaca, temperatura corporal, respiración y valores de desplazamiento del segmento ST de los canales I, II, V1
・Cuatro modos de medición disponibles: diagnóstico, monitoreo, más difícil y quirúrgico
・Modo de diagnóstico: rango de filtración 0.05Hz ~ 130hz
・Modo de supervisión: el rango de filtrado es de 0.5Hz ~ 40hz
・Modo más duro: el rango de filtrado es de 5hz ~ 20hz
・ Modo quirúrgico: rango de filtración 1hz ~ 25hz

・Calibración de ECG: ingrese el voltaje estándar de 1mv para registrar la amplitud de la forma de onda
・Ajuste de ganancia: ajuste la amplitud de la forma de onda ECG y la forma de onda respiratoria
・Canal de cálculo de la frecuencia cardíaca: la frecuencia cardíaca I, II, V1 se puede seleccionar como el canal de cálculo de la frecuencia cardíaca o se puede configurar como una opción independiente
・Configuración de derivación: derivación I, derivación II, derivación AVL, derivación AVR, derivación AVF se pueden seleccionar como señales para el canal I y el canal II
・Modo de muesca: seleccionable 50Hz, 60Hz, 50/60Hz y desactivar el comando del modo de muesca

Electrocardiograma

Rango 0.15mV-5.5mV
Precisión no definida
Resolución 2.36 UV/LSB
Tipo de cable 3 Cable: I o II o III
                          5 derivaciones: I, II, III, AVR, AVL, AVF, V1

Temperatura

Rango 0-50°C
Precisión ±0.1°C
Resolución 0.1°C

RHH

Rango 15~300bpm
Precisión ± 1 bpm
Resolución 1bpm

AWRR

Rango 0-120rpm
Resistencia básica 500-2000 Ω
Valor del varistor 0.2Ω ~ 3.0Ω

Especificaciones eléctricas

Fuente de alimentación DC. 12V ± 5%
Consumo de energía ≤3W
Comunicaciones TTL, USART
Temperatura de funcionamiento 0°C ~ 70°C
                                        Almacenamiento -40°C ~ 70°C

Cumplimiento

Norma IEC 60601-2-27:2011
                           AAMI EC57:2012/(R) 2020

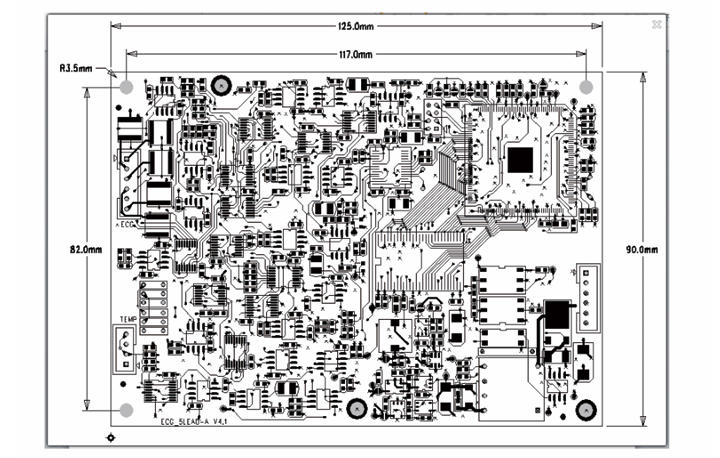

Las dimensiones de la placa se expresan en milímetros.

Interfaz de alimentación y comunicación

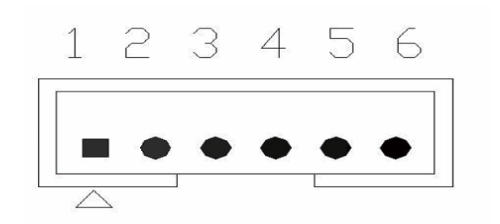

Pin de toma de interfaz de alimentación y comunicación Diagrama de definición (Nota: los pines 4 y 6 son La misma entrada, los pines 3 y 5 tienen la misma entrada), Entre tomas Distancia 2,54 mm:

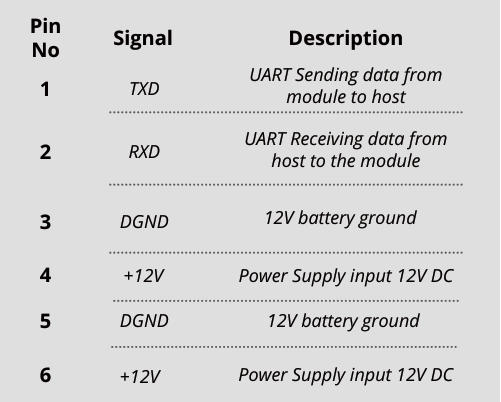

 Enchufe de interfaz de alimentación y comunicación J4 Los pines se definen de la siguiente manera:

Interfaz de entrada de derivación ECG

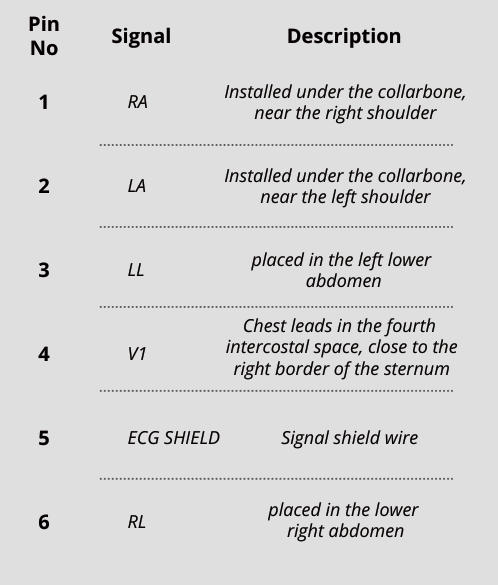

La interfaz de entrada de cable J10 se define de la siguiente manera: El espaciado entre los tomas es de 2,54 mm:

Diagrama esquemático de la posición del conductor Los electrodos se muestran como sigue:

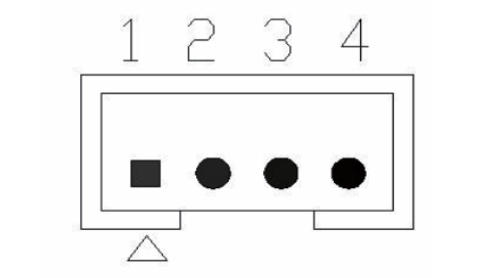

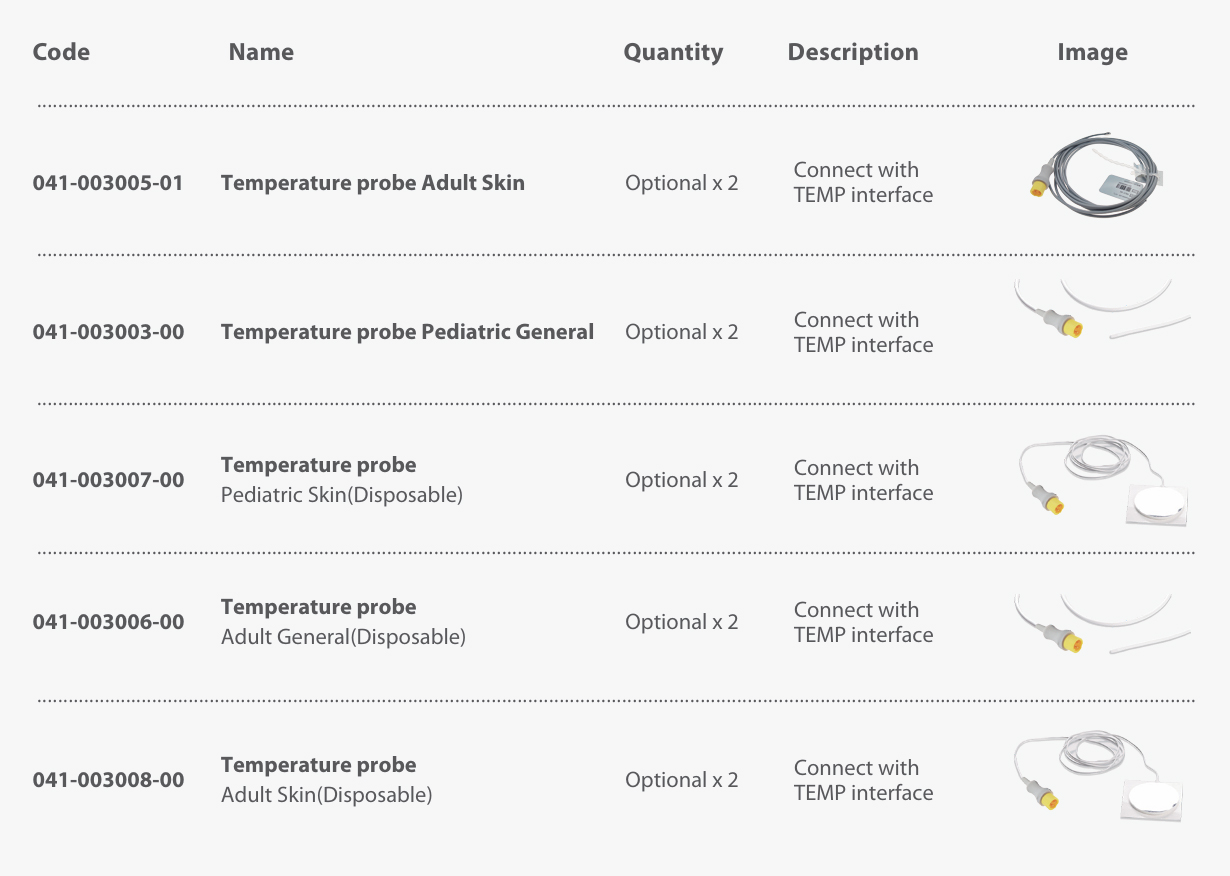

Interfaz de sonda de temperatura corporal

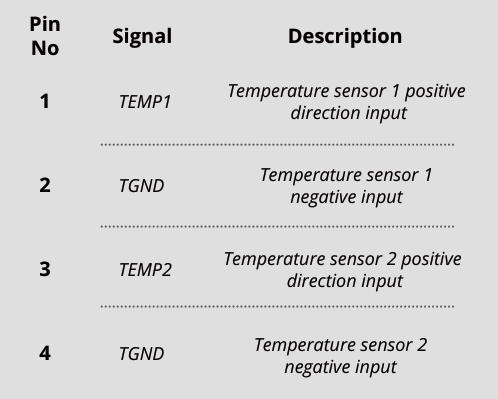

La interfaz de sonda de temperatura J8 se define como Como sigue, con un espaciado de 2,54 mm entre los receptáculos:
