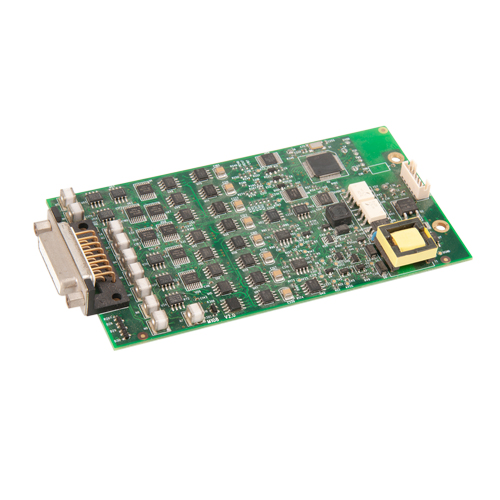

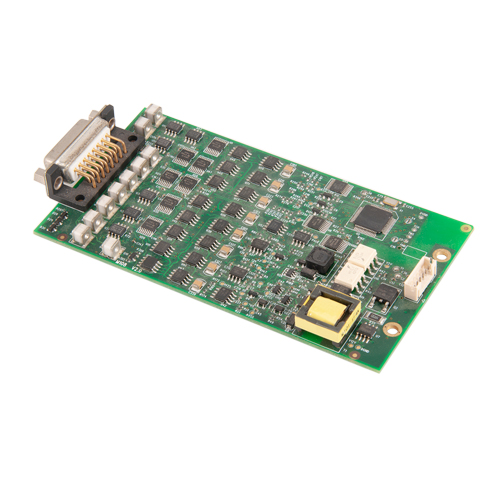

・Con visualización de forma de onda ECG de 12 derivaciones
・Con una función única de análisis de ECG, verificada por la base de datos MIT y la base de datos CSE
・Admite 255 diagnósticos auxiliares como arritmia, bloqueo de conducción, infarto de miocardio e hipertrofia ventricular.
・El modo de filtrado se puede cambiar libremente
・ Filtro de paso bajo: 70Hz, 100Hz, 150Hz
・ Filtro de paso alto: 0,05Hz, 0,1Hz, 0,2Hz, 0,5Hz
・Filtro EMG: 25Hz, 35Hz, 45Hz
・Filtro de CA: 50Hz, 60Hz, cerrado

・ Función de calibración de ECG: Ingrese el voltaje estándar de 1mv para registrar la amplitud de la forma de onda, la precisión es ±5%
・Ajuste de ganancia: ajuste la amplitud de la forma de onda del ECG
・Modo de muesca: Puede seleccionar los comandos de 50Hz, 60Hz y desactivar el modo de muesca.
・Detección de enlace: identificar y juzgar el estado del cable del electrodo
・Consejos de sobrecarga de canal
・Cálculo de frecuencia cardíaca: cambia automáticamente el canal de cálculo según el estado
・Función de detección de estimulación de juicio inteligente
・Admite la medición de intervalos característicos de la forma de onda del ECG: incluido el intervalo PR, el intervalo QRS, el intervalo QT, el QTC, el eje P, el eje eléctrico QRS, la medición del eje T y la medición de amplitud RV5 y SV1
・Soporte para proporcionar resultados de análisis de diagnóstico imprimibles: incluyendo arritmias, bloqueo de conducción, infarto de miocardio, alteraciones STT, hipertrofia ventricular, agrandamiento auricular, desplazamiento del eje eléctrico
Y otros diagnósticos de diversas enfermedades cardíacas

Electrocardiograma

Rango 0.15mV-5.5mV
Precisión no definida
Resolución 2.36 UV/LSB
Tipo de cable 12 cables: I, II, III, AVR, AVL, AVF, V1, V2, V3, V4, V5, V6

RHH

Rango 15 ~ 350bpm
Precisión ± 1 bpm
Resolución 1bpm

Entorno operativo

Fuente de alimentación DC. 12V ± 5%
Consumo de energía ≤3W
Comunicaciones TTL, USART
Temperatura de funcionamiento 0°C ~ 70°C Temperatura de almacenamiento -40°C ~ 70°C

Cumplimiento

Norma IEC 60601-2-27:2011               AAMI EC57:2012/(R) 2020

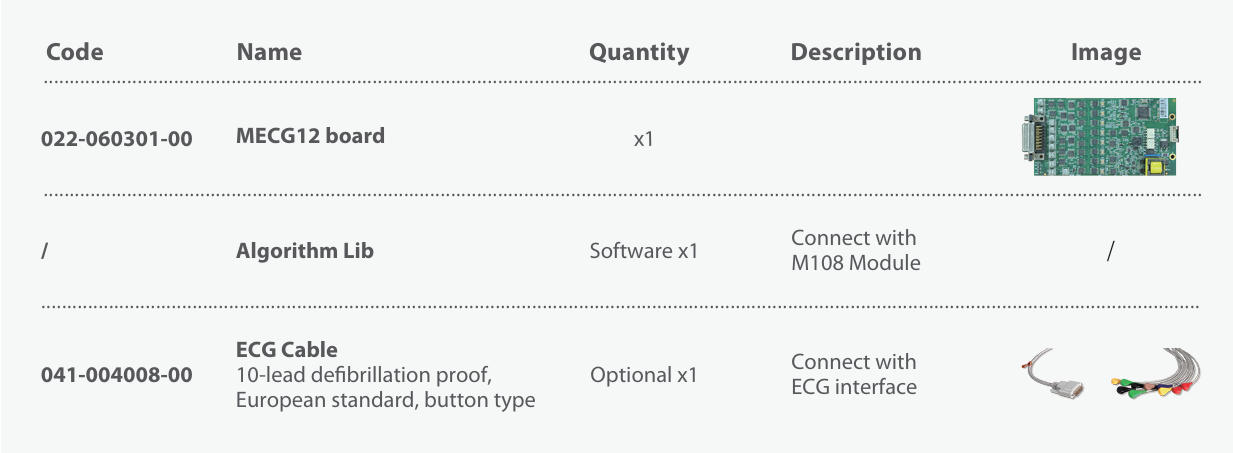

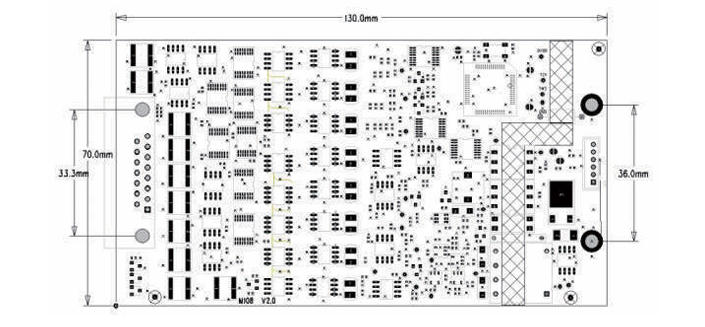

 Las dimensiones de la placa se expresan en milímetros.

Interfaz de alimentación y comunicación

Pin de toma de interfaz de alimentación y comunicación Diagrama de definición (Nota: los pines 1 y 2 son La misma entrada, los pines 3 y 4 son la misma entrada):

Nota 1: TXD es los datos enviados por el módulo M108 Al dueño. Nota 2: El paso entre los pines del zócalo J4 es de 2,0 mm

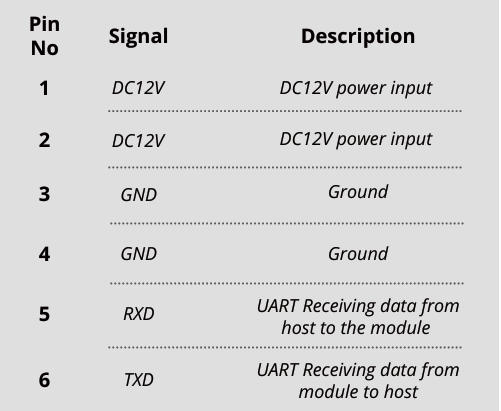

Enchufe de interfaz de alimentación y comunicación J4 Los pines se definen de la siguiente manera:
