・Con oximetría de pulso, frecuencia de pulso, índice de perfusión, función de monitoreo del índice de variación
・Modelo de paciente: adulto, niño y recién nacido
・Estado de funcionamiento del módulo de transmisión en tiempo real: estado del hardware, estado del software y estado del sensor
・Con la función de establecer el tiempo promedio de los parámetros de cálculo para obtener el tiempo de respuesta de los diferentes parámetros de cálculo
・Cuando el índice de perfusión sanguínea es tan bajo como 0,075%, la medición es precisa y confiable para aplicaciones quirúrgicas y de la UCI
・Adoptando algoritmo avanzado anti-movimiento, fuerte rendimiento anti-movimiento

SPO2

Rango: 0 ~ 100%
Precisión: ±2% (70%~100%)
                  Indefinido (0 ~ 69%)
Resolución: 1%

Relaciones Públicas

Rango: 25~300bpm
Precisión: ±3 bpm
Resolución: 1bpm

PI

Rango: 0 ~ 20%
Precisión: No definido
Resolución: 0.001%

PVI

Rango: 100%
Precisión: No definido
Resolución: 1%

Especificaciones eléctricas

Fuente de alimentación DC. 12V ± 10%
Consumo de energía ≤2W
Comunicaciones TTL, USART
Temperatura de funcionamiento 0°C ~ 70°C Temperatura de almacenamiento -40°C ~ 70°C

Cumplimiento

Norma ISO 80601-2-61:2017
                           IEC 60601-1-2:2014

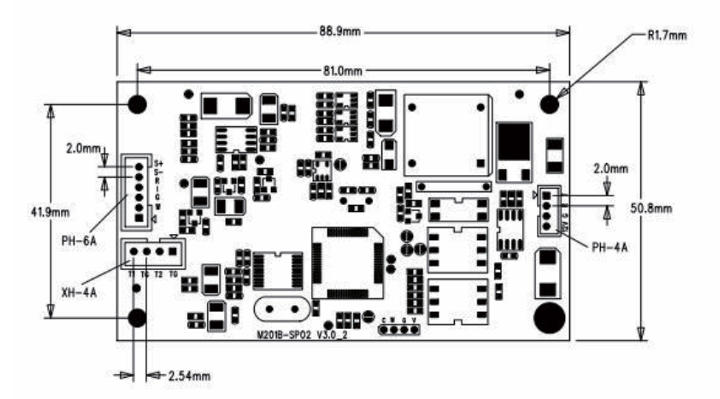

Figura 1 Vista superior de la placa de circuito SpO2

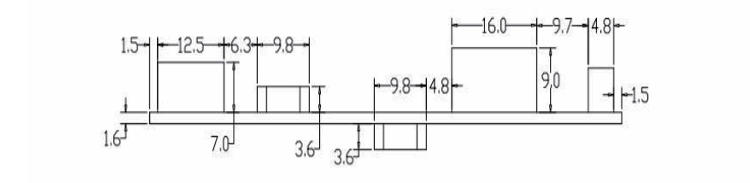

Figura 2 Vista frontal de la placa de SpO2

 Interfaz de alimentación y comunicación

 Nota 1: TXD es LowPulseStr Módulo de oxígeno en sangre al host, en Modo de nivel TTL. Nota 2: El paso de los pines es de 2,0 mm

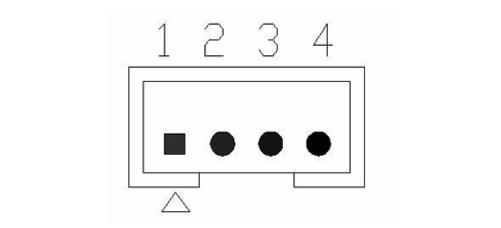

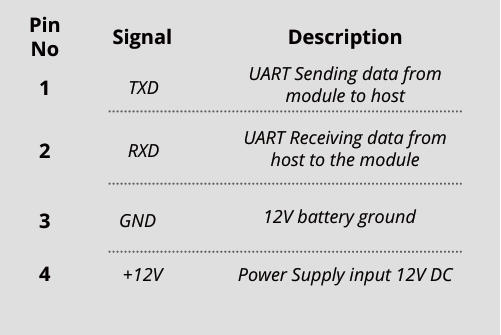

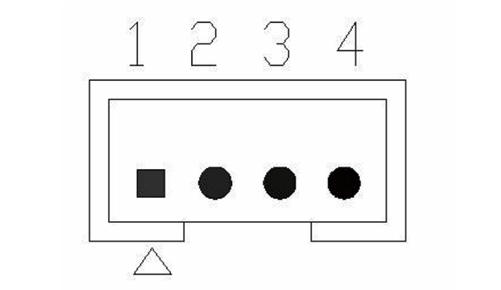

Definición de pines para alimentación y comunicación El receptáculo de interfaz (J3) es el siguiente:

Interfaz de sonda SpO2

Nota 1: El paso de los pines es de 2,0 mm

Interfaz de sonda de temperatura

Nota 1: El paso de los pines es de 2,54 mm

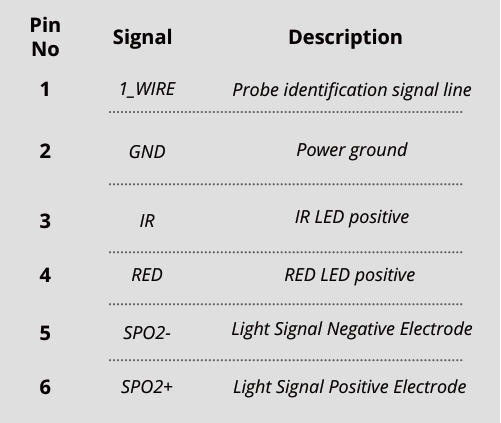

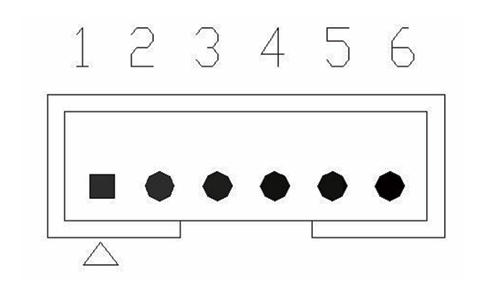

Definición de pines para el zócalo de interfaz SpO2 (J2) como sigue:

Pin de toma de interfaz de sonda de temperatura (J4) Se definen de la siguiente manera:

Saturación de oxígeno arterial de pulso MISPO2_04.pdf
