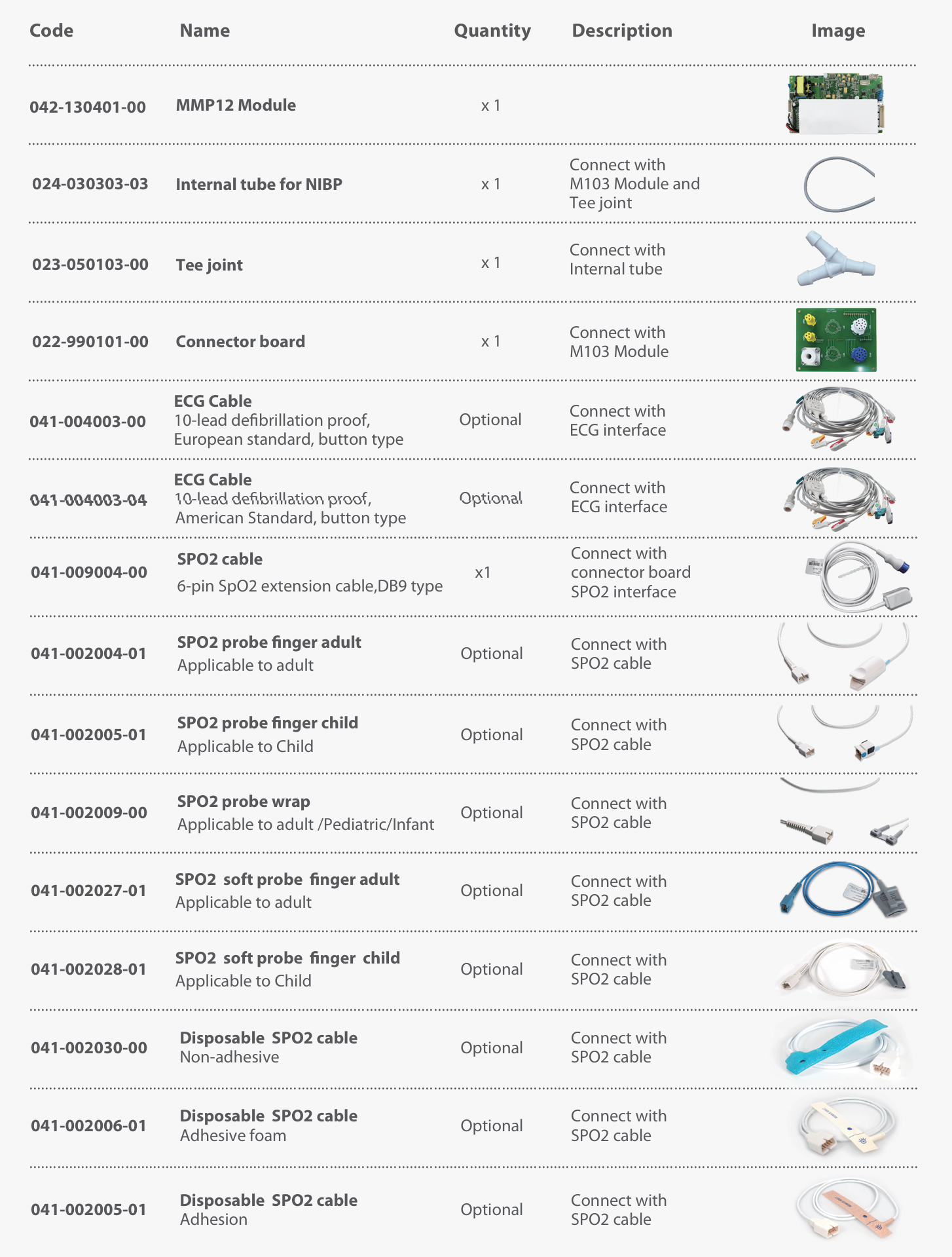

・ Con oximetría de pulso y monitorización de frecuencia de pulso
・Con la presión arterial sistólica, la presión arterial diastólica y la función de monitoreo de la presión media
・Con ECG de 12 derivaciones, ECG de 3/5 derivaciones, 1 respiración, 2 funciones de monitoreo de temperatura corporal
・Tres modos de paciente disponibles para adultos, niños y recién nacidos
・El espesor del módulo es de solo 25 mm, exquisito y compacto
・Cuando el índice de perfusión es tan bajo como 0,075%, la monitorización del oxígeno en sangre es precisa y confiable para cumplir con las aplicaciones quirúrgicas y de la UCI
・Tanto el oxígeno en sangre como la presión arterial adoptan algoritmos avanzados, con interferencia anti-movimiento y rendimiento de medición de señal débil
・La medición de la presión arterial tiene tres modos: manual, automático y continuo
・La medición de la presión arterial tiene la función de protección de sobretensión doble de hardware y software Protección de tiempo de espera doble para la medición de la presión arterial (protección de tiempo de espera del módulo, proporcionando el puerto de disparo de temporización de la computadora host)
・Los resultados medidos en la sección de medición del ECG incluyen la frecuencia cardíaca, la temperatura corporal, la respiración y los valores de desplazamiento del segmento ST de los canales I, II y V1
・La medición del ECG tiene modos de diagnóstico, monitorización, más difícil y quirúrgico
・Los resultados del análisis diagnóstico electrocardiográfico incluyen arritmias, bloqueo de conducción, infarto de miocardio, alteraciones en la STT, hipertrofia ventricular, ampliación auricular, desplazamiento del eje eléctrico y otras enfermedades cardíacas

Electrocardiograma

Rango 0.15mV-5.5mV
Precisión no definida
Resolución 2.36 UV/LSB
Cable EAD Tipo 3: I o II o III
                    5 derivaciones: I, II, III, AVR, AVL, AVF, V1
                    12 derivaciones: I, II, III, AVR, AVL, AVF, V1, V2, V3, V4, V5, V6

RR

Rango 0 ~ 120rpm
Precisión 15-120rpm: ±2rpm o ±2%;
                                  No definido (< 15 rpm)
Resistencia base 500-2000Ω
Resistencia variable 0,2-3,0 Ω

RHH

Rango para adultos: 15~300bpm
                    Niños/recién nacidos: 15~350bpm
Precisión ± 1 bpm
Resolución 1bpm

SPO2

Rango 0 ~ 100%
Precisión ± 2% (70% ~ 100%) No determinado (0 ~ 69%)
Resolución 1%

NIBP

Rango de presión 0-300mmHg
Precisión de presión ± 2 mmHg o ± 1%
                                (lo que sea mayor)

Resolución 1mmHg

Rango de presión arterial sistólica en adultos: 40-270mmHg

                               Pediátrica: 40-235 mmHg

                               Recién nacido: 40-130mmHg

Adultos diastólicos: 10-210mmHg

                               Pediátrica: 10-200mmHg

                               Recién nacido: 10-90mmHg

Rango promedio para adultos: 20-230mmHg

                                Pediátrica: 20-225 mmHg
                                Recién nacido: 20-100mmHg
Desviación media de la precisión < ± 5 mmHg
                                Desviación estándar < 8 mmHg

Relaciones Públicas

Rango 25~300bpm
Precisión ± 3 bpm
Resolución 1bpm

PI

Rango 0 ~ 20%
Precisión no definida
Resolución 0.001%

Temperatura

Rango 0-50°C
Precisión ±0.1°C
Resolución 0.1°C

Especificaciones eléctricas

Fuente de alimentación DC. 12V ± 5%
Consumo de energía ≤6W
Comunicaciones TTL, USART
Temperatura de funcionamiento 0°C ~ 70°C Temperatura de almacenamiento -40°C ~ 70°C


Cumplimiento

Norma IEC 60601-2-27:2011 IEC 80601-2-30:2018 DIN EN ISO 81060-1:2012

                        BS EN 1060-3:1997+A2:2009 ISO 80601-2-61:2017 AAMI EC57:2012/(R) 2020

Interfaz de alimentación y comunicación

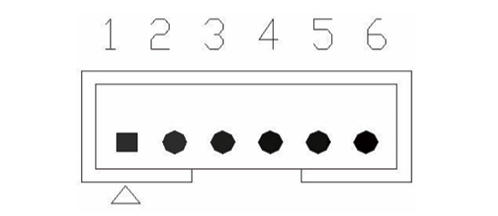

Pin de toma de interfaz de alimentación y comunicación Diagrama de definición (Nota: los pines 4 y 6 son Misma entrada, pines 3 y 5 son la misma entrada)

Nota 1: TXD es los datos enviados por el módulo M103 Al dueño. Nota 2: El paso entre los pines del zócalo J1 es de 2,54 mm

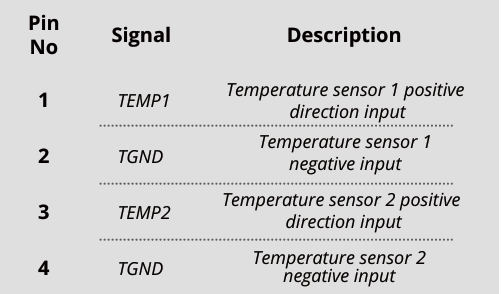

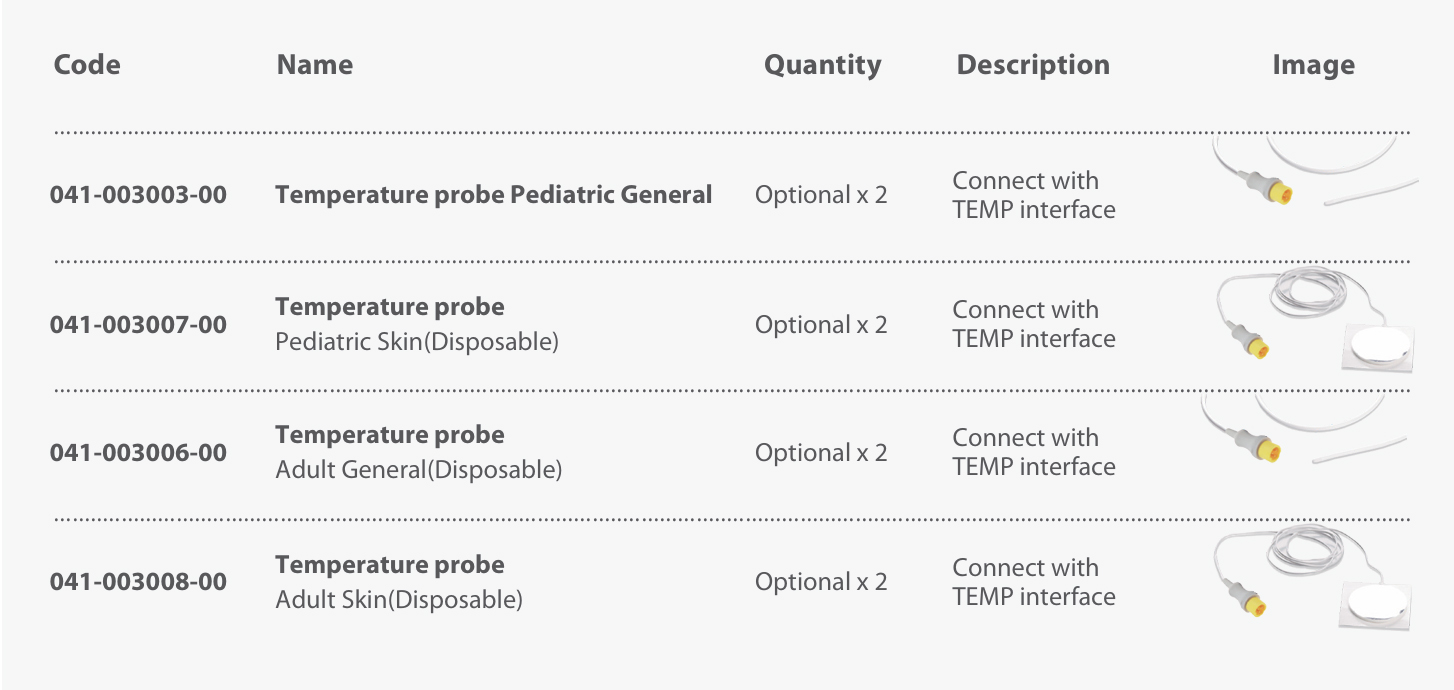

Interfaz de sonda de temperatura corporal

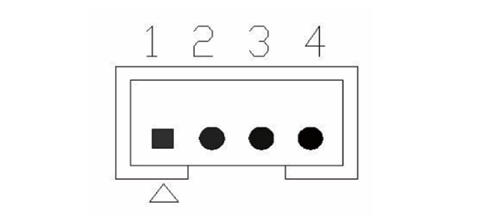

La interfaz de sonda de temperatura J3 se define como Como sigue, con un espaciado de 2,54 mm entre los receptáculos:

Interfaz de entrada de derivación ECG

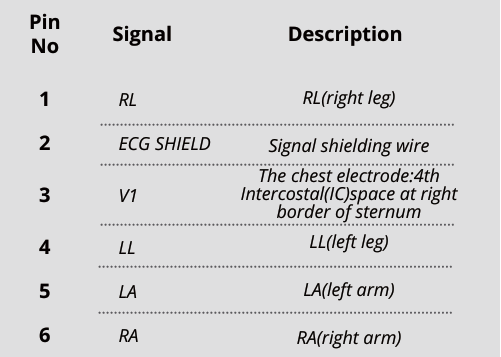

Definición 3/5 derivaciones ECG derivaciones Interfaz de entrada J4 De la siguiente manera, el paso de los pines del receptáculo es de 2,54 mm:

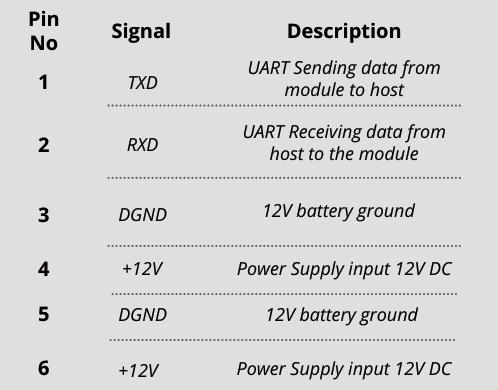

Enchufe de interfaz de alimentación y comunicación J1 Los pines se definen de la siguiente manera:

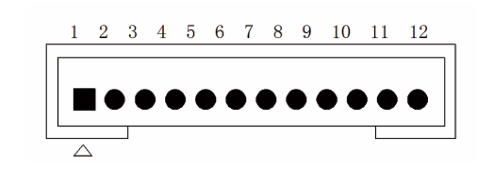

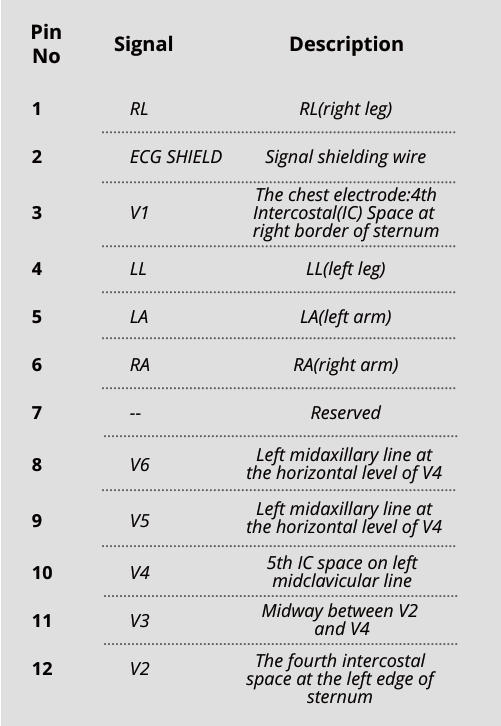

La interfaz de entrada de derivación ECG de 12 derivaciones J4/J10 es Definido de la siguiente manera, el paso de los pines de toma es 2,54 mm:

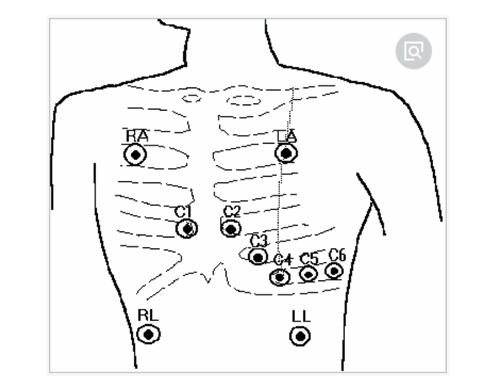

Diagrama esquemático de la posición del conductor Los electrodos se muestran como sigue:

Interfaz de sonda SpO2

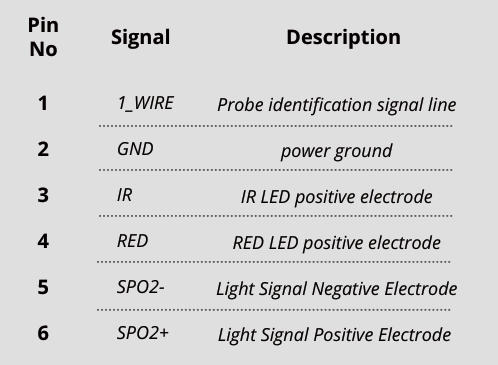

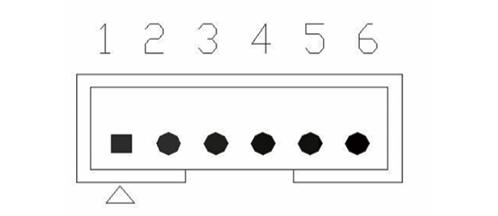

Los pines del receptáculo de interfaz del sensor J7 se definen como Como sigue, con un espaciado de 2 mm entre las tomas:
