・Tiene la función de monitoreo de la presión arterial sistólica, la presión arterial media, la presión arterial diastólica, la frecuencia de pulso y otros parámetros.
・Tres modos de medición: manual, automático y continuo.
・Tres modos de medición del paciente: adulto, pediátrico y neonatal.
・El estado de funcionamiento del módulo de transmisión en tiempo real, incluido el estado del hardware, el estado del software y el estado del sensor.
・Adopta algoritmos únicos que tienen la capacidad de resistir la interferencia del movimiento y la medición de señal débil.
・Función de calibración de presión: proporciona continuamente el valor de presión del manguito y calibra la precisión de la presión.
・Tiene la función de detección de fugas de gas para detectar si la ruta de gas está fugando.
・Con doble protección de sobretensión (protección de sobretensión de hardware y protección de sobretensión de software).
・Protección de tiempo de espera doble (protección de tiempo de espera del módulo, proporcionando el puerto de disparo de temporización de la computadora host.
Precisión: Desviación media < ± 5 mmHg
Desviación estándar < ± 8 mmHg

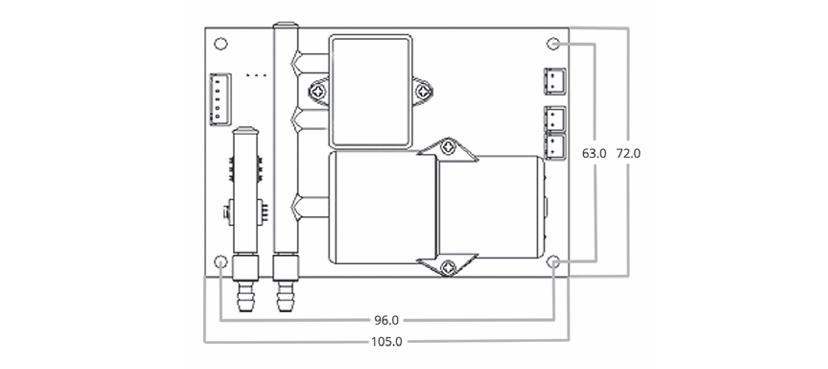

Las dimensiones de la placa se expresan en milímetros.

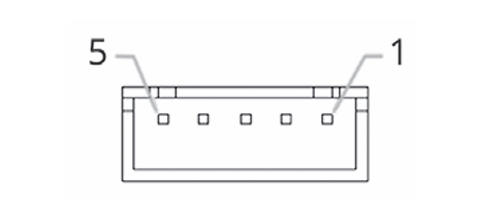

El conector J5 mostrado a continuación se utiliza para fines de comunicación y suministro de energía. La clavija 1 se indica en realidad por una flecha en la PCB.

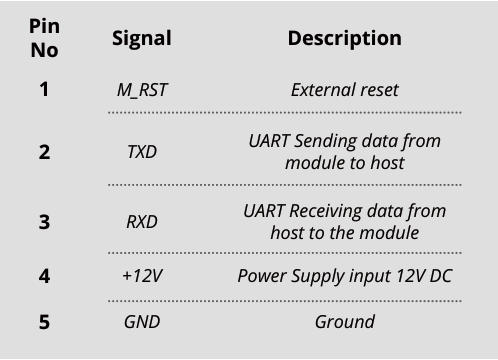

La siguiente tabla muestra la asignación de pines para este Conectores. Nota 1: El pin TXD se utiliza desde Módulo MNIBP/M301 al anfitrión. Nota 2: El pin M_RST es el pin de disparo externo Reinicio. Un nivel alto restablecerá el módulo. M_RST Sí Nivel TTL.
Se puede optar por utilizar una conexión de aire doble para obtener un mejor efecto anti-interferencia. El modo de trayectoria de aire único también puede ser Elija un diseño más compacto y una conexión fácil de usar.
Módulo de presión arterial no invasiva MNIBP_04.pdf
