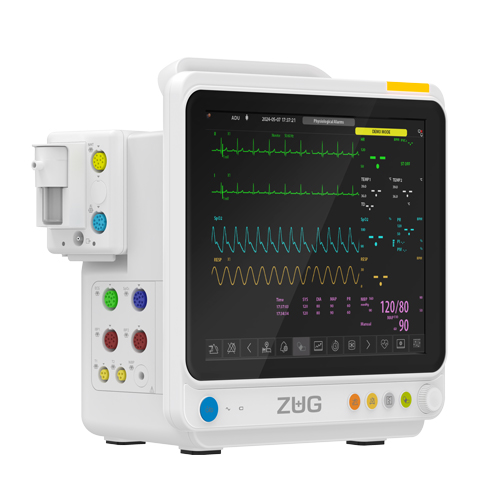

Performance exceptionnelle:
• Le moniteur adopte une conception modulaire et une structure compacte, qui peut répondre à divers besoins de détection de paramètres différents. Il convient aux adultes, aux enfants et aux nouveau-nés.

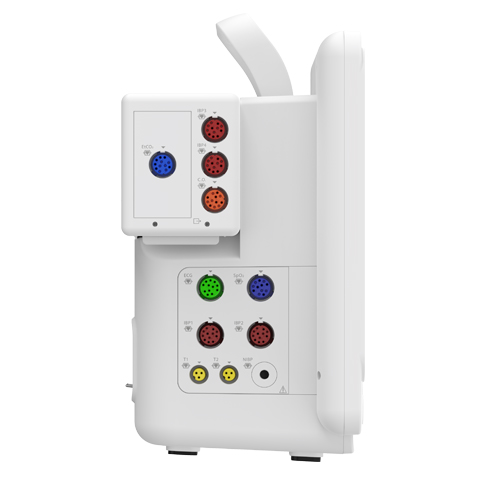

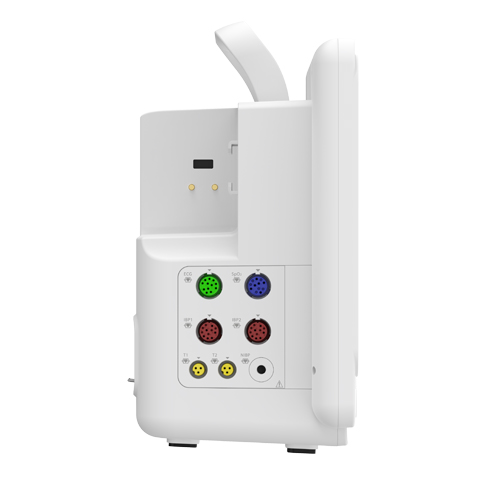

• Les modules évolutifs sont interchangeables (type plug and play).

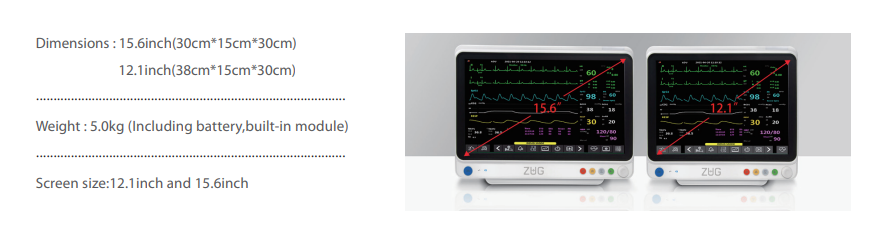

• 12,1 "/15,6"/18,5 "écran LED couleur avec écran tactile et/ou bouton.
• Mise en page multi-écrans pour afficher de grandes caractères en chiffres et en formes d'onde.
• Possibilité de visualiser 6 ou plus formes d'onde. IBP prend en charge le codage de couleurs de différentes formes d'onde.
• Jusqu’à 1200 heures d’outils graphiques et numériques de tendance, ainsi qu’un outil de revue d’événements pour tous les paramètres et un outil d’affichage complet des formes d’onde.
Fonction puissante:
• Paramètres standard: SpO₂, ECG, PR, RESP, NIBP, 2*TEMP.
• Paramètres facultatifs: ECG à 12 conduits, CO₂, 2*IBP, C.O., ICG, Ai, AG, EEG;
• Détection et analyse des arythmies dans différents dérivations. Analyse du segment ST avec tendance ST, affichage continu des valeurs ST sur l'écran.
• Différentes alarmes visuelles avec codage de couleurs et alarmes sonores pour divers paramètres avec réglage du volume à trois niveaux.
• Batterie de secours intégrée de 4 heures. La conception économe en énergie et faible consommation prolonge la durée de vie de la batterie. La conception sans ventilateur assure un environnement plus silencieux et plus propre.
• Prise en charge du protocole HL7 pour accéder aux postes de travail du centre.

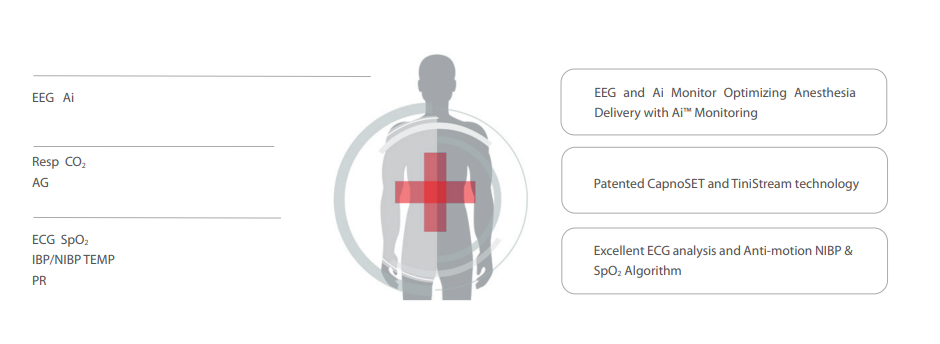

Application multi-scénarios: cas grave/sous-grave
| Applications standard | Applications facultatives |
| ECG à 3/5 dérivations | ECG à 12 dérivations |
| NIBP | IBP |
| RESP | CO |
| SpO₂ | EtCO₂ (courant principal, courant latéral, courant petit) |
| Relations publiques | Multi gaz |
| HR | Profondeur d'anesthésie Ai |
| Température | Moniteur central |
| Écran tactile | |
| Enregistreur |
Général
Paramètres
| SpO₂ | électrocardiogramme |
| Plage de SpO₂: 0 ~ 100% | Gamme ECG: 0,15 ~ 5,5 mV |
| Précision SpO₂: 70 ~ 100%, ± 2% < 70%, non définie | Résolution ECG: 2.36 UV/LSB |
| Plage de PI: 0 ~ 20% | Plage de fréquence cardiaque: 15~300bpm (adulte) 15~350bpm (enfant/nouveau-né) |
| Gamme de PVI: 0-100% | Précision de la fréquence cardiaque: ± 1 bpm ou ± 1% (selon la plus grande) |
| Gamme de PR: 25 ~ 300bpm | Plage de RR: 0 ~ 120bpm |
| Précision PR: ± 2 bpm ou ± 2% (selon la plus grande) | Précision RR: 15 ~ 120trpm: ± 2trpm ou ± 2% < 15trpm: non défini |
Température
Plage: 0-50°C
Précision: ±0.1°C
Résolution: 0.1°C
NIBP
Plage de pression statique: 0 ~ 300mmHg
Précision de la pression statique: ± 2 mmHg ou ± 1% de la lecture (la plus grande)
Résolution de pression statique: 1mmHg
Gamme du système de pression artérielle: Adultes: 40-270mmHg
Pédiatrie: 40-235 mmHg
Nouveau-né: 25-130mmHg
Plage de diamètre de la pression artérielle: Adultes: 10-210mmHg
Pédiatrie: 10-200mmHg
Nouveau-né: 10-90mmHg
Plage moyenne de pression artérielle: Adultes: 20-230mmHg
Pédiatrie: 20-225mmHg
Nouveau-né: 15-100mmHg
Précision de la pression artérielle: écart moyen < ± 5 mmHg écart type < 8 mmHg
CO (facultatif)
Gamme: 0.20 ~ 20.00L/Min
Précision: ± 0.2L/Min ou ± 5% de la lecture (selon la plus grande)
IBP (facultatif)
Plage de pression: -50 ~ 350mmHg
Précision: ± 2 mmHg ou ± 1% de la lecture (la plus élevée)
Gamme de PR: 20 ~ 350bpm
Précision PR: ± 3 bpm
EtCO₂ (facultatif)
Gamme de CO2: 0 ~ 20,0 vol%
Précision du CO2: 0 ~ 12vol%: ± (0.2vol% + 2% de lecture) 12 ~ 20vol%: ± (0.2vol% + 6% de lecture)
Plage AwRR: 0 ~ 150 tr/min
Précision AwRR: courant principal: 0 ~ 150rpm, ± 1rpm
Flux latéral: 0 ~ 70trpm, ± 1trpm > 70trpm, non défini
