Systèmes médicaux de Zug

MEEG2/MEEG4

Utilisé et collé sur la surface frontale de l’ensemble d’électrodes Différence de potentiel cortical cérébral, et ultérieurement Amplification de tension, filtrage, numérique, reconnaissance de caractéristiques, Et traitement algorithmique pour obtenir le signal EEG et calculer Puissance EEG tardive, rapport de bande de fréquence des ondes cérébrales, etc Paramètres, puis en appliquant des formes d’onde, des paramètres ters, pour les maladies cérébrales et l’évaluation de la conscience de l’action et La recherche est l'une des technologies clés de la surveillance haut de gamme Applications.

Demandez des détails et des termes OEM

Description

Caractéristiques

・Mesure en temps réel des formes d'onde 2/4 EEG.

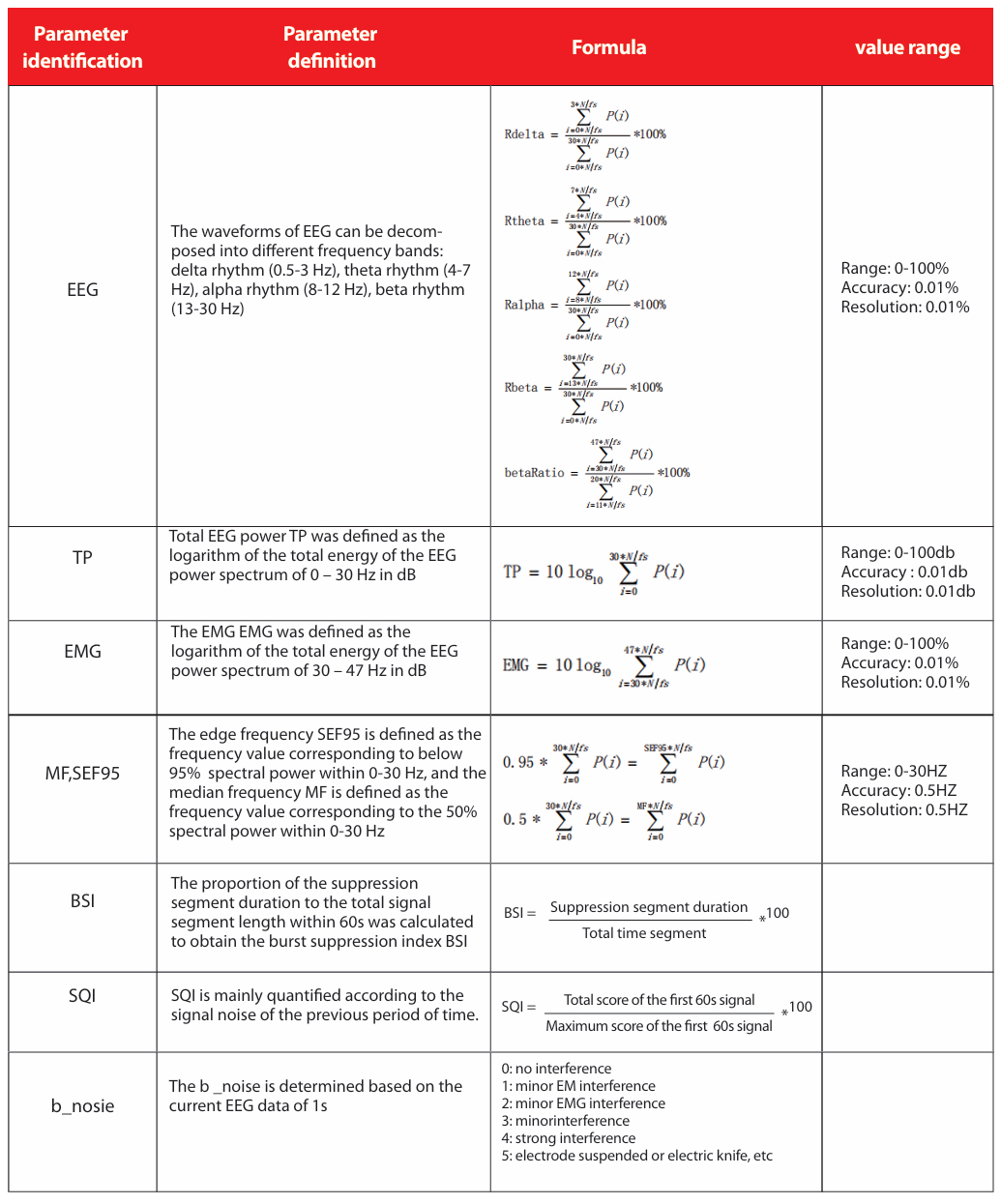

・Transmission en temps réel des paramètres du spectre de puissance calculés à partir des signaux EEG.
・Calculez des indicateurs de qualité du signal et évaluez la qualité du signal en temps réel à partir du signal EEG.
・Temps moyen des paramètres de calcul La fonction est réglée pour obtenir différents temps de réponse des paramètres de calcul.
・Alimentation 12V DC, le système adopte une alimentation DC/DC pour répondre aux exigences d'isolation de sécurité.

Performance

Plage du signal d'entrée: +/-1000uV Tension de décalage de courant continu > +/- 400 mV

Taux de rejet en mode commun > 105 dB Courant de location < 10 uA

Bruit d'entrée < 1 uV RMS (1-30 Hz) Protection d'entrée: 2kV

Impédance d'entrée > 20M (10Hz)

Spécifications

Spécifications électriques

Alimentation électrique DC. 12V ± 5%
Consommation d'énergie ≤3W
Communication TTL, USART
Température de fonctionnement 0°C ~ 70°C Température de stockage -40°C ~ 70°C
Humidité 5% ~ 95% (pas de condensation) Stockage: 5% ~ 95% (pas de condensation)

Conformité

Norme IEC80601-2-26:2019

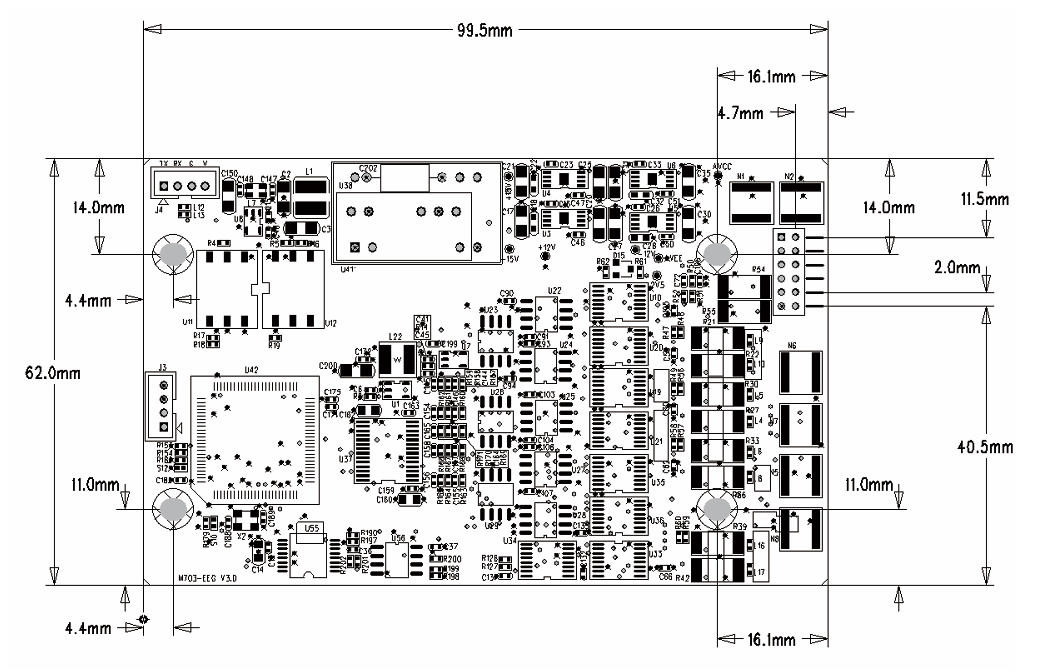

Dimensions

Les dimensions de la carte sont exprimées en mm.

Interface

Définition de l'interface J2 FPC

Pin Chiffres	Symboles de fonction	Déclaration de fonction
1	EEG1+	Canal 1 avec entrée EEG avant
2	EEG1-	Canal 1 avec entrée EEG négative
3	EEG2+	Canal 2 avec entrée EEG avant
4	EEG2-	Canal 2 avec entrée EEG négative
5	EEG3+	Canal 3 avec entrée EEG avant
6	EEG3-	Canal 3 avec entrée EEG négative
7	EEG4+	Canal 4 avec entrée EEG avant
8	EEG4-	Canal 4 avec entrée EEG négative
9	GND_blindage	Interface de masque
10	EEG_Feedback	Interface de rétroaction
11	GND	électrode de terre
12	Non utilisé	Non connecté (réservé)

Remarque: J2 désigne la prise connectée au capteur.

Définition de la prise J1

Pin Chiffres	Symboles de fonction	Déclaration de fonction	Remarques
1	TXD	Terminal de communication (sortant)
2	RXD	Terminal de communication (réception)
3	CHGND	Atterrissage
4	DC12V	Entrée d'alimentation 12V	+12V

Schéma de la prise J1

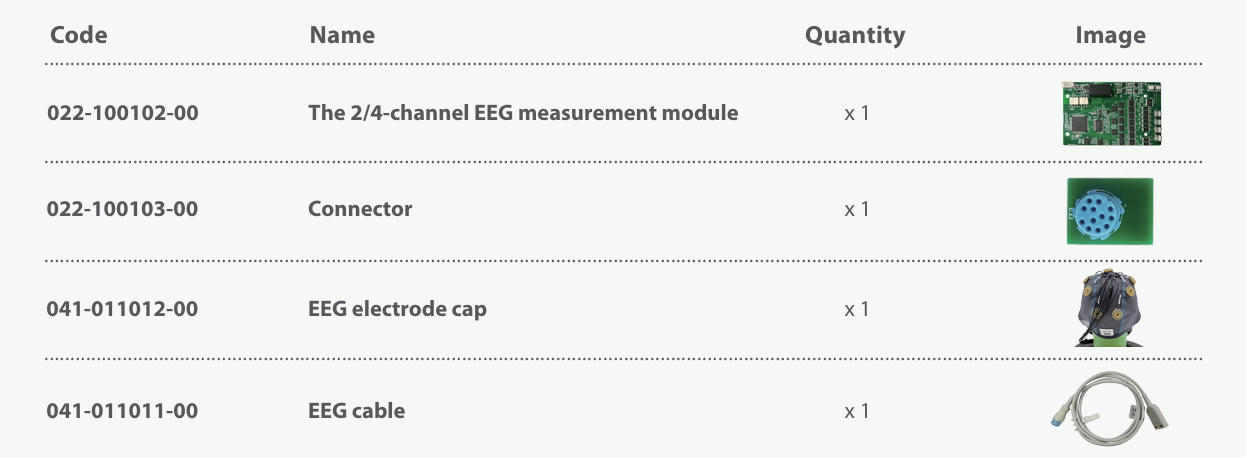

Guide d'achat
