・Mesure indépendante de IBP à quatre canaux, y compris: pression artérielle systolique, pression artérielle diastolique, pression artérielle moyenne, calcul du rythme de pouls
・Prise en charge de définir les informations du canal IBP
・Prise en charge de définir le temps moyen IBP
・Prend en charge l'étalonnage du point zéro et les opérations d'étalonnage pour chaque canal IBP
・Prise en charge des paramètres de filtre pour chaque canal IBP

Relations publiques

Plage: 25 ~ 300bpm
Précision: ±3 bpm
Résolution: 1bpm

IBP

Plage: -50 ~ 400mmHg
Précision: ± 2 mmHg ou ± 1% (selon la plus grande)
Résolution: 1mmHg

Capteurs applicables

Sensibilité: 5uV/mmHg
Impédance:: 300-5000Ω

Conformité

Norme: CEI 60601-2-34: 2014

Spécifications électriques

Alimentation électrique DC 12V ± 10%
Consommation de consommation ≤5W
Communication TTL, USART
Température de fonctionnement 10°C ~ 40°C (50°F ~ 104°F) Température de stockage -20°C ~ 70°C (4°F ~ 158°F)

Interfaces d'alimentation et de communication

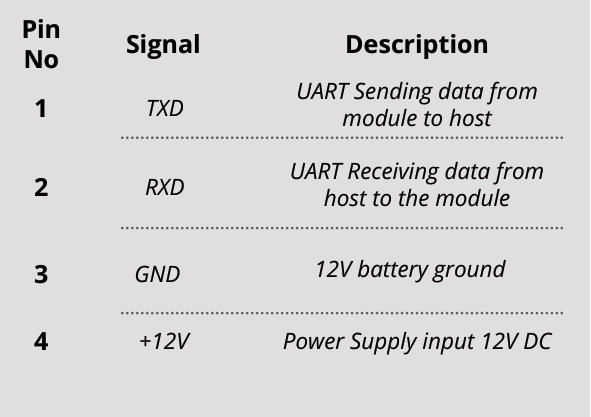

Pins de prise d'interface d'alimentation et de communication Diagramme de définition:

Remarque 1: TXD est une donnée envoyée intrusivement par M603 Module de pression artérielle à l'unité principale. Au niveau TTL.

Interfaces d'alimentation et de communication

Les broches de prise d'interface du capteur sont définies comme suit:

 Remarque: Le capteur a quatre interfaces: J1, J2, J4 et J5, Et leurs définitions de broches sont les mêmes.

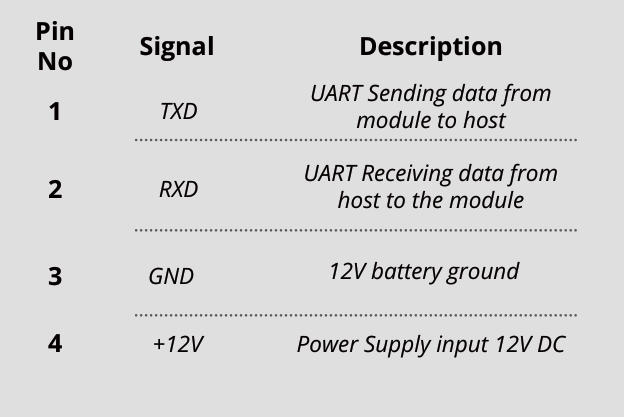

Prises d'interfaces d'alimentation et de communication Les broches sont définies comme suit:

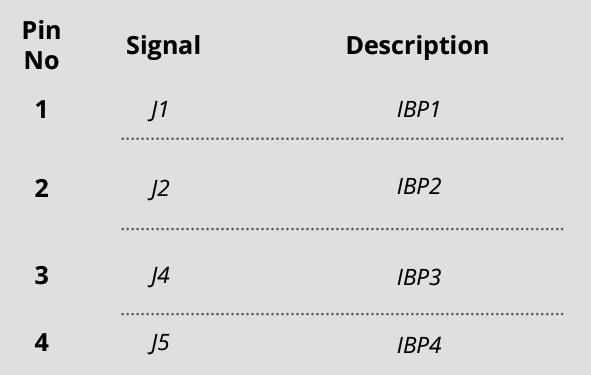

L'interface du capteur correspond à une intrusive Les canaux de pression sont les suivants:

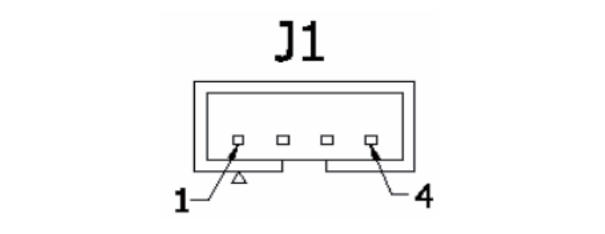

Schéma de définition des broches de prise d'interface du capteur:

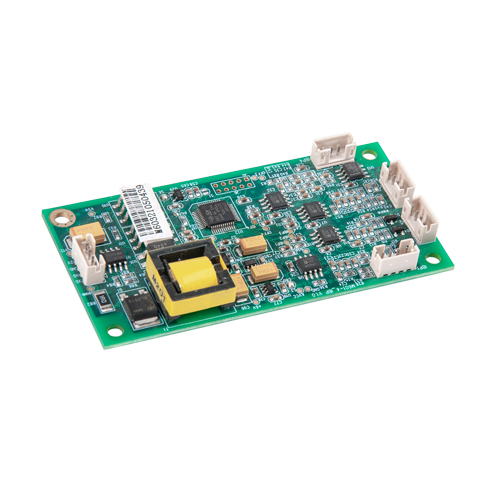

M4IBP Tension artérielle invasive_04
