・Mesure du débit cardiaque monocanal
・12 calculs des paramètres hémodynamiques après saisie des paramètres pertinents
・Prise en charge des paramètres d'information liés à Ti
・Prise en charge du réglage du coefficient de tube flottant
・Prise en charge du réglage de l'intervalle de temps de mesure
・Deux canaux indépendants de mesure IBP comprenant: pression artérielle systolique, pression artérielle diastolique, pression artérielle moyenne, calcul du rythme de pouls
・Prise en charge de définir les informations du canal IBP
・Prise en charge de définir le temps moyen IBP
・Prend en charge l'étalonnage du point zéro et les opérations d'étalonnage pour chaque canal IBP
・Prise en charge des paramètres de filtre pour chaque canal IBP

Relations publiques

Plage: 25 ~ 300bpm
Précision: ± 3 bpm ou ± 2% (selon la plus grande)
Résolution: 1bpm

IBP

Plage: -50 ~ 350mmHg
Précision: ± 2 mmHg ou ± 1% (selon la plus grande)
Résolution: 1mmHg

Tuberculose

Plage: 23.0~45.0°C
Précision: ±0.5°C
Résolution: 0.1°C

Ti

Plage: -1.0~27.0°C
Précision: ±0.5°C
Résolution: 0.1°C

CO

Gamme: 0.20 ~ 20.00L/Min
Précision: ± 0.2L/Min ou ± 5% (selon la plus grande) Résolution: 0.01L/Min

Conformité

Norme: CEI 60601-2-34: 2014

Spécifications électriques

Alimentation électrique DC 12V ± 10%
Consommation de consommation ≤5W
Communication TTL, USART
Température de fonctionnement 10°C ~ 40°C (50°F ~ 113°F) Température de stockage -20°C ~ 55°C (4°F ~ 131°F)

Exigences caractéristiques du capteur

Capteur IBP                             CO Capteur/Tb
Sensibilité: 5uv/mmHg/V Sensibilité: 520Ω/℃
Impédance: 300-5000 Ω Résistance nominale: 14 kΩ

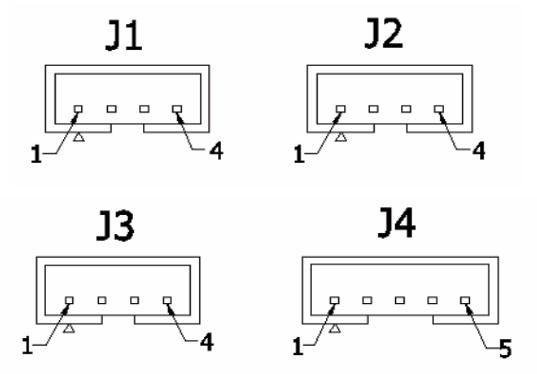

Définition des broches de prise d'interface du module

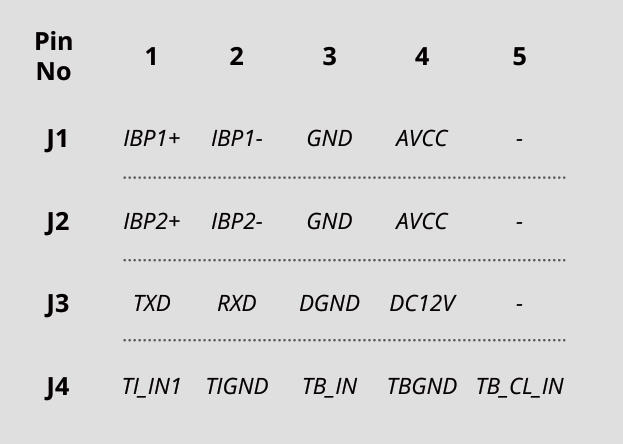

Les définitions des broches sont présentées dans le tableau ci-dessous:

Note: 1. TXD est une donnée envoyée par le module CO/IBP à l'hôte, en mode TTL.

2. Les prises J1, J2 et J3 adoptent les spécifications de pas 2,0 et les prises J4 adoptent les spécifications de pas 2,54.

Description des modules et des connecteurs externes

Interface d'entrée de signal IBP1

J1 est un port de connexion 4Pins, dont deux sont les bornes de sortie de pression IBP1+ et IBP1-, notez La polarité des connexions de signal; Les deux autres sont des alimentations en courant continu.

Interface d'entrée de signal IBP2

J2 est un port de connexion 4Pins, dont deux sont les bornes de sortie de pression IBP2+ et IBP2-, notez La polarité des connexions de signal; Les deux autres sont des alimentations en courant continu.

Interface d'entrée de signal numérique et d'entrée d'alimentation

J3 est un port de connexion 4 Pins, dont deux sont des émetteurs-récepteurs série TXD et RXD, au niveau TTL; Les deux autres sont des entrées de courant continu.

Interface d'entrée de signal CO

J4 est un port de connexion 5 Pins, dont 1 et 2 sont les ports de signal de température d'injection et 3 et 4 sont les ports de sang Port de signal de température, 5 est l'entrée du signal d'étalonnage de température, 2 et 4 sont deux masses Terminaux (communs).
