Le débit cardiaque non invasif est réalisé par la technologie d'impédance cardiaque, les tissus humains peuvent équivalent à un conducteur qui crée une impédance lorsque le corps humain passe à travers des hautes fréquences cy courant alternatif, donc la poitrine du corps humain équivaut à un conducteur cylindrique dans lequel Le sang est mieux conducteur. Lorsque le cœur est en phase systolique ou diastole, le flux sanguin, la vitesse et Le volume de l'aorte change en conséquence. À ce moment-là, l'impédance électrique du sang évolue également avec Variation du volume sanguin, une cartographie de l’impédance cardiaque peut être dessinée en fonction de la variation de l’imped Anse.

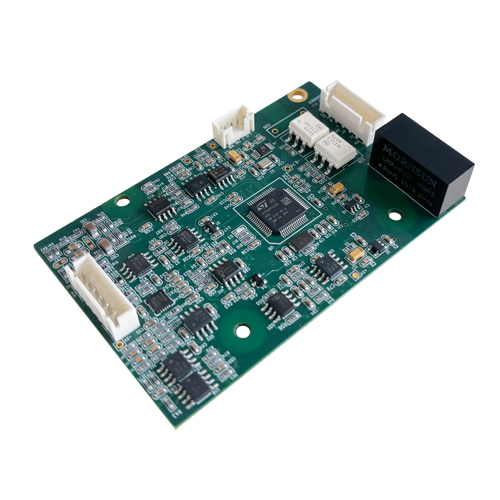

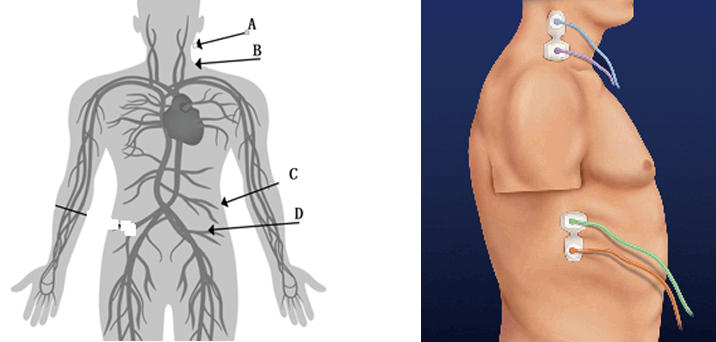

Le module MICG du système sélectionne la méthode à quatre électrodes comme méthode de détection de l'impératif cardiaque ance signaux basés sur des considérations de stabilité et de portabilité. Comme illustré, les électrodes An et D Utilisé comme source de signal d'excitation pour l'acquisition du signal d'impédance cardiaque, c'est-à-dire l'entrée haute fréquence Le courant électrique est chargé par cette électrode vers la poitrine humaine, B et C servant de mesure électrodes, au moyen desquelles le signal D’impédance cardiaque est détecté, dont l’électrode D est Situé au niveau du processus xiphoïde. La distance entre B et C est considérée comme la distance thoracique L, qui peut être Pour le calcul ultérieur d'autres paramètres hémodynamiques. La distance entre A et B et C et D est généralement Environ 3 cm.
| PourInstruments Identification | Définition des paramètres | Formule | NorLa valeur de l'erreur Portée |
| CO | Débit cardiaque: total
Le sang est pompé du côté gauche
Ventriculaire par minute. | CO SV HR | 4.0-8.0 L/Min |
| SV | Sortie de course: Total
Le sang est pompé du côté gauche
Les ventricules à chaque battement cardiaque. | 60-130 ml | |
| CI | Indice de débit cardiaque: cardiaque
Sortie normalisée
Traitement de la surface corporelle. | CI=CO/BSA | 2,5-4,5 l/min/m2
Superficie |
| Oui! | Index de sortie de voyage: voyage
Volume après surface corporelle
Normalisation | SI=SV/BSA | 35-65ML/m2 de surface corporelle |
| HR | Fréquence cardiaque: nombre de battements cardiaques
Par minute | HR=60/RR | 60-100 sauts par minute |
| PEP | Pré-éjection: temps Prélevé dans le ventricule gauche Dépolarisation de l’ouverture aortique | Dépend de la fréquence cardiaque
Précontrainte et contraction
Du cœur | |
| LVET | Temps d'éjection ventriculaire gauche Intervalle aortique Ouverture et fermeture de la valve aortique (systole motrice) | Dépend de la précharge
Rythme cardiaque et
Contractilité cardiaque | |
| TFC | Teneur en liquide pleural: intrapleural
La conductivité obtenue
Principalement en détectant les vaisseaux sanguins,
Intra-alvéolaire et intrapleural
Liquide interstitiel. | TFC=1000/Z0 | Hommes: 30-50/1000 EU
Femmes: 21-37/1000 EU |
| STR | Ratio de temps de contraction:
Excitation électrique myocardique
Contraction mécanique | STR=PEP/LVET | |
| EF | Fraction d’ejection | EF=0,84-064*STR | |
| SQI | Indice de qualité du signal | Gamme 0-100 SQI
101-201 Portée SQI
En mode artefact
254 Aucun signal |

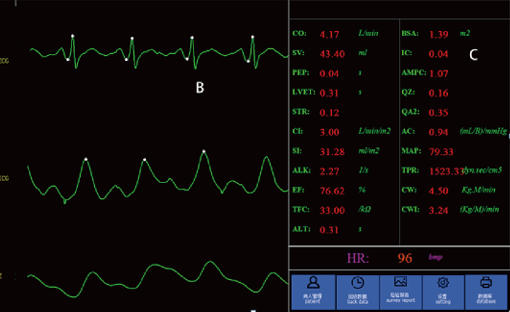

Les formes d'onde ICG comprennent principalement les formes d'onde ECG, cardi Forme d'onde différentielle d'impédance AC et cœur Forme d'onde d'impédance. Il y a 22 paramètres tels que as débit cardiaque (CO), volume de coup (SV), pré-éjection Temps d'éjection ventriculaire gauche (TVET), ratio de temps systolique (STR), indice cardiaque (IC), Surface corporelle (BSA), fraction d’éjection (EF), Indice de contractilité myocardique (IC), fréquence cardiaque (HR) Et ainsi de suite.

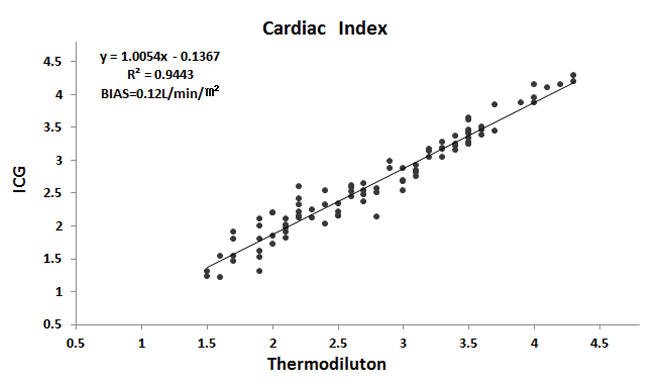

Nouvelle génération non invasive Moniteur de débit cardiaque fourni Utiliser des alternatives aux méthodes traditionnelles Méthodes invasives telles que le thermodi Solutions. Nos ICG et Thermodilution La mesure du débit cardiaque est Tirée de nombreux patients Le cathétérisme du coeur droit. Linéaire L'analyse de régression montre bien Corrélation entre la thermidilution Notre ICG sur la droite y= 1.0054 x 0.1367 (r = 0.94).
> Il peut être utilisé comme diagnostic de routine pour évaluer la fonction cardiaque.
> Surveiller les effets des médicaments sur la fonction cardiaque, guider le traitement et choisir le meilleur plan de traitement.
> Surveillance en temps réel pendant la chirurgie et pendant la récupération, détection rapide des conditions hémodynamiques mettant en danger le pronostic vital et sauvetage.
> Services disponibles: ICU, CCU, anesthésiologie/bloc opératoire, urgences, cardiologie.
