・Avec la fonction de surveillance ECG à 3 dérivations
・Modèle patient: adulte, enfant et nouveau-né
・26 fonctions d'analyse des arythmies validées par les bases de données MIT et AHA, avec des tests standardisés EC57
・Quatre modes de mesure sont disponibles: diagnostic, surveillance, mode le plus difficile et mode chirurgical
・Mode de diagnostic: plage de filtrage 0.05Hz ~ 130hz
・ Mode de surveillance: la plage de filtrage est de 0,5 Hz ~ 40 Hz
・ Mode le plus dur: la plage de filtrage est de 5hz ~ 20hz
・ Mode chirurgical: Plage de filtrage 1hz ~ 25hz
・Étalonnage ECG: Entrez une tension standard de 1 mV pour enregistrer l'amplitude de la forme d'onde
・Réglage du gain: ajustez l'amplitude de la forme d'onde ECG
・Mode d'encoche: 50Hz, 60Hz, 50/60Hz et désactivation des commandes de mode d'encoche sont sélectionnables
Base de données Sensibilité QRS
Détection des ondes/
Q Se Positive pronostics
Degré du complexe QRS
Détection/Q + P Sensibilité de la pièce
Détection précoce/
V Se Détection précoce
Taux de précision
/V+P Taux de faux positifs
Détection précoce
/V FPR MIT 99.60% 99.72% 92.0% 92.5% 0.52% Aha 99.66% 99.91% 90.0% 89.31% 0.638%
Les dimensions de la carte sont exprimées en mm.
Remarque 1: Le TXD est le module ECG envoyé à L'hôte est en mode TTL.

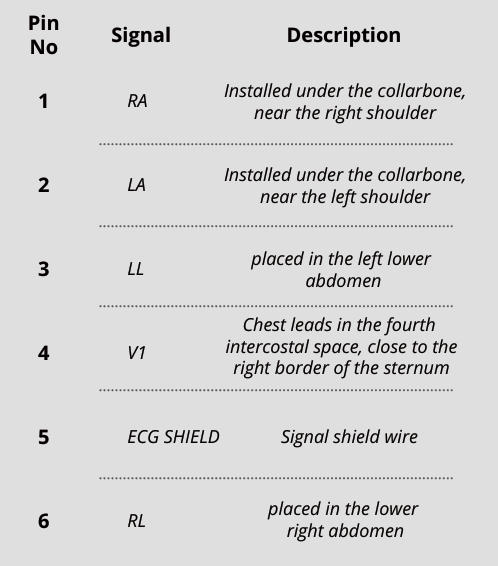

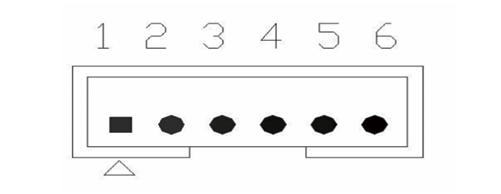

L'interface d'entrée de conducteur J10 est définie comme suit, L'espacement des prises est de 2,54 mm:

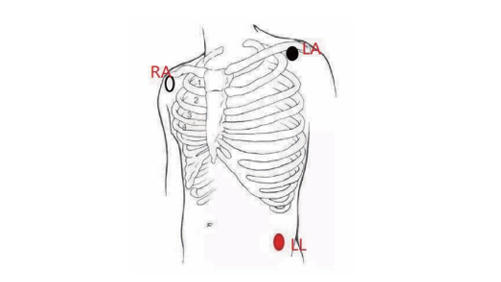

Schéma de la position des conducteurs Les électrodes sont présentées comme suit:

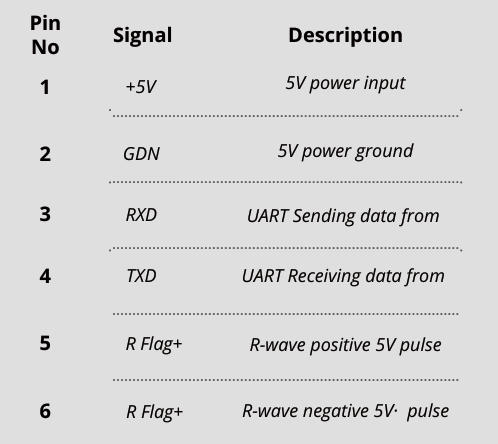

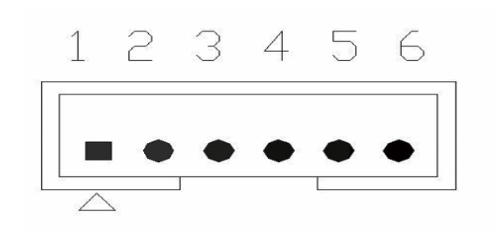

Prise d'interface d'alimentation et de communication J4 Les broches sont définies comme suit:
MECG1 ECG_06.pdf à un seul conduit
