・Avec électrocardiogramme 3/5 dérivations, 1 respiration, 2 fonctions de surveillance de la température corporelle
・Modèle patient: adulte, enfant et nouveau-né
・Fonction unique d'analyse ECG, vérifiée par la base de données MIT, AHA, avec le test standardisé EC57
・Les résultats mesurés incluent les valeurs de fréquence cardiaque, de température corporelle, de respiration et de décalage du segment ST des canaux I, II, V1
・Quatre modes de mesure sont disponibles: diagnostic, surveillance, mode le plus difficile et mode chirurgical
・Mode de diagnostic: plage de filtrage 0.05Hz ~ 130hz
・Mode de surveillance: la plage de filtrage est de 0,5 Hz ~ 40 Hz
・Mode le plus dur: la plage de filtrage est de 5hz ~ 20hz
・ Mode chirurgical: Plage de filtrage 1hz ~ 25hz

・Étalonnage ECG: Entrez une tension standard de 1 mV pour enregistrer l'amplitude de la forme d'onde
・Réglage de gain: ajustez l'amplitude de la forme d'onde ECG et de la forme d'onde respiratoire
・Canal de calcul de la fréquence cardiaque: la fréquence cardiaque I, II, V1 peut être sélectionnée comme canal de calcul de la fréquence cardiaque ou peut être définie comme option indépendante
・Paramètres de dérivation: dérivation I, dérivation II, dérivation AVL, dérivation AVR, dérivation AVF peuvent être sélectionnés comme signaux pour les canaux I et II
・Mode d'encoche: 50Hz, 60Hz, 50/60Hz et désactivation des commandes de mode d'encoche sont sélectionnables

électrocardiogramme

Gamme 0.15mV-5.5mV
Précision non définie
Résolution 2.36 UV/LSB
Conducteur type 3 Conducteur: I ou II ou III
                          5 dérivations: I, II, III, AVR, AVL, AVF, V1

Température

Gamme 0-50°C
Précision ± 0,1 °C
Résolution 0,1 °C

HR

Gamme 15~300bpm
Précision ± 1 bpm
Résolution 1bpm

AWRR

Portée 0-120tr/min
Résistance de base 500-2000 Ω
Valeur de la varistance 0.2Ω ~ 3.0Ω

Spécifications électriques

Alimentation électrique DC. 12V ± 5%
Consommation d'énergie ≤3W
Communication TTL, USART
Température de fonctionnement 0°C ~ 70°C
                                        Stockage -40°C ~ 70°C

Conformité

Norme CEI 60601-2-27:2011
                           AAMI EC57:2012/(R) 2020

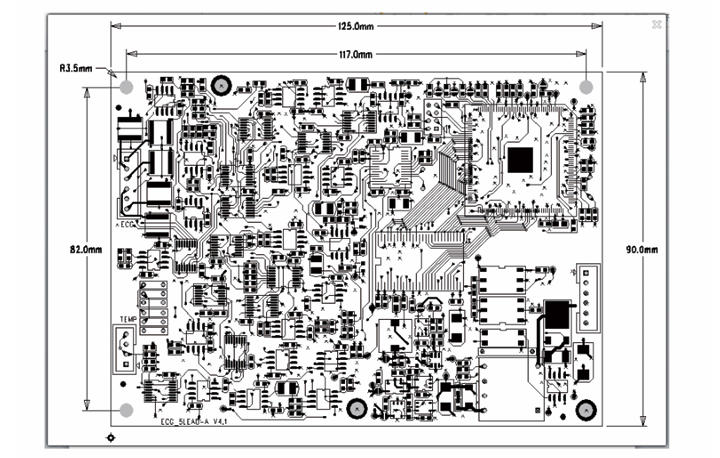

Les dimensions de la carte sont exprimées en mm.

Interfaces d'alimentation et de communication

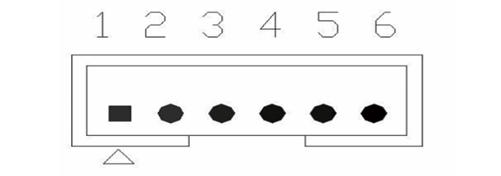

Pins de prise d'interface d'alimentation et de communication Schéma de définition (Remarque: les broches 4 et 6 sont Même entrée, les broches 3 et 5 ont la même entrée), Entre les prises Distance de 2,54 mm:

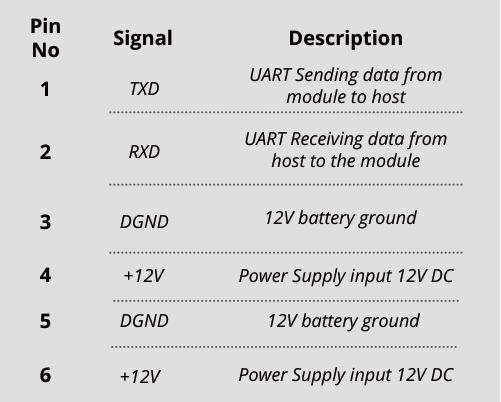

 Prise d'interface d'alimentation et de communication J4 Les broches sont définies comme suit:

Interface d'entrée de dérivation ECG

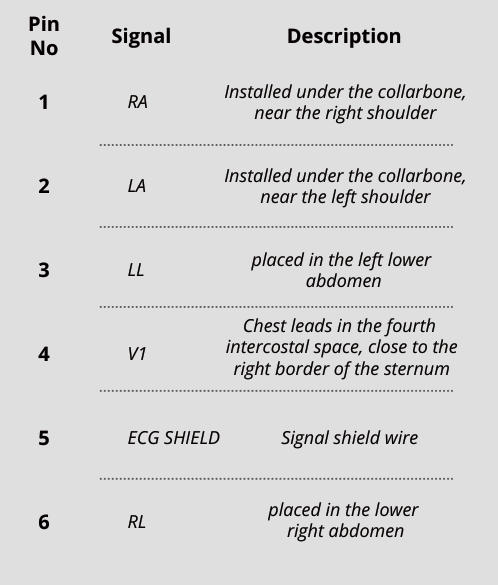

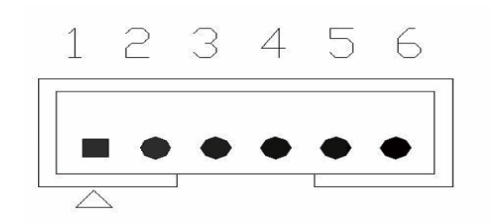

L'interface d'entrée de conducteur J10 est définie comme suit, L'espacement des prises est de 2,54 mm:

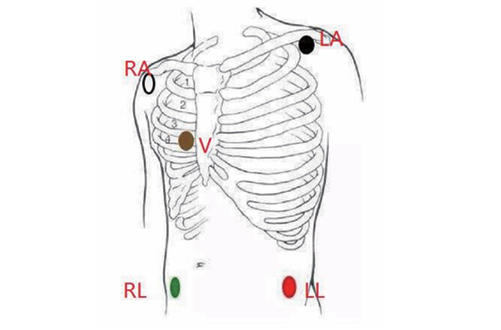

Schéma de la position des conducteurs Les électrodes sont présentées comme suit:

Interface de sonde de température corporelle

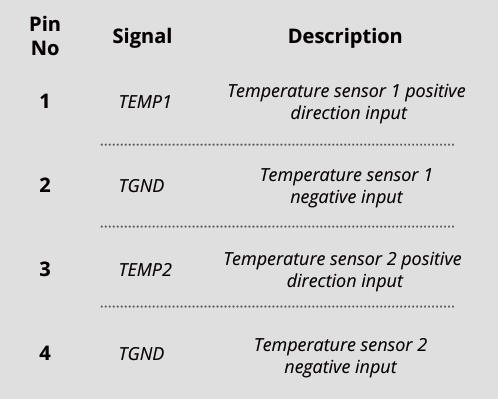

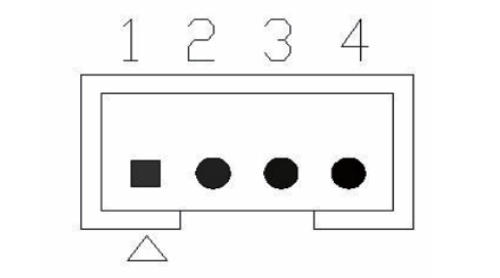

L'interface J8 de la sonde de température est définie comme Comme suit, avec un espacement des douilles de 2,54 mm:
