・Avec affichage de forme d'onde ECG à 12 dérivations
・Avec une fonction unique d'analyse ECG, validée par la base de données MIT et la base de données CSE
・Il prend en charge 255 diagnostics auxiliaires tels que l'arythmie, le bloc de conduction, l'infarctus du myocarde et l'hypertrophie ventriculaire.
・Le mode de filtrage peut être commuté librement
・ Filtre passe-bas: 70Hz, 100Hz, 150Hz
・ Filtre passe-haut: 0,05 Hz, 0,1 Hz, 0,2 Hz, 0,5 Hz
・Filtre EMG: 25Hz, 35Hz, 45Hz
・Filtre AC: 50Hz, 60Hz, fermé

・ Fonction d'étalonnage ECG: Entrez la tension standard de 1mv pour enregistrer l'amplitude de la forme d'onde, avec une précision de ±5%
・Réglage du gain: ajustez l'amplitude de la forme d'onde ECG
・Mode notch: Vous pouvez sélectionner les commandes 50Hz, 60Hz et désactiver le mode notch.
・Détection de liaison: identifier et juger l'état du fil d'électrode
・Astuce de surcharge de canal
・Calcul de la fréquence cardiaque: commutez automatiquement les canaux de calcul en fonction de l'état
・Fonction de détection de stimulation de jugement intelligente
・Prend en charge la mesure d'intervalles caractéristiques de la forme d'onde ECG: y compris l'intervalle PR, l'intervalle QRS, l'intervalle QT, le QTC, l'axe P, l'axe électrique QRS, les mesures de l'axe T, ainsi que les mesures d'amplitude RV5 et SV1
・Prend en charge la fourniture de résultats d'analyses diagnostiques imprimables: y compris arythmie, bloc de conduction, infarctus du myocarde, modification du STT, hypertrophie ventriculaire, augmentation auriculaire, décalage axial électrique
Et les résultats diagnostiques de diverses autres maladies cardiaques

électrocardiogramme

Gamme 0.15mV-5.5mV
Précision non définie
Résolution 2.36 UV/LSB
Type de conducteur 12 conducteurs: I, II, III, AVR, AVL, AVF, V1, V2, V3, V4, V5, V6

HR

Gamme 15 ~ 350bpm
Précision ± 1 bpm
Résolution 1bpm

Environnement opérationnel

Alimentation électrique DC. 12V ± 5%
Consommation d'énergie ≤3W
Communication TTL, USART
Température de fonctionnement 0°C ~ 70°C Température de stockage -40°C ~ 70°C

Conformité

Norme CEI 60601-2-27:2011               AAMI EC57:2012/(R) 2020

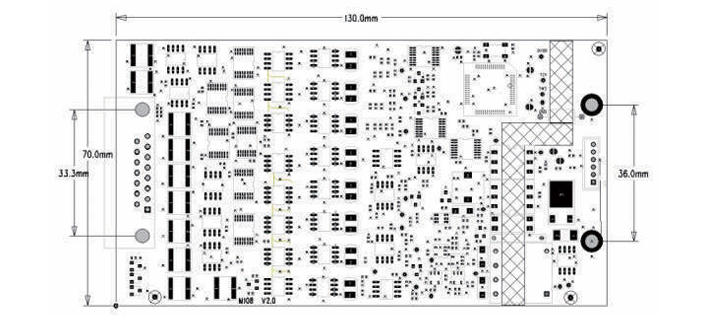

 Les dimensions de la carte sont exprimées en mm.

Interfaces d'alimentation et de communication

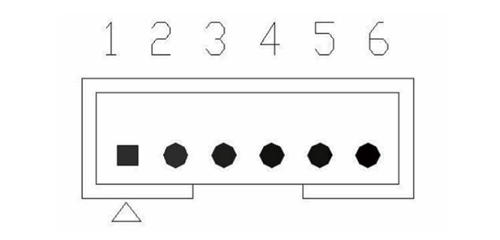

Pins de prise d'interface d'alimentation et de communication Schéma de définition (Remarque: les broches 1 et 2 sont Même entrée, les broches 3 et 4 sont la même entrée):

Note 1: Le TXD est une donnée envoyée par le module M108 Pour le maître. Remarque 2: L'espacement des broches de la prise J4 est de 2,0 mm

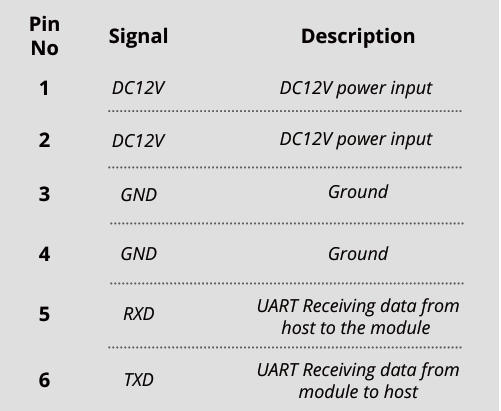

Prise d'interface d'alimentation et de communication J4 Les broches sont définies comme suit:
