・Avec la fonction de surveillance de l'oxymétrie de pouls, du rythme de pouls, de l'indice de perfusion et de l'indice de variation
・Modèle patient: adulte, enfant et nouveau-né
・État de fonctionnement du module de transmission en temps réel: état matériel, état logiciel et état du capteur
・Avec la fonction de définir le temps moyen des paramètres de calcul, obtenir le temps de réponse de différents paramètres de calcul
・Mesure précise et fiable lorsque l'indice de perfusion sanguine est aussi bas que 0,075% pour répondre aux applications chirurgicales et ICU
・Avec l'algorithme anti-mouvement avancé, la performance anti-mouvement est forte

SPO2

Plage: 0 ~ 100%
Précision: ±2% (70% ~ 100%)
                  Pas défini (0 ~ 69%)
Résolution: 1%

Relations publiques

Plage: 25 ~ 300bpm
Précision: ±3 bpm
Résolution: 1bpm

PI

Plage: 0 ~ 20%
Précision: Non défini
Résolution: 0.001%

PVI

Portée: 100%
Précision: Non défini
Résolution: 1%

Spécifications électriques

Alimentation électrique DC. 12V ± 10%
Consommation d'énergie ≤2W
Communication TTL, USART
Température de fonctionnement 0°C ~ 70°C Température de stockage -40°C ~ 70°C

Conformité

Norme ISO 80601-2-61:2017
                           CEI 60601-1-2:2014

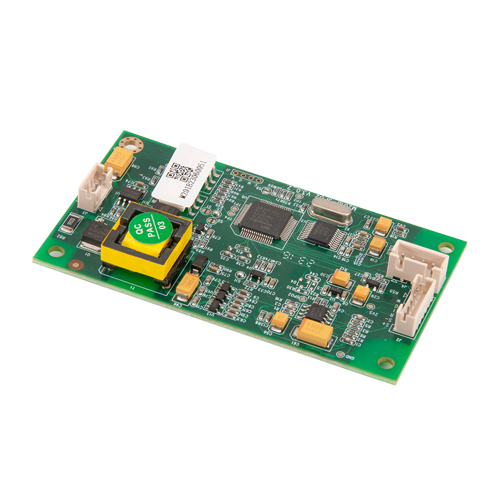

Figure 1 Vue de dessus du circuit imprimé SpO2

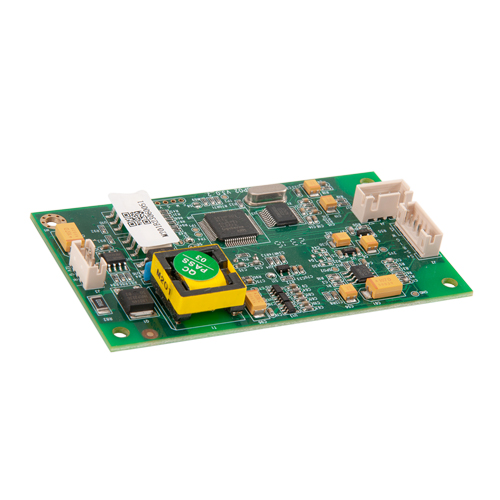

Figure 2 Vue de face de la plaque SpO2

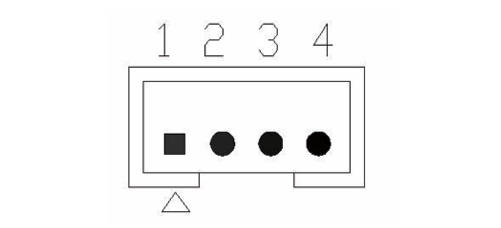

 Interfaces d'alimentation et de communication

 NOTE 1: TXD est LowPulseStr Module d'oxygène sanguin à l'hôte, dans Mode de niveau TTL. Remarque 2: L'espacement des broches est de 2,0 mm

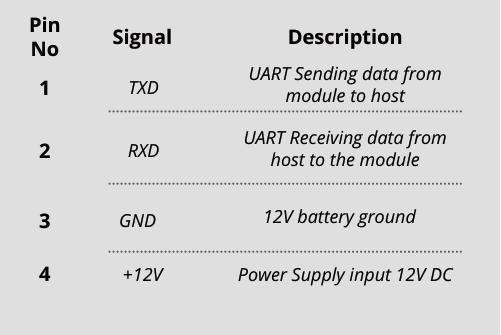

Définition des broches pour l'alimentation et la communication Prise d'interface (J3) comme suit:

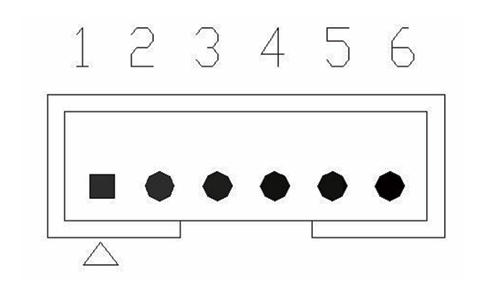

Interface de sonde SpO2

Remarque 1: L'espacement des broches est de 2,0 mm

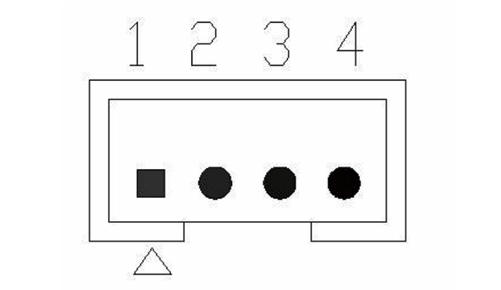

Interface de sonde de température

Note 1: L'espacement des broches est de 2,54 mm

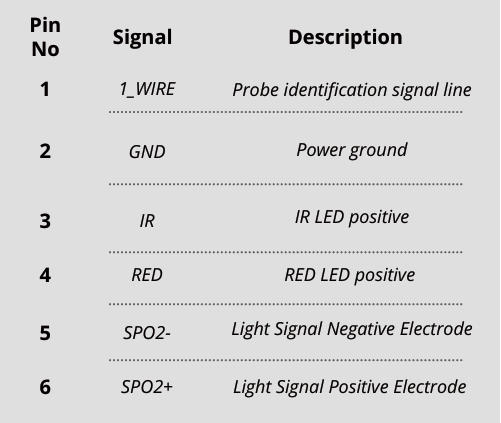

Définition des broches de la prise d'interface SpO2 J2) comme suit:

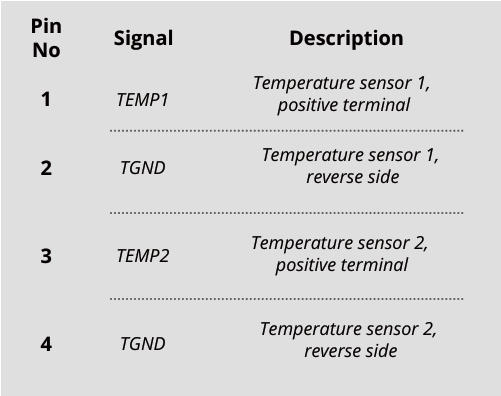

Pin de prise d'interface de sonde de température (J4) Définie comme suit:

Saturation artérielle d'oxygène par pouls MISPO2_04.pdf
