・ Avec oxymétrie de pouls et surveillance du rythme de pouls
・Avec la fonction de surveillance de la pression artérielle systolique, diastolique et moyenne de la pression artérielle
・Avec ECG à 12 dérivations, ECG à 3/5 dérivations, 1 respiration, 2 fonctions de surveillance de la température corporelle
・Disponible en trois modes patient: adulte, enfant et nouveau-né
・L'épaisseur du module est de seulement 25 mm, exquise et compact
・Lorsque l'indice de perfusion est aussi bas que 0,075%, la surveillance de l'oxygène sanguin est précise et fiable pour répondre aux applications chirurgicales et ICU
・L'oxygène sanguin et la pression artérielle adoptent des algorithmes avancés, avec des performances de mesure anti-interférences de mouvement et faibles signaux
・La mesure de la pression artérielle est disponible en trois modes: manuel, automatique et continu
・La mesure de la pression artérielle a une double fonction de protection contre la surtension matérielle et logicielle Double protection contre les délais supplémentaires pour la mesure de la pression artérielle (protection contre les délais supplémentaires du module, fournissant un port de déclenchement temporisé de l'ordinateur supérieur)
・Les résultats de mesure de la section de mesure ECG comprennent la fréquence cardiaque, la température corporelle, la respiration et les valeurs de décalage du segment ST des canaux I, II, V1
・La mesure ECG a des modes diagnostiques, de surveillance, les plus difficiles et chirurgicaux
・Les résultats de l'analyse diagnostique de l'électrocardiogramme incluent l'arythmie, le bloc de conduction, l'infarctus du myocarde, les modifications de la STT, l'hypertrophie ventriculaire, l'élargissement de l'oreillette, le décalage de l'axe électrique et d'autres maladies cardiaques

électrocardiogramme

Gamme 0.15mV-5.5mV
Précision non définie
Résolution 2.36 UV/LSB
Conducteurs de type EAD 3: I ou II ou III
                    5 dérivations: I, II, III, AVR, AVL, AVF, V1
                    12 dérivations: I, II, III, AVR, AVL, AVF, V1, V2, V3, V4, V5, V6

RR

Gamme 0~120trpm
Précision 15-120trpm: ± 2trpm ou ± 2%;
                                  Non défini (< 15 tr/min)
Résistance de base 500-2000 Ω
Résistance variable 0,2-3,0 Ω

HR

Gamme adulte: 15~300bpm
                    Enfants/nouveau-né: 15~350bpm
Précision ± 1 bpm
Résolution 1bpm

SPO2

Gamme 0 ~ 100%
Précision ± 2% (70% ~ 100%) Non déterminé (0 ~ 69%)
Résolution 1%

NIBP

Plage de pression 0-300mmHg
Précision de pression ± 2 mmHg ou ± 1%
                                (selon la plus grande)

Résolution 1mmHg

Gamme de pression artérielle systolique Adultes: 40-270mmHg

                               Pédiatrie: 40-235 mmHg

                               Nouveau-né: 40-130mmHg

Adulte diastolique: 10-210mmHg

                               Pédiatrie: 10-200mmHg

                               Nouveau-né: 10-90mmHg

Plage moyenne adulte: 20-230mmHg

                                Pédiatrie: 20-225mmHg
                                Nouveau-né: 20-100mmHg
Écart moyen de précision < ± 5 mmHg
                                Écart type < 8 mmHg

Relations publiques

Gamme 25~300bpm
Précision ± 3 bpm
Résolution 1bpm

PI

Gamme 0 ~ 20%
Précision non définie
Résolution 0.001%

Température

Gamme 0-50°C
Précision ± 0,1 °C
Résolution 0,1 °C

Spécifications électriques

Alimentation électrique DC. 12V ± 5%
Consommation d'énergie ≤6W
Communication TTL, USART
Température de fonctionnement 0°C ~ 70°C Température de stockage -40°C ~ 70°C


Conformité

Norme CEI 60601-2-27:2011 CEI 80601-2-30:2018 DIN EN ISO 81060-1:2012

                        BS EN 1060-3:1997+A2:2009 ISO 80601-2-61:2017 AAMI EC57:2012/(R) 2020

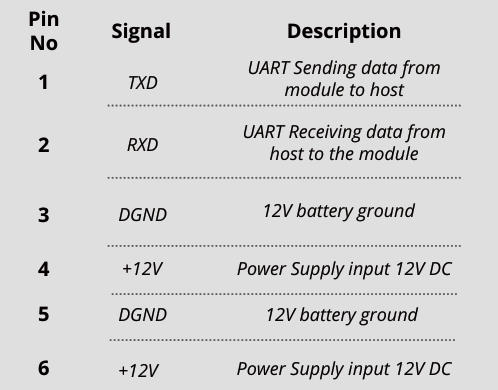

Interfaces d'alimentation et de communication

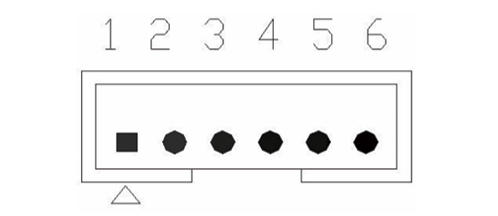

Pins de prise d'interface d'alimentation et de communication Schéma de définition (Remarque: les broches 4 et 6 sont Même entrée, les broches 3 et 5 sont mêmes entrées)

Note 1: Le TXD est une donnée envoyée par le module M103 Pour le maître. Note 2: L'espacement des broches de la prise J1 est de 2,54 mm

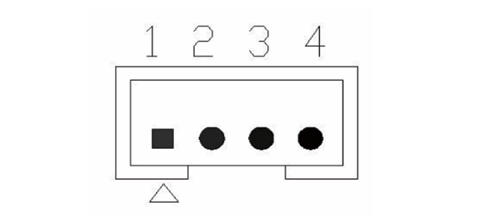

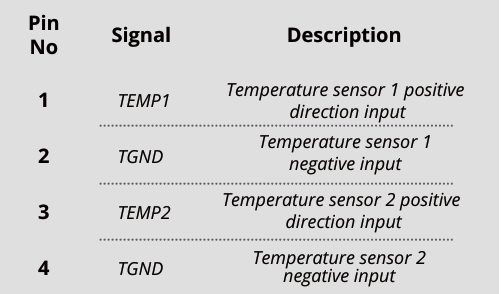

Interface de sonde de température corporelle

L'interface J3 de la sonde de température est définie comme Comme suit, avec un espacement des douilles de 2,54 mm:

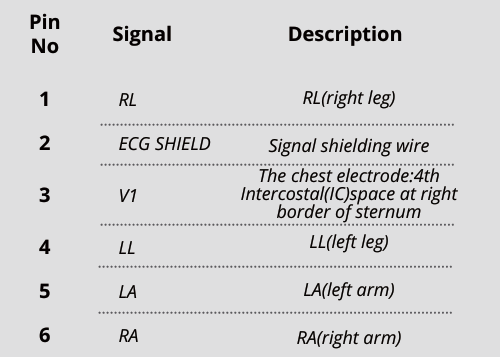

Interface d'entrée de dérivation ECG

Définition 3/5 dérivations ECG dérivations Interface d'entrée J4 Comme suit, avec un espacement des broches de prise de 2,54 mm:

Prise d'interface d'alimentation et de communication J1 Les broches sont définies comme suit:

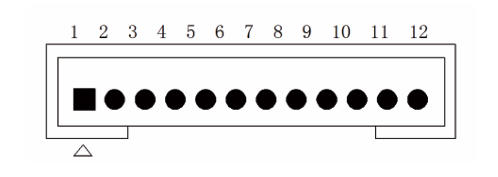

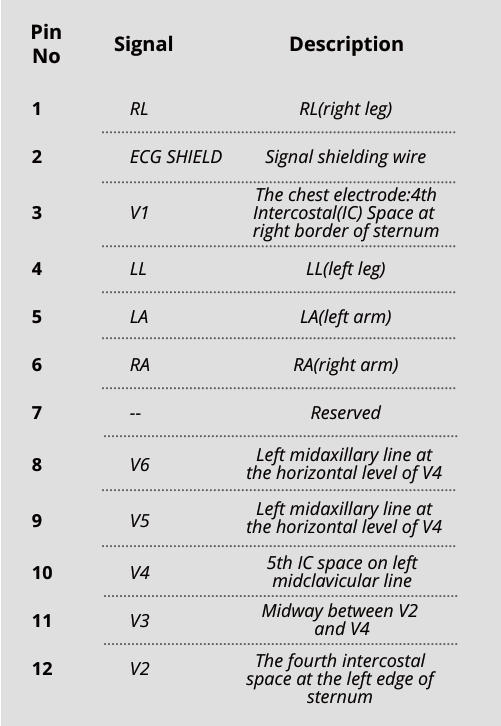

L'interface d'entrée de conduit ECG à 12 conduits J4/J10 est Définie comme suit, avec un espacement des broches de prise de 2,54 mm:

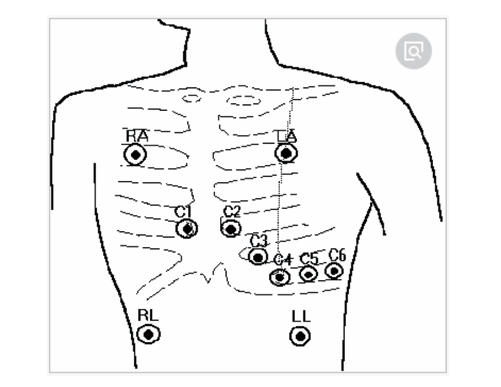

Schéma de la position des conducteurs Les électrodes sont présentées comme suit:

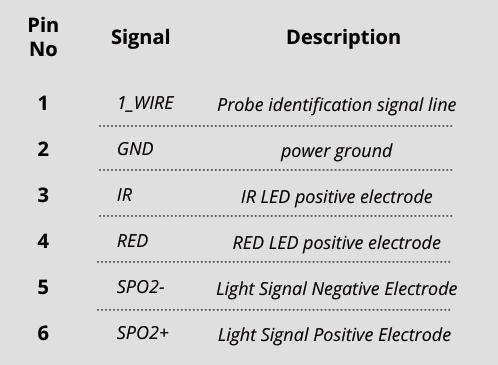

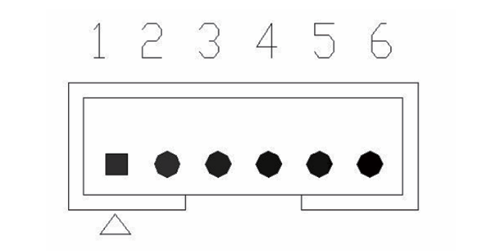

Interface de sonde SpO2

Les broches de la prise d'interface capteur J7 sont définies comme Comme suit, avec un espacement des prises de 2mm:
