・Il a la fonction de surveillance de la pression artérielle systolique, de la pression artérielle moyenne, de la pression artérielle diastolique, du rythme de pouls et d'autres paramètres;
・Trois modes de mesure: manuel;
・Trois modes de mesure du patient: adulte, enfant et nouveau-né;
・Transmission en temps réel de l'état de fonctionnement du module, y compris l'état du matériel, l'état du logiciel et l'état du capteur;
・Utilisant un algorithme unique, il a la capacité de résister aux interférences de mouvement et à la mesure de signal faible;
・Fonction d'étalonnage de pression: fournit continuellement la valeur de pression du manchet et étalonne la précision de la pression;
・Il dispose d'une fonction de détection de fuite de gaz pour détecter si le circuit de gaz fuit;
・Avec une double protection contre les surtensions (protection matérielle contre les surtensions et protection logicielle contre les surtensions);
・Double protection contre le délai d'expiration (protection contre le délai d'expiration du module, fournissant le port de déclenchement de synchronisation de l'ordinateur haut).

SYS

Plage: Adulte: 40 ~ 270bpm
            Enfants: 40 ~ 235bpm
            Nouveau-né: 40 ~ 130bpm
Précision: écart moyen < ± 5 mmHg
               Écart-type < ± 8 mmH

DIA

Plage: Adulte: 10 ~ 210bpm
           Enfants: 10~200bpm
           Nouveau-né: 10~90bpm
Précision: écart moyen < ± 5 mmHg
                Écart-type < ± 8 mmHg

Carte

Plage: Adulte: 20 ~ 230bpm
           Enfants: 20 ~ 225bpm
            Nouveau-né: 20 ~ 100bpm

Précision: écart moyen < ± 5 mmHg
                Écart-type < ± 8 mmHg

Relations publiques

Plage: Adulte: 30 ~ 240bpm
            Enfants: 30 ~ 240bpm
            Nouveau-né: 40 ~ 240bpm
Précision: ± 2 bpm

Résolution: 1bpm

Spécifications électriques

Alimentation électrique: DC 5 V
Consommation d'énergie: ≤5W
Communication: TTL, USART
Température: fonctionnement 0°C ~ 70°C stockage -40°C ~ 70°C

Conformité

Norme CEI 80601-2-30:2018 CEI 60601-1-2:2014

Interfaces d'alimentation et de communication

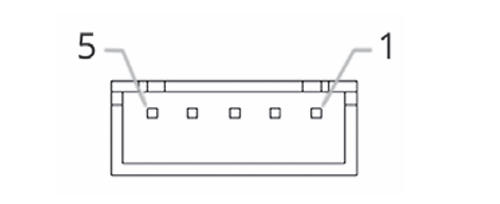

Le connecteur J5 montré ci-dessous est utilisé pour Objectif Communications et fourniture d'électricité. Pin 1 Oui Est en effet indiqué par une flèche sur la carte imprimée.

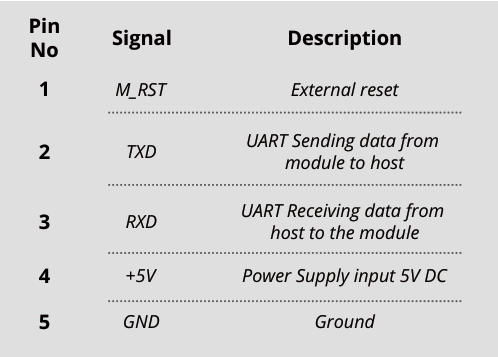

Le tableau ci-dessous montre l'affectation des broches pour cela Connecteur. Remarque 1: La broche TXD est utilisée à partir de Module MNIBP/M301 à l'hôte. Remarque 2: La broche M_RST est une broche de déclenchement externe Réinitialiser. Un niveau élevé réinitialisera le module. M_RST Oui Niveau TTL.

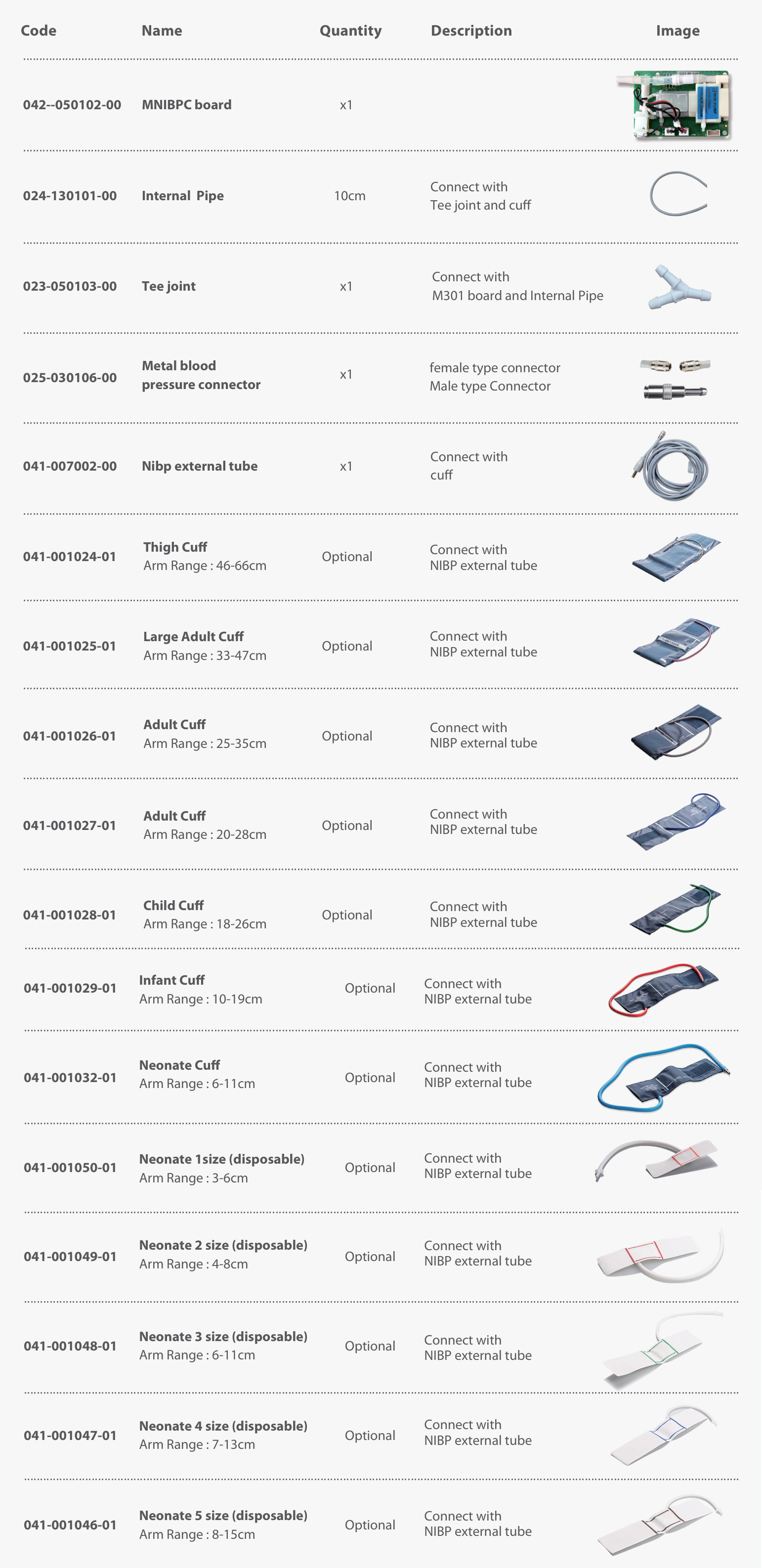

Dispositif de manchette de pression artérielle

Des manchettes adultes réutilisables sont fournies à des fins d'évaluation Avec des modules. Mais une fois le module acheté Pour être intégré dans l’appareil, le client Vous pouvez également choisir des poignets, déjà qualifiés pour Fiable et conforme aux réglementations locales L’endroit où le produit final sera utilisé.

Interface gaz

Il est optionnel d'utiliser une connexion à air double pour une meilleure résistance aux interférences. Le mode de circuit de gaz unique peut également être Optez pour une conception plus compacte et une connexion facile à utiliser.

Module de pression artérielle non invasif MNIBPC_05.pdf
